Propriétés
| Version | Connecteur pour circuit imprimé, Connecteur mâle, Raccordement soudé SMD, Pas en mm (P): 1.27 mm, Nombre de pôles: 80, 90°, Tape |
| Référence | 2747240000 |

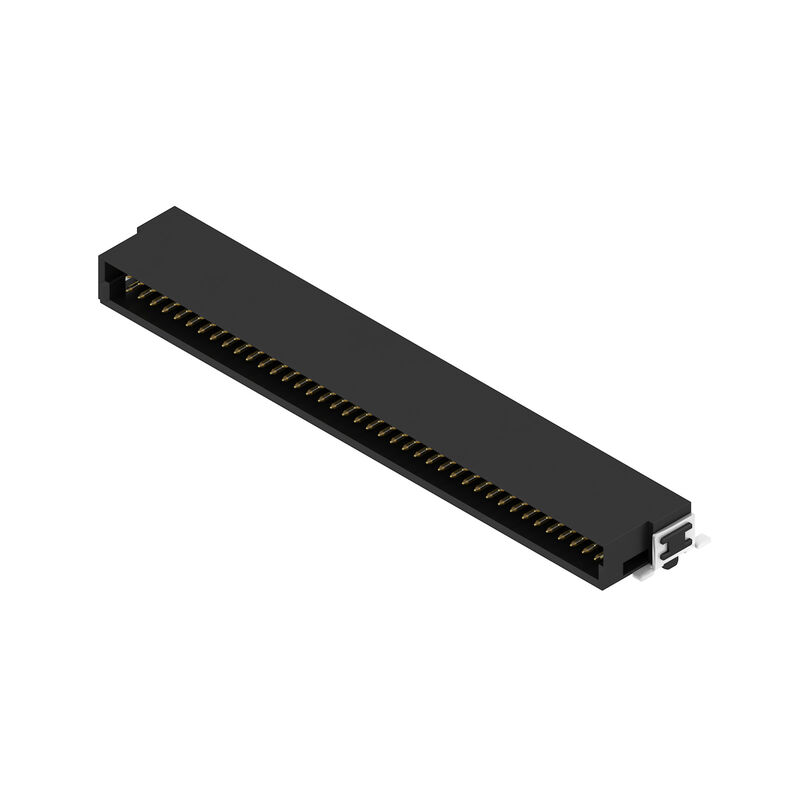

| Type | FMH S1/80H F1 B RL |
| GTIN (EAN) | 4064675000983 |
| Qté. | 560 Pièce |
| Indices de produit |
IEC: / 2.8 A UL: 150 V |
| Emballage | Tape |
| Profondeur | 10,6 mm |
| Profondeur (pouces) | 0,417 inch |
| Hauteur | 4,25 mm |
| Hauteur (pouces) | 0,167 inch |
| Largeur | 55,88 mm |
| Largeur (pouces) | 2,2 inch |
| Poids net | 5,371 g |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famille de produits | OMNIMATE Signal - Carte-à-Carte |
| Type de raccordement | Raccordement sur platine |
| Montage sur le circuit imprimé | Raccordement soudé SMD |
| Pas en mm (P) | 1,27 mm |
| Pas en pouces (P) | 0,05 " |
| Angle de sortie | 90° |
| Nombre de pôles | 80 |
| Nombre de picots par pôle | 1 |
| Coplanarité : | 0,1 mm |
| Nombre de séries | 1 |
| Nombre de pôles | 2 |
| Degré de protection | IP20 |
| Résistance de passage | <25 mΩ |
| Cycles d'enfichage | 500 |
| Force d'enfichage/pôle, max. | 0,6 N |
| Force d'extraction/pôle, max. | 0,6 N |
| Matériau isolant | LCP |
| Couleur | noir |
| Tableau des couleurs (similaire) | RAL 9011 |
| Groupe de matériaux isolants | IIIa |
| Tenue d’isolation | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau de base du contact | Alliage de cuivre |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | Or sur nickel |
| Structure en couches du contact mâle | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Température de stockage, min. | -40 °C |
| Température de stockage, max. | 70 °C |
| Température de fonctionnement , min. | -55 °C |
| Température de fonctionnement , max. | 125 °C |
| Courant nominal, nombre de pôles min. (Tu = 20 °C) | 2,8 A |
| Espace libre, min. | 0,4 mm |
| Ligne de fuite, min. | 0,4 mm |
| Référence aux valeurs approuvées | Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément. |
| Tension nominale (UL 1977) (obsolète) | 150 V |
| Emballage | Tape |
| Longueur VPE | 350 mm |
| Largeur VPE | 345 mm |
| Hauteur VPE | 135 mm |
| Conformité IPC | Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande. |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224293) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747240000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Agréments |  |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E92202 |
