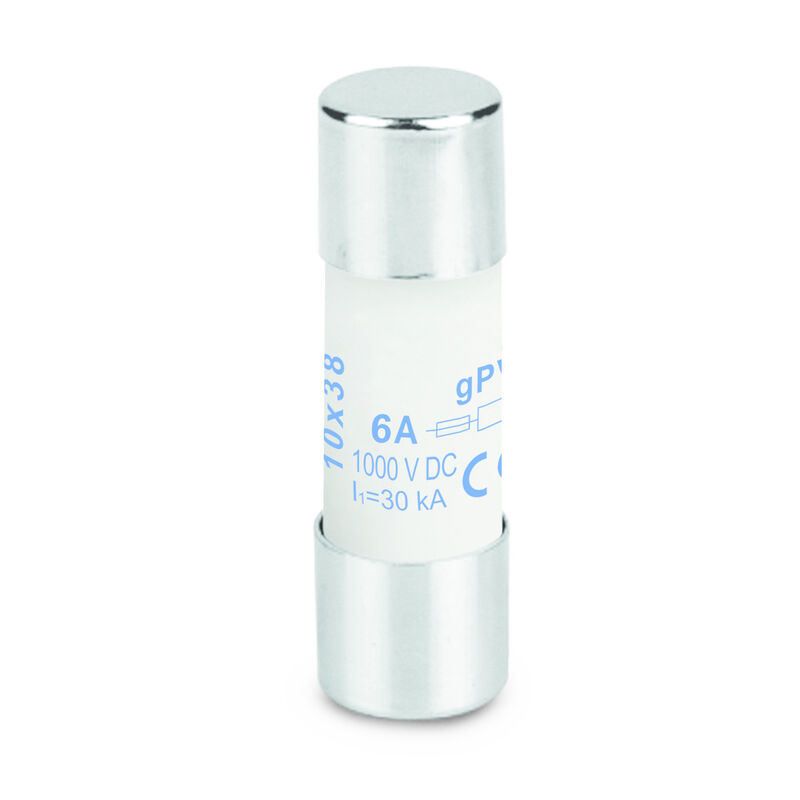

FUSE 10X38 6A 1000 VDC GPV — Similaire à l'illustration

Fiche technique

FUSE 10X38 6A 1000 VDC GPV

Photovoltaïque, Fusible, 1000 V, 10x38, gPV, 6 A

Référence produit 2783210000

Propriétés

Informations générales de commande

Version	Photovoltaïque, Fusible, 1000 V, 10x38, gPV, 6 A
Référence	2783210000
Type	FUSE 10X38 6A 1000 VDC GPV
GTIN (EAN)	4064675059936
Qté.	10 Pièce

Dimensions et poids

Profondeur	10 mm
Profondeur (pouces)	0,394 inch
Hauteur	38 mm
Hauteur (pouces)	1,496 inch
Largeur	10 mm
Largeur (pouces)	0,394 inch
Diamètre	10,3 mm
Poids net	10,8 g

Températures

Température de stockage	-40°C ... 90°C
plage de température d'utilisation	-40°C ... 80°C

Élément fusible

Conducteur fusible standard	IEC 60269-1 IEC 60269-6 gPV (EN 60269-6)
Courant	6 A
Tension nominale DC	1 000 V
Puissance de coupure nominale	30 kA
Matériau des contacts	argenté
Dissipation de puissance, max.	1,84 W

Téléchargements

Agrément/Certificat/Document de conformité	[CE-Declaration_10x38_gPV_Fuses](https://mdcop.weidmueller.com/mediadelivery/asset/900_306923)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)

Classifications

ETIM 7.0	EC002704
ETIM 8.0	EC002704
ETIM 9.0	EC002704
ECLASS 11.0	27-14-20-02
ECLASS 12.0	27-14-20-02
ECLASS 13.0	27-14-20-02

Agréments

ROHS

Conforme
