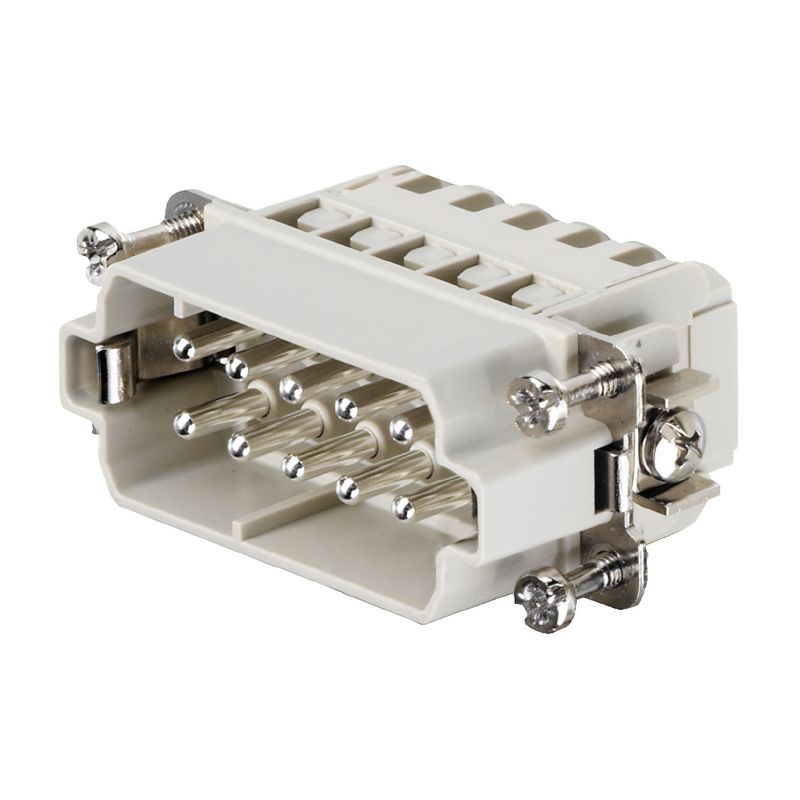

HDC HA 10 MT

CIE ,96 Connecteur enfichable, Mâle, 250 V, 16 A, Nombre de pôles: 10, Raccordement à ressort, Taille: 2

Référence produit 1896790000

Version	CIE ,96 Connecteur enfichable, Mâle, 250 V, 16 A, Nombre de pôles: 10, Raccordement à ressort, Taille: 2
Référence	1896790000
Type	HDC HA 10 MT
GTIN (EAN)	4032248592395
Qté.	1 Pièce

Température limite

-40 °C ... 125 °C

Statut de conformité RoHS	Conforme avec exemption
Exemption RoHS (le cas échéant/connue)	6c
REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	b67daa31-7dca-434d-8290-da7fb52f83a2
Résistance aux agents chimiques	Substance: Acétone Résistance aux agents chimiques: Résistant Substance: Ammoniac, aqueuse Résistance aux agents chimiques: Résistant sous condition Substance: Essence Résistance aux agents chimiques: Résistant Substance: Benzène Résistance aux agents chimiques: Résistant Substance: Carburant diesel Résistance aux agents chimiques: Résistant sous condition Substance: Acide acétique, concentré Résistance aux agents chimiques: Résistant Substance: Hydroxyde de potassium Résistance aux agents chimiques: Résistant sous condition Substance: Méthanol Résistance aux agents chimiques: Résistant sous condition Substance: Huile moteur Résistance aux agents chimiques: Résistant sous condition Substance: Soude, diluée Résistance aux agents chimiques: Résistant Substance: Hydrochlorofluorocarbures Résistance aux agents chimiques: Résistant sous condition Substance: Utilisation en extérieur Résistance aux agents chimiques: Résistant sous condition

BG	2
Classe d'inflammabilité selon UL 94	V-0
Couleur	beige
Courant nominal (cUR)	Section de raccordement du conducteur AWG: AWG 14 Courant nominal: 14,5 A Section de raccordement du conducteur AWG: AWG 16 Courant nominal: 11,5 A Section de raccordement du conducteur AWG: AWG 18 Courant nominal: 9,5 A Section de raccordement du conducteur AWG: AWG 20 Courant nominal: 7,4 A
Courant nominal (DIN EN 61984)	16 A
Courant nominal (UR)	Section de raccordement du conducteur AWG: AWG 14 Courant nominal: 14,5 A Section de raccordement du conducteur AWG: AWG 16 Courant nominal: 11,5 A Section de raccordement du conducteur AWG: AWG 18 Courant nominal: 9,5 A Section de raccordement du conducteur AWG: AWG 20 Courant nominal: 7,4 A
Cycles d'enfichage Ag	≥ 500
Degré de pollution	3
Faible dégagement de fumée selon DIN EN 45545-2	Oui
Groupe de matériaux isolants	IIIa
Matériau	Alliage de cuivre
Matériau isolant	PC renforcé fibre de verre (listé UL et qualifié ferroviaire)
Nombre de pôles	10
RTension nominale selon UL/CSA	600 V AC/DC
Résistance de passage	≤2 mΩ
Section de raccordement du conducteur	2,5 mm²
Surface	Argent passivé
Série	HA
Taille	2
Tension de choc nominale (DIN EN 61984)	4 kV
Tension nominale (DIN EN 61984)	250 V
Tenue d’isolation	10¹⁰ Ω
Type	Mâle
Type de raccordement	Raccordement à ressort

Cote de lame fendue (raccordement PE)	SD 0,8 x 4,0
Couple de serrage, max., raccordement PE	1,5 Nm
Couple de serrage, min., raccordement PE	1,2 Nm
Longueur de dénudage, raccordement PE	10 mm
Section de raccordement du conducteur (PE), min.	AWG 20
Section de raccordement du conducteur AWG (PE), max.	AWG 14
Section nominale	2,5 mm²
Type de raccordement PE	Raccordement vissé
Vis de fixation	M 4

BG	2
Cote de lame fendue (raccordement vissé)	SD 0,5 x 3,0
Longueur de dénudage, raccordement nominal	8 mm
Matériau	Alliage de cuivre
Résistance de passage	≤2 mΩ
Section de raccordement du conducteur, AWG, max.	AWG 14
Section de raccordement du conducteur, AWG, min.	AWG 24
Section de raccordement du conducteur, max.	2,5 mm²
Section de raccordement du conducteur, max.	2,5 mm²
Section de raccordement du conducteur, min.	0,5 mm²
Section de raccordement du conducteur, min.	0,25 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.	2,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.	0,5 mm²
Section de raccordement du conducteur, souple, max.	2,5 mm²
Section de raccordement du conducteur, souple, min.	0,5 mm²
Surface	Argent passivé
Taille	2
Type de raccordement	Raccordement à ressort

Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73359)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1896790000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1896790000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1896790000&norm=0)
Documentation technique	[1896790000_HDC_HA_10_MT_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38850)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)
Brochures	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Agréments	![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif)
ROHS	Conforme
UL File Number Search	[Site Web UL](LINK/UL_search.html)
Certificat Nº (cURus)	E92202
