Propriétés
| Version | CIE ,96 boîtiers, Taille: 8, Degré de protection: IP66 (quand enfiché), IP68 (quand enfiché), Boîtier du connecteur, Raccordement à étrier, haut, Taille des entrées de câbles: M 50 |
| Référence | 1827170000 |

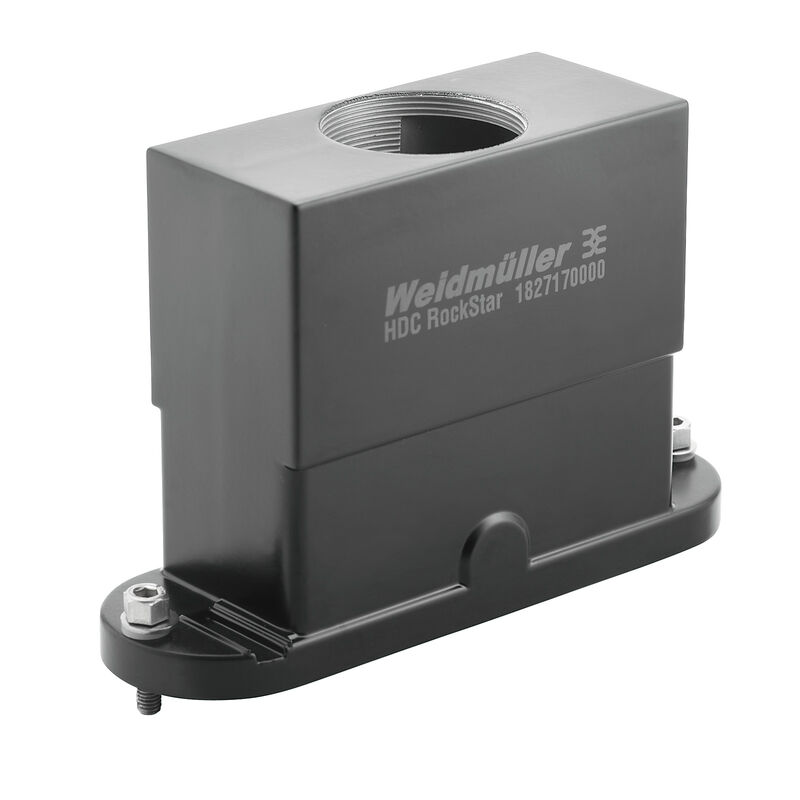

| Type | HDC HB 24 TEK TOS1XM50G |
| GTIN (EAN) | 4032248332328 |
| Qté. | 1 Pièce |
| Disponible jusqu'à | 31.12.2013 |
| Hauteur | 120 mm |
| Hauteur (pouces) | 4,724 inch |
| Largeur | 58 mm |
| Largeur (pouces) | 2,283 inch |
| Poids net | 733 g |
| Température limite | -50 °C ... 125 °C |
| Statut de conformité RoHS | Conforme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Résistance aux agents chimiques |
|
| Entrée du câble | a. filetage |
| Hauteur boîtier B | 120 mm |
| Longueur boîtier | 184 mm |
| Boîtiers CEM | Oui |
| Couple de serrage | 6,5 Nm |
| Degré de protection |
IP66 (quand enfiché)
IP68 (quand enfiché) |
| Matériau de base du boîtier | Aluminium injecté |
| Matériau de l'élément de verrouillage | Acier inoxydable |
| Surface | Électrolaque |
| BG | 8 |
| Couleur (RAL) | RAL 9011 |
| Couple de serrage | 6,5 Nm |
| Entrée du câble | a. filetage |
| Filetage (intérieur) | M 50 |
| Forme | haut |
| Indiqué pour ModuPlug® | Oui |
| Nombre d'entrées de câble latéralement | 0 |
| Nombre d'entrées de câble vers le haut | 1 |
| Partie supérieure/sous-partie/Couvercle | Partie supérieure |
| Taille | 8 |
| Taille des entrées de câbles | M 50 |
| Type | Prise mâle |
| Version boîtier | Boîtier du connecteur |
| Version système de fermeture | Raccordement à étrier |
| Version étrier | Raccordement à étrier |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79652) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1827170000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1827170000) |
| Notification de modification produit |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Agréments |  |
| ROHS | Conforme |
