Propriétés

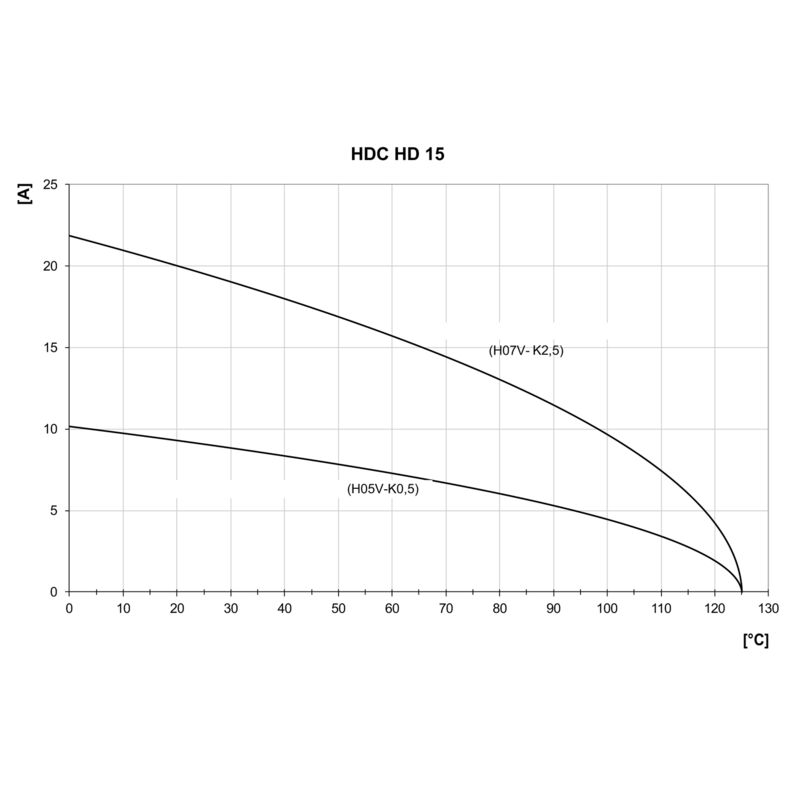

| Version | CIE ,96 Connecteur enfichable, Femelle, 250 V, 10 A, Nombre de pôles: 15, Raccordement à sertir, Taille: 2 |
| Référence | 1650660000 |
| Type | HDC HD 15 FC |
| GTIN (EAN) | 4008190299330 |
| Qté. | 1 Pièce |
| Profondeur | 56,6 mm |
| Profondeur (pouces) | 2,228 inch |
| Hauteur | 33,8 mm |
| Hauteur (pouces) | 1,331 inch |
| Largeur | 23 mm |
| Largeur (pouces) | 0,906 inch |
| Poids net | 25,52 g |
| Température limite | -40 °C ... 125 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Résistance aux agents chimiques |
|
| Hauteur femelle | 33,8 mm |
| Largeur | 23 mm |
| Longueur support | 56,5 mm |
| BG | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur | beige |
| Courant nominal (cUR) |
|
| Courant nominal (DIN EN 61984) | 10 A |
| Courant nominal (UR) |
|
| Cycles d'enfichage Ag | ≥ 500 |
| Cycles d'enfichage Au | ≥ 500 |
| Degré de pollution | 3 |
| Faible dégagement de fumée selon DIN EN 45545-2 | Oui |
| Groupe de matériaux isolants | IIIa |
| Matériau | Alliage de cuivre |
| Matériau isolant | PC renforcé fibre de verre (listé UL et qualifié ferroviaire) |
| Nombre de pôles | 15 |
| RTension nominale selon UL/CSA | 600 V AC/DC |
| Résistance de passage | ≤4 mΩ |
| Section de raccordement du conducteur | 2,5 mm² |
| Série | HD |
| Taille | 2 |
| Tension de choc nominale (DIN EN 61984) | 4 kV |
| Tension nominale (DIN EN 61984) | 250 V |
| Tenue d’isolation | 1010 Ω |
| Type | Femelle |
| Type de raccordement | Raccordement à sertir |
| Cote de lame fendue (raccordement PE) |
SD 0,6 x 3,5
SD 0,8 x 4,0 |
| Couple de serrage, max., raccordement PE | 1,5 Nm |
| Couple de serrage, min., raccordement PE | 1,2 Nm |
| Longueur de dénudage, raccordement PE | 10 mm |
| Section de raccordement du conducteur (PE), min. | AWG 20 |
| Section de raccordement du conducteur AWG (PE), max. | AWG 14 |
| Section nominale | 2,5 mm² |
| Type de raccordement PE | Raccordement vissé |
| Vis de fixation | M 4 |
| BG | 2 |
| Longueur de dénudage, raccordement nominal | 8 mm |
| Matériau | Alliage de cuivre |
| Résistance de passage | ≤4 mΩ |
| Section de raccordement du conducteur, AWG, max. | AWG 14 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, max. | 2,5 mm² |
| Section de raccordement du conducteur, max. | 2,5 mm² |
| Section de raccordement du conducteur, min. | 0,5 mm² |
| Section de raccordement du conducteur, min. | 0,14 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Taille | 2 |
| Type de raccordement | Raccordement à sertir |
| Agrément/Certificat/Document de conformité | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73343) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1650660000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1650660000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E92202 |
