Propriétés

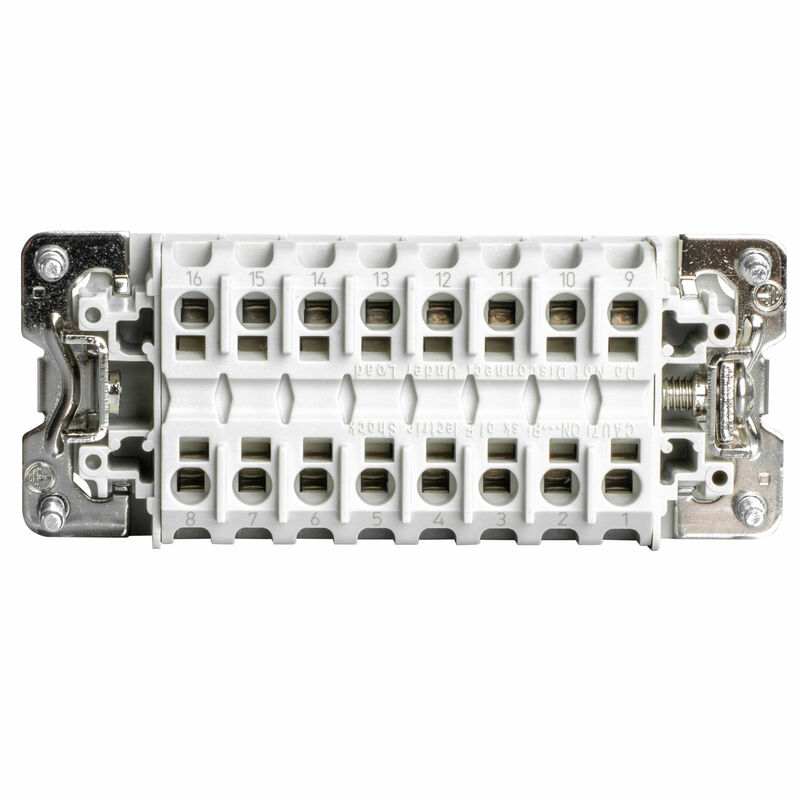

| Version | CIE ,96 Connecteur enfichable, Mâle, 500 V, 16 A, Nombre de pôles: 16, PUSH IN, Taille: 6 |
| Référence | 1873570000 |
| Type | HDC HE 16 MP |
| GTIN (EAN) | 4032248458189 |
| Qté. | 1 Pièce |
| Profondeur | 84,5 mm |
| Profondeur (pouces) | 3,327 inch |
| Hauteur | 34,3 mm |
| Hauteur (pouces) | 1,35 inch |
| Largeur | 34 mm |
| Largeur (pouces) | 1,339 inch |
| Poids net | 78 g |
| Température limite | -40 °C ... 125 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | b67daa31-7dca-434d-8290-da7fb52f83a2 |
| Résistance aux agents chimiques |
|
| Hauteur femelle | 33,8 mm |
| Hauteur mâle | 34,3 mm |
| Largeur | 34 mm |
| Longueur support | 84,5 mm |
| BG | 6 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur | beige |
| Courant nominal (cUR) |
|
| Courant nominal (DIN EN 61984) | 16 A |
| Courant nominal (UR) |
|
| Cycles d'enfichage Ag | ≥ 500 |
| Degré de pollution | 3 |
| Faible dégagement de fumée selon DIN EN 45545-2 | Oui |
| Groupe de matériaux isolants | IIIa |
| Matériau | Alliage de cuivre |
| Matériau isolant | PC renforcé fibre de verre (listé UL et qualifié ferroviaire) |
| Nombre de pôles | 16 |
| RTension nominale selon UL/CSA | 600 V AC/DC |
| Résistance de passage | ≤2 mΩ |
| Surface | Argent passivé |
| Série | HE |
| Taille | 6 |
| Tension de choc nominale (DIN EN 61984) | 6 kV |
| Tension nominale (DIN EN 61984) | 500 V |
| Tenue d’isolation | 1010 Ω |
| Type | Mâle |
| Type de raccordement | PUSH IN |
| Cote de lame fendue (raccordement PE) | SD 0,8 x 4,0 |
| Couple de serrage, max., raccordement PE | 1,5 Nm |
| Couple de serrage, min., raccordement PE | 1,2 Nm |
| Longueur de dénudage, raccordement PE | 10 mm |
| Section de raccordement du conducteur (PE), min. | AWG 20 |
| Section de raccordement du conducteur AWG (PE), max. | AWG 12 |
| Section nominale | 4 mm² |
| Type de raccordement PE | Raccordement vissé |
| Vis de fixation | M 4 |
| BG | 6 |
| Cote de lame fendue (raccordement vissé) | SD 0,5 x 3,0 |
| Longueur de dénudage, raccordement nominal | 10 mm |
| Matériau | Alliage de cuivre |
| Résistance de passage | ≤2 mΩ |
| Section de raccordement du conducteur, max. | 2,5 mm² |
| Section de raccordement du conducteur, max. | 2,5 mm² |
| Section de raccordement du conducteur, min. | 0,5 mm² |
| Section de raccordement du conducteur, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Surface | Argent passivé |
| Taille | 6 |
| Type de raccordement | PUSH IN |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_93921) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1873570000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1873570000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1873570000&norm=0) |
| Documentation technique | [1873570000_HDC_HE_16_MP_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_37823) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Agréments |    |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E92202 |
