HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 32, Připojení PUSH IN s akčním členem, Instalační velikost: 6

ID výrobku 3023910000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 3 Je příslušenstvím 2 Příbuzné výrobky 2
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Dimensions Caractéristiques générales Данные соединения PE zestyk mocy Version Klasifikace

Osvědčení

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E310075

Všeobecné objednací údaje

Versión
HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 32, Připojení PUSH IN s akčním členem, Instalační velikost: 6
Código
3023910000
Tipo
HDC HEE 32 FP
GTIN (EAN)
4099986946491
Cantidad
1 ks

Rozměry a hmotnosti

Profundidad
84,5 mm
Hloubka (v palcích)
3,327 inch
Altura
33,2 mm
Výška (v palcích)
1,307 inch
Anchura
34 mm
Šířka (v palcích)
1,339 inch
Longitud
84,5 mm
Délka (v palcích)
3,327 inch
Čistá hmotnost
100 g

Teploty

Temperatura límite
-40 °C ... 125 °C

Shoda produktu s prostředím

Estado de cumplimiento de la directiva RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Resistencia química
  • Látka:
    Aceton
  • Chemická odolnost:
    Odolné
  • Látka:
    Amoniak, vodný
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Benzín
  • Chemická odolnost:
    Odolné
  • Látka:
    Benzen
  • Chemická odolnost:
    Odolné
  • Látka:
    Dieselový olej
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Kyselina octová, koncentrovaná
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydroxid draselný
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Metanol
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Motorový olej
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Louh, rozředěný
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydrochlorofluorouhlíky
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Venkovní použití
  • Chemická odolnost:
    Podmíněně odolné

Dimensions

Anchura
34 mm

Caractéristiques générales

Baja emisión de humos según DIN EN 45545-2
Oui
BG
6
Categoría de sobretensión
III
ciclos de enchufado Ag
≥ 500
ciclos de enchufado Au
≥ 500
Color
beige

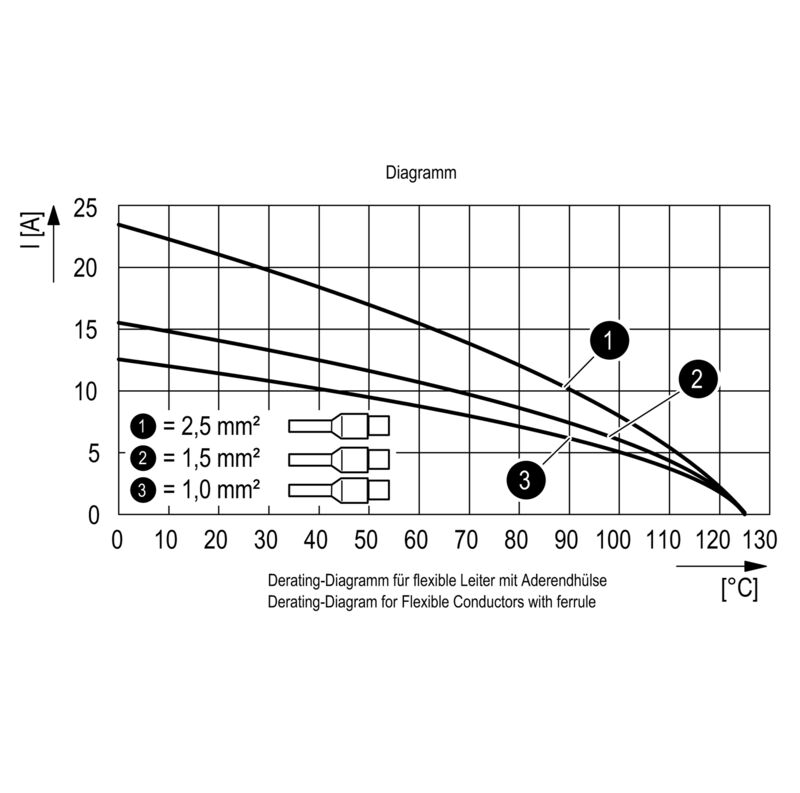

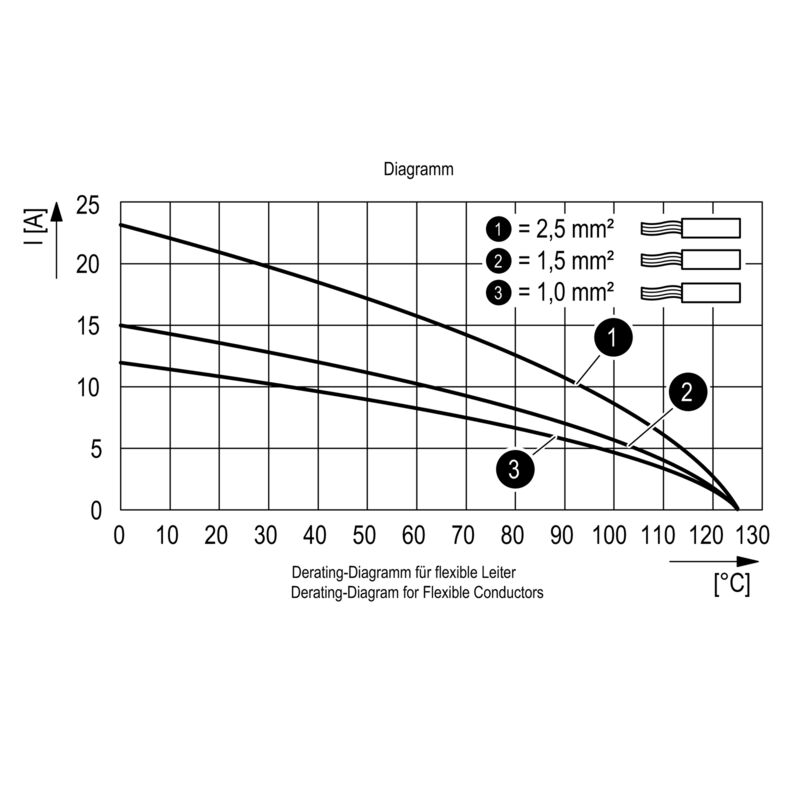

Corriente nominal (DIN EN 61984)
16 A
Grado de polución
3
Grado inflamabilidad según UL 94
V-0
Grupo de materiales aislantes
IIIa
Material básico
Slitina mědi
Materiales aislantes
PC vyztužené skelným vláknem (uvedeno v seznamu UL a certifikováno k provozu na železnici)
Número de contactos de potencia
32
Número de contactos de señal
0
Número de polos
32
Par de apriete mín. PE en un lado
0,8 Nm
Par de apriete, máx. PE en un lado
1,2 Nm
Resistencia de paso
≤2 mΩ
Resistencia del aislamiento
1010 Ω
Sección de conexión del conductor
2,5 mm²
Serie
HEE
Sobretensión de choque nominal (DIN EN 61984)
6 kV
Tamaño de instalación
6
Tensión nominal (DIN EN 61984)
500 V
Tensión nominal conductor-PE (III/3)
500 V
Tensión nominal según UL/CSA
600 V AC/DC
Tipo
Zásuvka
Tipo de conexión
Připojení PUSH IN s akčním členem

Данные соединения PE

Dimens. caña destornillador pala plana (conexión PE)
SD 0,8 x 4,0
Longitud de desaislado, PE en un lado
10 mm
Par de apriete mín. PE en un lado
0,8 Nm
Par de apriete, máx. PE en un lado
1,2 Nm
Sección nominal
2,5 mm²
Tipo de conexión PE
Šroubové připojení
Tornillo de fijación
M 4

zestyk mocy

Corriente nominal (DIN EN 61984), contacto de potencia
16 A

Version

BG
6
Material básico
Slitina mědi
Resistencia de paso
≤2 mΩ
Sección de conexión del conductor AWG, min.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de conexión del conductor, max.
2,5 mm²
Sección de conexión del conductor, min.
0,5 mm²
Sección de conexión del conductor, rígido, max.
2,5 mm²
Sección de conexión del conductor, rígido, min.
0,5 mm²
Tamaño de instalación
6
Tipo de conexión
Připojení PUSH IN s akčním členem

Klasifikace

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
