Propriétés
| Version | kits CIE, 1500 V, 550 A, Nombre de pôles: 3, Raccordement à sertir |
| Référence | 1506850000 |

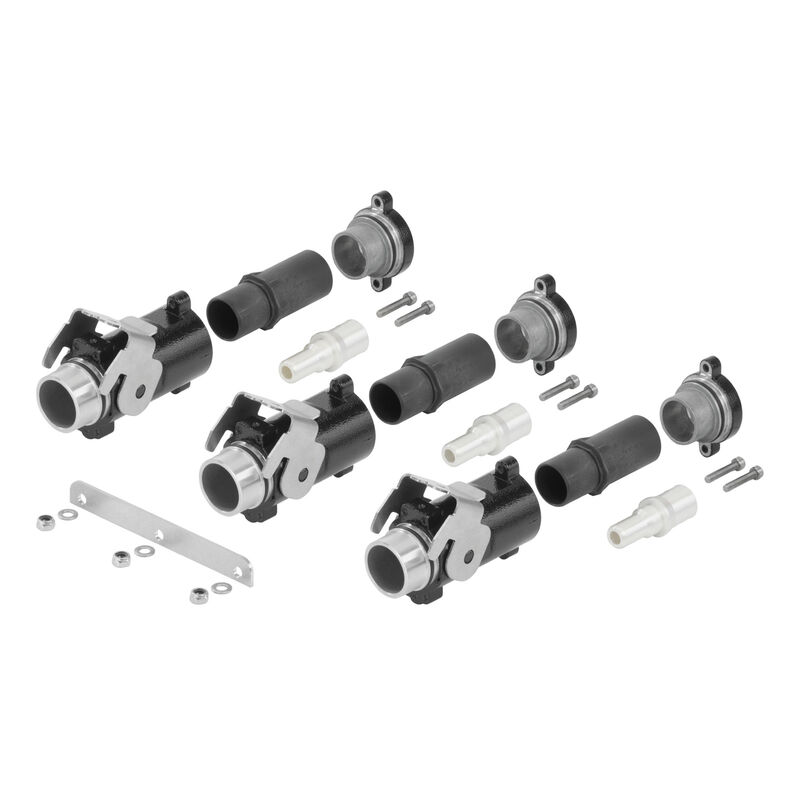

| Type | HDC HP550 KIT 3M185 |
| GTIN (EAN) | 4050118315370 |
| Qté. | 1 Pièce |
| Poids net | 2 408,33 g |
| Température limite | -40 °C ... 120 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | a1b198df-2a58-40a5-bb31-ff1a2bb12993 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur | noir (similaire à RAL 9005) |
| Courant nominal (DIN EN 61984) | 550 A |
| Nombre de pôles | 3 |
| Surface | Électrolaque |
| Série | HighPower |
| Tension de choc nominale (DIN EN 61984) | 10 kV |
| Tension nominale (DIN EN 61984) | 1 500 V |
| Type de raccordement | Raccordement à sertir |
| Version boîtier | Boîtier du connecteur |
| Degré de protection | Verrouillé : IP68 |
| Couleur | noir (similaire à RAL 9005) |
| Matériau boîtier | Aluminium injecté |
| Matériau des contacts | Alliage de cuivre |
| Matériau du joint | EPDM |
| Section de raccordement du conducteur, max. | 185 mm² |
| Surface | Électrolaque |
| Série | HighPower |
| Type de raccordement | Raccordement à sertir |
| Informations sur le produit | Selon le fonctionnement prévu, les tensions générées en interne peuvent superposer la tension de travail et contenir des pics correspondants. Il est impératif de veiller à ce que ces tensions pics ne dépassent pas la tension nominale. Pour les applications en dehors de cette description des performances, veuillez nous contacter. |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_95990) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1506850000) |
| Documentation utilisateur |
[1487750000_01_04_14_BPZ_HDC_HP_STGH_ICX_web.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35870)
[59257_HDC_HP550_KIT_3M185_00_BLATT.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39420) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002641 |
| ETIM 7.0 | EC002641 |
| ETIM 8.0 | EC002641 |
| ETIM 9.0 | EC002641 |
| ECLASS 9.0 | 27-44-03-06 |
| ECLASS 9.1 | 27-44-01-90 |
| ECLASS 10.0 | 27-44-03-06 |
| ECLASS 11.0 | 27-44-03-06 |
| ECLASS 12.0 | 27-44-03-06 |
| ECLASS 13.0 | 27-44-03-06 |
| ECLASS 14.0 | 27-44-03-06 |
| ROHS | Conforme |
