Propriétés
Version | CIE ,96 boîtiers, Taille: 8, Degré de protection: IP68, IP69K, IP68 (quand enfiché), , Raccordement à étrier, Standard |
Référence | 1282820000 |

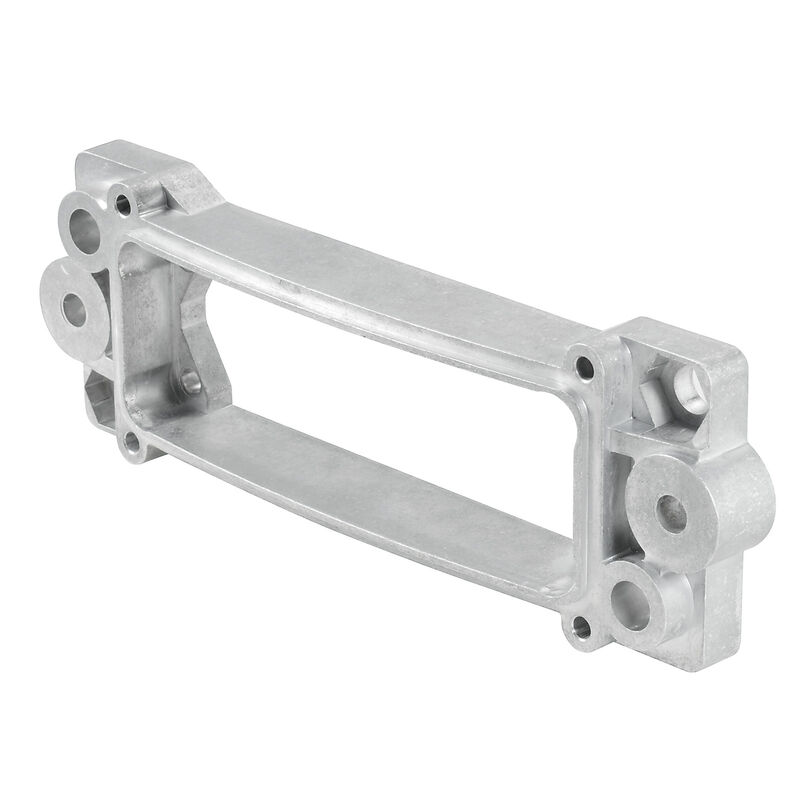

Type | HDC IP68 24B HP FRAME |
GTIN (EAN) | 4050118073010 |
Qté. | 1 Pièce |
Profondeur | 217 mm |
Profondeur (pouces) | 8,543 inch |
Hauteur | 21 mm |
Hauteur (pouces) | 0,827 inch |
Largeur | 72 mm |
Largeur (pouces) | 2,835 inch |
Poids net | 305 g |
Température limite | -50 °C ... 125 °C |
Statut de conformité RoHS | Conforme sans exemption |
REACH SVHC | No SVHC above 0.1 wt% |
BG | 8 |
Couleur |
gris argent
noir (similaire à RAL 9005) |
Série | HighPower |
Taille | 8 |
Type | Contre-cadre |
Degré de protection |
IP68
IP69K IP68 (quand enfiché) |
Couleur |
gris argent
noir (similaire à RAL 9005) |
Série | HighPower |
Type | Contre-cadre |
Informations sur le produit | Selon le fonctionnement prévu, les tensions générées en interne peuvent superposer la tension de travail et contenir des pics correspondants. Il est impératif de veiller à ce que ces tensions pics ne dépassent pas la tension nominale. Pour les applications en dehors de cette description des performances, veuillez nous contacter. |
Agrément/Certificat/Document de conformité | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72260) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1282820000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1282820000) |
Documentation utilisateur | [HDC_HP_MOAL_IP68_PLUS_ABGH](https://mdcop.weidmueller.com/mediadelivery/asset/900_313934) |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
ETIM 6.0 | EC000437 |
ETIM 7.0 | EC000437 |
ETIM 8.0 | EC000437 |
ETIM 9.0 | EC000437 |
ECLASS 9.0 | 27-44-02-02 |
ECLASS 9.1 | 27-44-02-02 |
ECLASS 10.0 | 27-44-02-02 |
ECLASS 11.0 | 27-44-02-02 |
ECLASS 12.0 | 27-44-02-02 |
ECLASS 13.0 | 27-44-02-02 |
ECLASS 14.0 | 27-44-02-02 |
ROHS | Conforme |
Est un accessoire de
-
Référence produit:1120040000Conditionnement:1 Pièce
CIE ,96 boîtiers, Taille: 8, Degré de protection: IP68, IP69K, IP68 (quand enfiché), Embase encastrée, Raccordement à étrier, Standard
