Propriétés
| Version | Presse, Pince à sertir les contacts, Sertissage FoderB |
| Référence | 9013560000 |

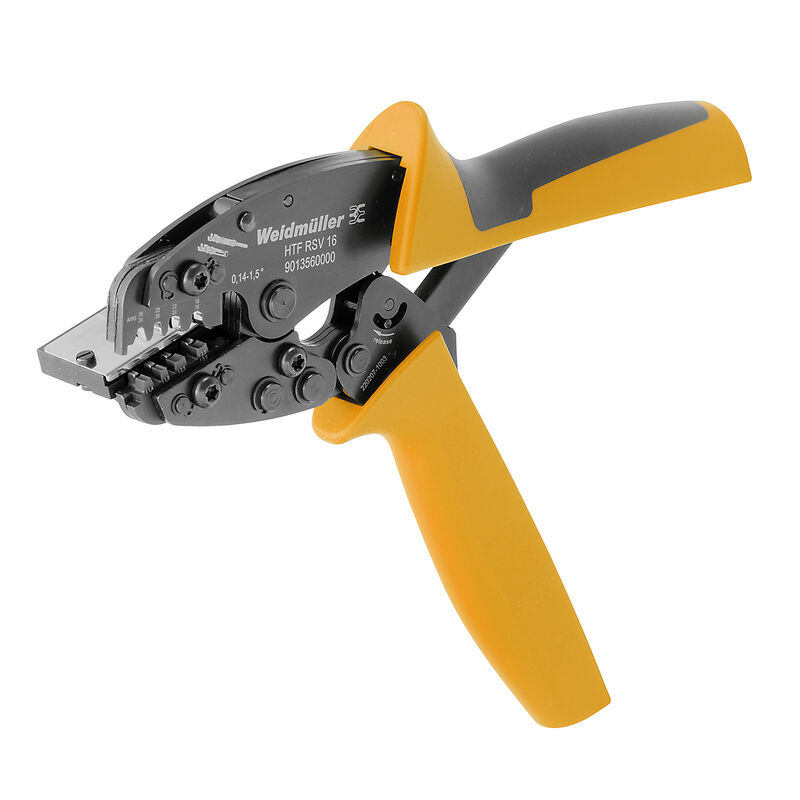

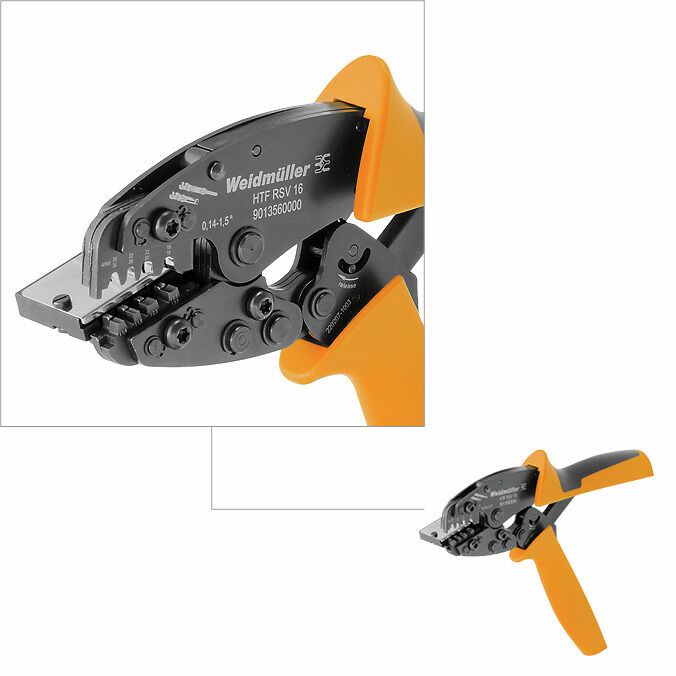

| Type | HTF RSV 16 |
| GTIN (EAN) | 4008190161163 |
| Qté. | 1 Pièce |
| Largeur | 205 mm |
| Largeur (pouces) | 8,071 inch |
| Poids net | 457,48 g |
| Statut de conformité RoHS | Non affecté |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2159813b-98fd-4068-b62a-bc89a046c012 |
| Description de l'article | Outils de sertissage pour contacts Weidmüller RSV et DSTV-HD AWG 26-16 |
| Version | mécanique, sans compartiment amovible |
| Section du conducteur max. AWG | AWG 16 |
| Section du conducteur min. AWG | AWG 26 |
| Type de contact | RSV- et DSTV-HD |
| Type de sertissage/-profil | Sertissage FoderB |
| Agrément/Certificat/Document de conformité | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_318097) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9013560000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000168 |
| ETIM 7.0 | EC000168 |
| ETIM 8.0 | EC000168 |
| ETIM 9.0 | EC000168 |
| ECLASS 9.0 | 21-04-38-11 |
| ECLASS 9.1 | 21-04-38-11 |
| ECLASS 10.0 | 21-04-38-11 |
| ECLASS 11.0 | 21-04-38-11 |
| ECLASS 12.0 | 21-04-38-11 |
| ECLASS 13.0 | 21-04-38-11 |
| ECLASS 14.0 | 21-04-38-11 |
