Propriétés

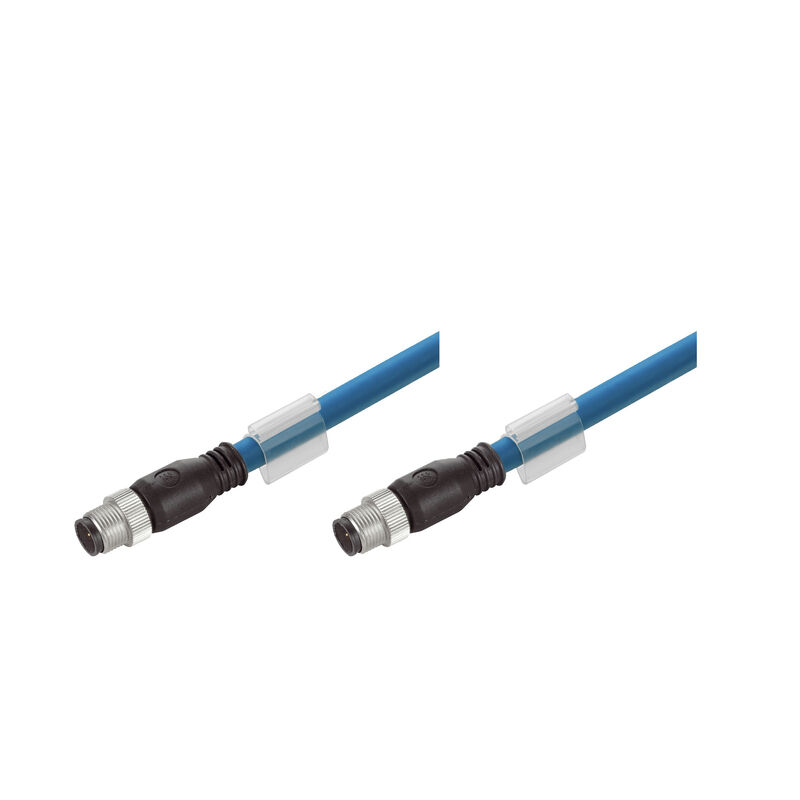

| Version | Câble système, M12 codage D – mâle droit IP 67, M12 codage D – mâle droit IP 67, Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B), Polyoléfine, 3 m |
| Référence | 2672320030 |
| Type | IE-C5DB4BB0030MCSMCS-X |
| GTIN (EAN) | 4064675261834 |
| Qté. | 1 Pièce |
| Longueur | 3 m |
| Longueur (pouces) | 118,11 inch |
| Poids net | 200 g |
| Température de fonctionnement | -40 °C...90 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| Contenu en hydrogènes halogénés |
selon EN-50267-2-1
selon IEC 60754-1 |
| Corrosivité par les gaz d'incendie | EN 50267-2-2 |
| Densité de fumée | EN 61034-2 |
| Gaz nocifs | EN 50305 |
| Ignifugeage dans les véhicules sur rails |
NFPA 130
DIN EN 45545-2 |
| Propagation verticale des flammes aux faisceaux de câbles | EN 60332-3-25 |
| Tension nominale | 125 V |
| Norme de connecteur | CEI 61076-2-101 |
| Contenu en hydrogènes halogénés |
selon EN-50267-2-1
selon IEC 60754-1 |
| Corrosivité par les gaz d'incendie | EN 50267-2-2 |
| Densité de fumée | EN 61034-2 |
| Gaz nocifs | EN 50305 |
| Ignifugeage dans les véhicules sur rails |
NFPA 130
DIN EN 45545-2 |
| Norme de connecteur | CEI 61076-2-101 |
| Propagation verticale des flammes aux faisceaux de câbles | EN 60332-3-25 |
| Blindage | SF/UTP |
| Blindage de paire de fils | Feuille en plastique |
| Codage couleur |
bleu
jaune blanc Orange |
| Couleur de la gaine |
bleu
SF/UTP |
| Diamètre de l#92isolation | 1,95 mm |
| Diamètre de la gaine, max. | 6,8 mm |
| Diamètre de la gaine, min. | 6,4 mm |
| Diamètre du cuivre | 0,254 mm |
| Isolation | PE |
| Matériau de conducteur | Cuivre étamé |
| Matériau de la gaine | Polyoléfine |
| Nombre de conducteurs | 4 |
| Section | 4*AWG 22/7 - 0,32 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 22 |
| Épaisseur d'isolation de fil | 1,4 mm |
| Épaisseur de matériau de gaine | 1 mm |
| Atténuation de liaison jusqu'à 1000 MHz | 90 dB |
| Atténuation du blindage jusqu'à 1000 MHz | 60 dB |
| Catégorie | Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B) |
| Résistance de liaison à 10 MHz / m | 8 mΩ |
| Tension d'essai : fil-fil-blindage | 1000 Veff, 50 Hz, 1 min |
| Corrosivité par les gaz d'incendie | EN 50267-2-2 |
| Densité de fumée | EN 61034-2 |
| Halogène |
Sans halogène, selon CEI 60754-2
Non |
| Rayon de courbure min, multiple | 6 *diamètre |
| Rayon de courbure, min., unique | 5 x diamètre du câble |
| Tenue aux huiles | Conforme à la norme CEI 60811:404 |
| Prise de raccordement à gauche | M12, Codage D, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé |
| Prise de raccordement à droite | M12, D-coded, IP67, male contact, straight, plug, Plastic, shielded |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274617) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2672320030) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Conforme |
