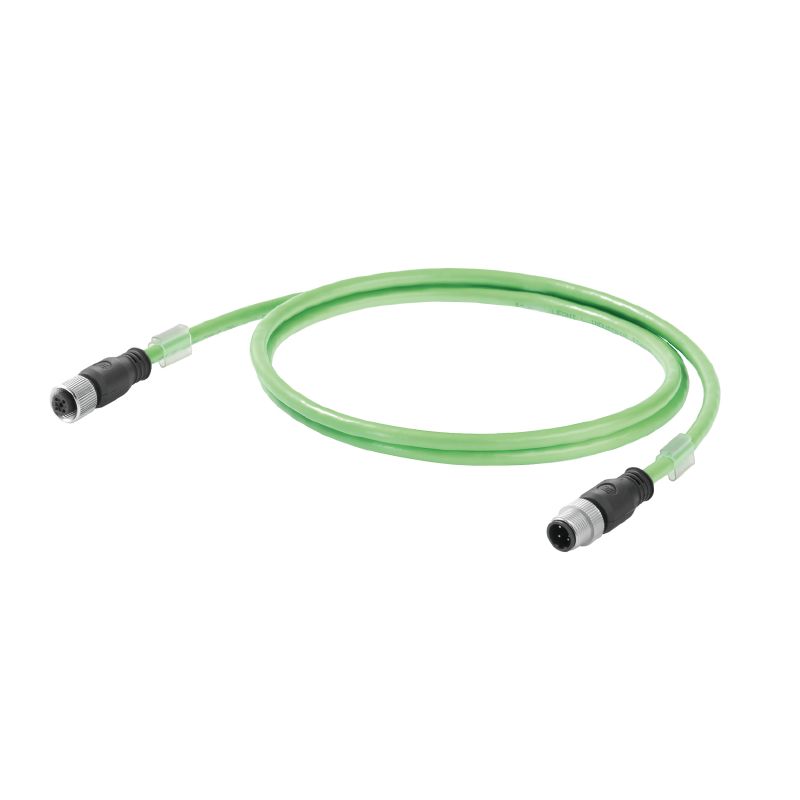

Vlečný kabel, PROFINET, M12 D-kódování – IP 67 rovný konektor samice, M12 D-kódování – IP 67 rovný konektor samec, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 0.5 m

ID výrobku 1059330005
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Příbuzné výrobky 10
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Obecné standardy Standardy Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E316369

Všeobecné objednací údaje

Verze
Vlečný kabel, PROFINET, M12 D-kódování – IP 67 rovný konektor samice, M12 D-kódování – IP 67 rovný konektor samec, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 0.5 m
Order No.
1059330005
Typ
IE-C5DD4UG0005MSSMCS-E
GTIN (EAN)
4050118000351
Množství
1 ks

Rozměry a hmotnosti

Length
0,5 m
Délka (v palcích)
19,685 inch
Čistá hmotnost
53,68 g

Teploty

Skladovací teplota
-50 °C...70 °C
Provozní teplota
-40 °C...70 °C
Teplota instalace
-20 °C...60 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standardy specifické pro kabel

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Obecné standardy

Certificate no. (cULus)
E316369

Standardy

Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Standard, szigetelőanyag
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
표준, 차폐 재질
DIN EN 13602 Cu-ETP-A..B

Struktura kabelu

Sheathing colour
zelená (RAL 6018)
Trådar
7
Диаметр внутренней оболочки
3,9 mm
Диаметр изоляции
1,5 mm
Диаметр оболочки, макс.
6,7 mm
Диаметр оболочки, мин.
6,3 mm
Изоляция
PE
Количество жил
4
Материал оболочки
PUR
Материал проводника
Stáčený pocínovaný měděný vodič
Наполнитель
Jako centrální prvek
Нормативные обозначения
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Общий экран
Hliníková fólie
Stínicí oplet vyroben z měděných drátků
Перекрытие экранирующей оплетки
85 %
Расположение жил
Čtyřcípá hvězda
Сечение
4*AWG 22/7 - 0,32 mm²
Толщина изоляции жил
0,38 mm
Толщина материала оболочки
0,9 mm
Толщина экранирующей оплетки
0,13 mm
Цветовая последовательность жилы - пары жил
bílá, žlutá, modrá, oranžová
Экранирование
SF/UTP

Elektrické vlastnosti kabelu

Время прохождения сигнала
5,3 ns/m
Емкость при 1 кГц
52 nF/km
Задержка наклона
40 ns/100m
Испытательное напряжение: провод–провод–экран
2000 Vef, 50 Hz, 1 min
Категория
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)
Передаточный импеданс
20 mΩ/m při 10 MHz
Рабочее напряжение (номин. знач. UL)
600 V
Рабочее напряжение UL
600 V
Разность сопротивления
3 %
Скорость
180 m/min
Сопротивление петли
120 Ω/km
Характеристический импеданс
100 ± 15 Ω při 1-100 MHz

Mechanické a materiálové vlastnosti kabelu

Bez obsahu silikonu
Ano
Cykly ohybu
3 mil.
Halogen
bez halogenů, podle IEC 60754-2
Odolnost proti opotřebení
velmi dobré
Odolnost proti šíření ohně
in accordance with IEC 60332-1
Odolnost vůči olejům
in accordance with IEC 60811-2-1
Odolné proti UV záření
Ano
Poloměr ohybu, min., jen jednou
5 *průměr
Poloměr ohybu, min., opakovaný
7,5 *průměr
Rychlost
180 m/min
Síla při vytažení
≤ 150 N
Zrychlení
4 m/s²
Šíření ohně
Ne

Konektor, vlevo

Zástrčka vlevo
M12, D-kódování, IP67, Kontakt samice, přímý, konektor, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
M12, D-kódování, IP67, Kontakt samec, přímý, konektor, Plast, stíněné

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
