IE-C5DD4UG0800MCAXXX-X
IE-C5DD4UG0800MCAXXX-X
Kopplingsbild

IE-C5DD4UG0800MCAXXX-X

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: /Date(1782770400000)/

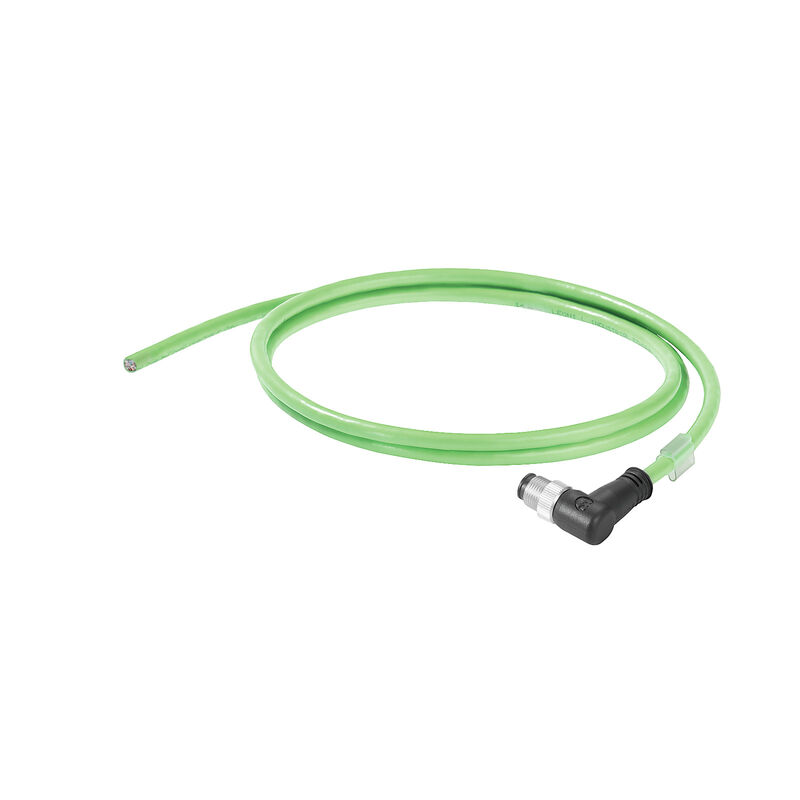

Släpkedjekabel, PROFINET, M12 D-kod – IP 67 hane vinklad, öppen, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), PUR, 80 m

Produkt-ID 1059750800
Ladda ner datablad Teknisk support
Tillbehör 8 Använda produkter 14
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Kábelszabványok Szabványok Kábel szerkezet 케이블의 전기 속성 Propiedades mecánicas y propiedades de material cable wtyki lewe wtyki prawe Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Versión
Släpkedjekabel, PROFINET, M12 D-kod – IP 67 hane vinklad, öppen, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), PUR, 80 m
Código
1059750800
Tipo
IE-C5DD4UG0800MCAXXX-X
GTIN (EAN)
4050118849219
Cantidad
1 items

Mått och vikter

Longitud
80 m
Bygglängd (tum)
3.149,606 inch
Nettovikt
4.382,4 g

Temperaturer

Temperatura de almacenamiento
-50 °C...70 °C
Temperatura de colocación
-20 °C...60 °C

Miljööverenstämmelse för produkt

Estado de cumplimiento de la directiva RoHS
Kompatibel med undantag
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kábelszabványok

Norma Material aislante
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Norma Material del apantallamiento
DIN EN 13602 Cu-ETP-A..B
Norma Material del conductor
DIN EN 13602 Cu-ETP-A

Szabványok

Norma Material aislante
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Norma Material del apantallamiento
DIN EN 13602 Cu-ETP-A..B
Norma Material del conductor
DIN EN 13602 Cu-ETP-A

Kábel szerkezet

Apantallamiento
SF/UTP
Apantallamiento total
알루미늄 호일
구리 배선으로 제조된 차폐 편주
Cargador
중앙 요소
Color de revestimiento
зеленый (RAL 6018)
Cordones flexibles
7
Descripción de las normas
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Disposición de los conductores
Star quad
Diámetro de la funda, max.
6,7 mm
Diámetro de la funda, min.
6,3 mm
Diámetro revestimiento interior
3,9 mm
Espesor del aislamiento del conductor
0,38 mm
Espesor del material del revestimiento
0,9 mm
Espesor del trenzado de apantallamiento
0,13 mm
Material del conductor
Conducteur en cuivre étamé semi-rigide
Material del revestimiento
PUR
Recubrimiento trenzado de apantallamiento
85 %
Sección
4*AWG 22/7 - 0,32 mm²
Secuencia de los colores conductores – pares de conductores
white, yellow, blue, orange

케이블의 전기 속성

Capacidad a 1 kHz
52 nF/km
Categoría
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Diferencia de resistencias
3 %
Impedancia característica
100 ± 15 Ω bei 1-100 MHz
Impedancia de transferencia
20 mΩ/m at 10 MHz
Resistencia de bucle
120 Ω/km
Sesgo de retardo
40 ns/100m
Tensión de prueba: conductor-conductor-apantallado
2000 Veff, 50 Hz, 1 min
Tensión de servicio (clasificación UL)
600 V
Tensión de servicio UL
600 V
Velocidad
180 m/min

Propiedades mecánicas y propiedades de material cable

Aceleración
4 m/s²
Ciclos de flexión
3 miliony
Fuerza de extracción
≤ 150 N
Halógenos
halogen-free, according to IEC 60754-2
Radio de flexión, mín., Único
5 x diametro cavo
Radio de torsión mínimo, repetido
7.5 x 케이블 직경
Resistencia a la abrasión
bardzo dobrze
Resistencia al aceite
enligt IEC 60811-2-1
Retardo de llama
in accordance with IEC 60332-1
Sin silicona
Sí
Transmisión del fuego
Нет
Velocidad
180 m/min

wtyki lewe

Clavija de conexión izquierda
M12, Kodowanie D, IP67, styk męski, zakrzywiony 90°, wtyk, Tworzywo sztuczne, Ekranowane

wtyki prawe

Clavija de conexión derecha
Wolny koniec przewodu

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
