IE-C5IT4UG0020B2EB2E-X
IE-C5IT4UG0020B2EB2E-X
Schéma připojení
IE-C5IT4UG0020B2EB2E-X
Rozměrový výkres

IE-C5IT4UG0020B2EB2E-X

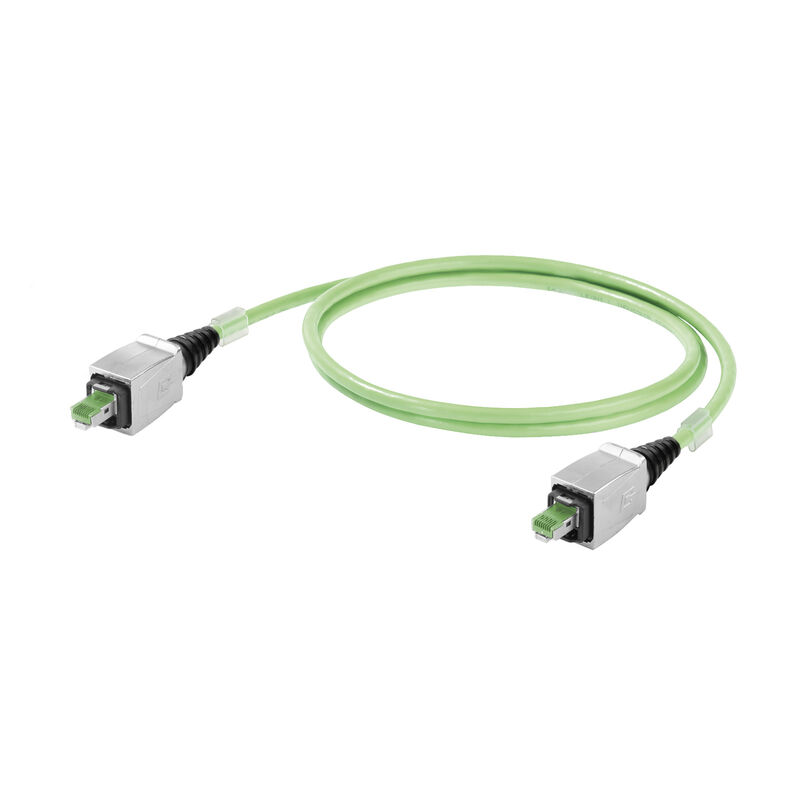

Kroucený kabel, RJ45 IP 67 PushPull lisovaný V14 kovový, RJ45 IP 67 PushPull lisovaný V14 kovový, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 2 m

ID výrobku 1312690020
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Obecné standardy Standardy Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Kroucený kabel, RJ45 IP 67 PushPull lisovaný V14 kovový, RJ45 IP 67 PushPull lisovaný V14 kovový, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 2 m
Číslo objednávky
1312690020
Typ
IE-C5IT4UG0020B2EB2E-X
GTIN (EAN)
4050118116441
Množství
1 ks

Rozměry a hmotnosti

Délka
2 m
Délka (v palcích)
78,74 inch
Čistá hmotnost
203,28 g

Teploty

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...80 °C
Teplota instalace
-40 °C...80 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Standardy specifické pro kabel

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A
Standardní, sestava
UL Style 21161

Obecné standardy

Standardní konektor
IEC 61076-3-117 Var. 14

Standardy

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní konektor
IEC 61076-3-117 Var. 14
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A
Standardní, sestava
UL Style 21161

Struktura kabelu

PE
Arrangement du fil
Čtyřcípá hvězda
Barva opláštění
zelená (RAL 6018)
Blindage complet
Plastová fólie
Stínicí oplet vyroben z měděných drátků
Copertura calza di schermatura
90 %
Diameter of inner sheathing
4,5 mm
Färgsekvens ledare - ledarpar
bílá, žlutá, modrá, oranžová
Izolace jádra vodiče, tloušťka
0,38 mm
Materiál pláště
PUR
Počet vodičů
4
Prameny
19
Průměr pláště, max.
6,7 mm
Průměr pláště, min.
6,3 mm
Průřez
4* AWG 22/19 - 0,38 mm²
Průřez izolace
1,5 mm
Standardní označení
02YS C11Y 1X4X0,75/1,5-100 LI VZN FRNC GN
Stínění
S/UTP
Tjocklek skärmflätning
0,13 mm
Толщина материала оболочки
1 mm
와이어 재질
Stáčený pocínovaný měděný vodič

Elektrické vlastnosti kabelu

Charakteristická impedance
100 ± 15 Ω při 1-100 MHz
Doba propagace signálu
4,8 ns/m
Kategori
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)
Loop resistance
120 Ω/km
Zkušební napětí: stínění vodič-vodič
700 Vef., 50 Hz, 1 min

Mechanické a materiálové vlastnosti kabelu

Bez obsahu silikonu
Ano
Halogen
bez halogenů, podle IEC 60754-2
Odolnost proti opotřebení
velmi dobré
Odolnost proti zkrutu
180 °/m
Odolnost proti šíření ohně
in accordance with IEC 60332-1
Odolnost vůči olejům
in accordance with IEC 60811-2-1
Odolné proti UV záření
Ano
Poloměr ohybu, min., jen jednou
5 *průměr
Poloměr ohybu, min., opakovaný
10 x průměr kabelu
Torzní cykly
1 mil.
Šíření ohně
Ne

Konektor, vlevo

Zástrčka vlevo
RJ45, IP67, Kontakt samec, přímý, Lisovaný PushPull V14, konektor, Tlakově litý zinek, stíněné

Konektor, pravý

Zástrčka vpravo
RJ45, IP67, Kontakt samec, přímý, Lisovaný PushPull V14, konektor, Tlakově litý zinek, stíněné

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
