Propriétés

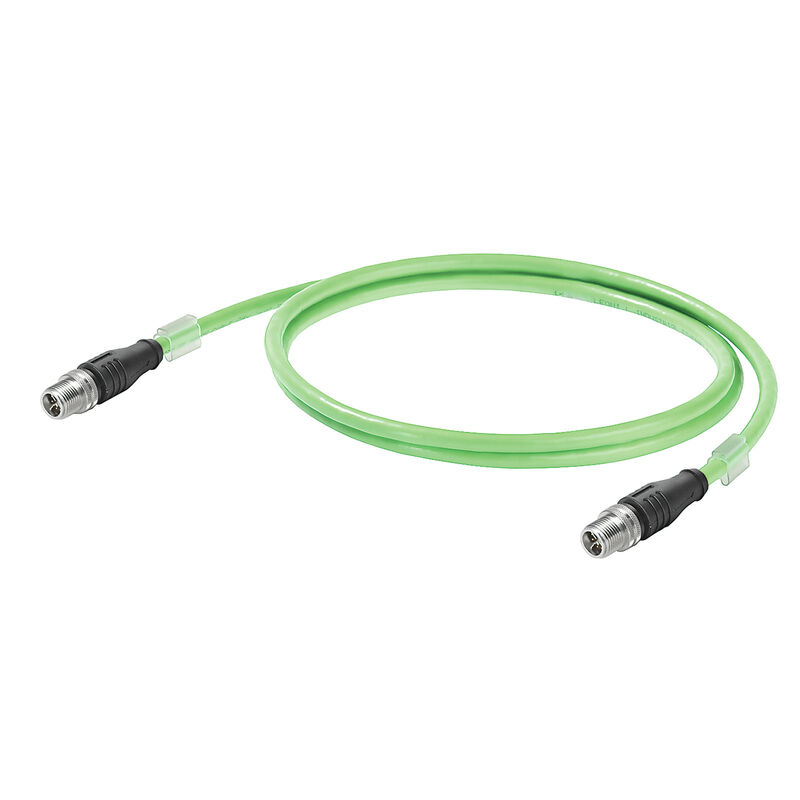

| Version | Câble pour chaîne porte-câbles, M12 type X IP 67 mâle droit, M12 type X IP 67 mâle droit, Cat.6 (ISO/IEC 11801), PUR, 7.5 m |
| Référence | 2723040075 |
| Type | IE-C6HD8UG0075XCSXCS-E |
| GTIN (EAN) | 4050118785784 |
| Qté. | 1 Pièce |
| Longueur | 7,5 m |
| Longueur (pouces) | 295,276 inch |
| Poids net | 383 g |
| Température de fonctionnement | -40 °C...80 °C |
| Température de pose | -30 °C...70 °C |
| Statut de conformité RoHS | Conforme |
| REACH SVHC | Lead 7439-92-1 |
| Arrangement du fil | Paire torsadée |
| Blindage | S/FTP |
| Blindage complet | Tressage de blindage de fils de cuivre |
| Blindage de paire de fils | Feuille d'aluminium |
| Brins | 19 |
| Couleur de la gaine | vert (RAL 6018) |
| Diamètre de l#92isolation | 0,98 mm |
| Diamètre de la gaine, max. | 7,8 mm |
| Diamètre du cuivre | 0,55 µm |
| Isolation | PP |
| Matériau de conducteur | Conducteur en cuivre étamé semi-rigide |
| Matériau de la gaine | PUR |
| Nombre de conducteurs | 8 |
| Section | 4*2*AWG 26/19 - 4*2*0.128 mm² |
| Séquence des couleurs des fils –paires de fils | blanc - bleu, blanc - orange, blanc - vert, blanc - marron |
| Catégorie | Cat.6 (ISO/IEC 11801) |
| Durée du signal | 5,34 ns/m |
| Impédance caractéristique | 100 ± 15 Ω pour 1-100 Mhz |
| Impédance de transfert | max. 30 mΩ/m à 10 MHz |
| Résistance de boucle | 280 Ω/km |
| Tension d'essai : fil-fil-blindage | 700 Veff, 50 Hz, 1 min |
| Vitesse de transmission | 10 Gbit/s |
| Force d'extraction | ≤ 100 N |
| Halogène | sans halogène |
| Rayon de courbure min, multiple | 7,5 x diamètre du câble |
| Rayon de courbure, min., unique | 4 x diamètre du câble |
| Résistance à la flamme |
selon CEI 60332-1-2
conformément à UL 1581 VW-1 et CSA FT1 |
| Résistant aux UV | Oui |
| Tenue aux frottements | très bon |
| Tenue aux huiles | in accordance with IEC 60811-2-1; acc. to CSA 22.2, 4 days/100°C |
| Prise de raccordement à gauche | M12, Codage X, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé |
| Prise de raccordement à droite | M12, Codage X, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Conforme |
