Propriétés

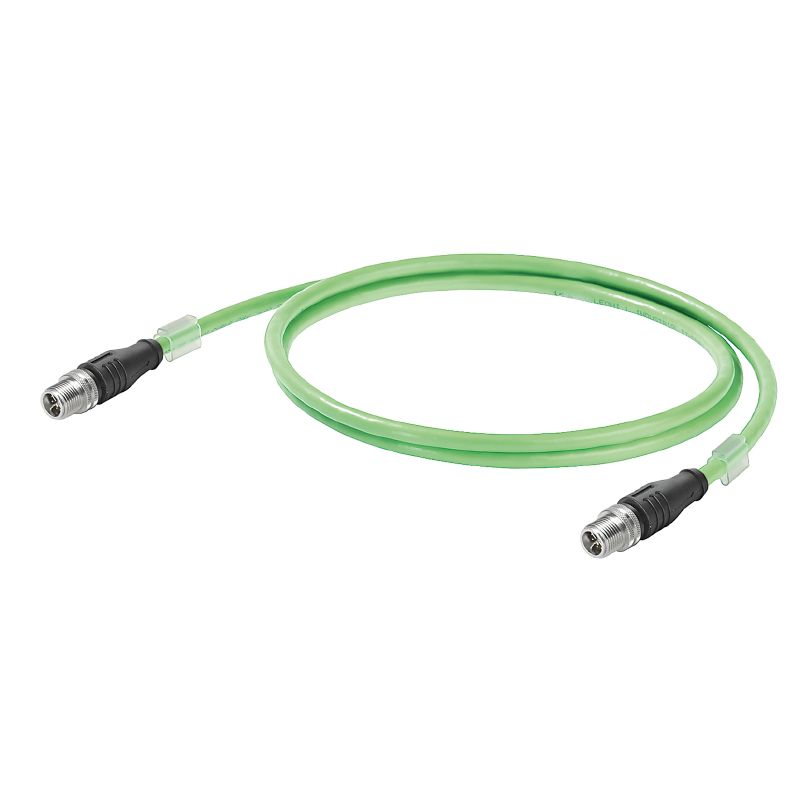

| Version | Câble de raccordement, M12 type X IP 67 mâle droit, M12 type X IP 67 mâle droit, Cat.6A / Class EA (ISO/IEC 11801 2010), PVC, 0.5 m |
| Référence | 1398070005 |
| Type | IE-C6KS8VG0005XCSXCS-E |
| GTIN (EAN) | 4050118199628 |
| Qté. | 1 Pièce |
| Longueur | 0,5 m |
| Longueur (pouces) | 19,685 inch |
| Poids net | 75 g |
| Température de stockage | -40 °C...80 °C |
| Température de fonctionnement | -40 °C...80 °C |
| Température de pose | -40 °C...80 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Norme de construction | UL-Style 2461 |
| Norme de construction | UL-Style 2461 |
| Blindage | S/FTP |
| Couleur de la gaine | vert (RAL 6018) |
| Diamètre de l#92isolation | 1,58 mm |
| Diamètre de la gaine, max. | 8,8 mm |
| Matériau de la gaine | PVC |
| Section | 4*2*AWG 23/7 |
| Séquence des couleurs des fils –paires de fils | blanc/bleu - bleu, blanc/orange - orange, blanc/vert - vert, blanc/marron - marron |
| Catégorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Tension d'essai : fil-fil-blindage | 800 Veff, 50 Hz, 1 min |
| Vitesse de transmission | 10 Gbit/s |
| Force d'extraction | ≤ 150 N |
| Halogène | Oui |
| Rayon de courbure min, multiple | 8 x diamètre du câble |
| Rayon de courbure, min., unique | 4 x diamètre du câble |
| Résistance à la flamme | selon CEI 60332-1-2 |
| Prise de raccordement à gauche | M12, Codage X, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé |
| Prise de raccordement à droite | M12, Codage X, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé |
| Agrément/Certificat/Document de conformité | [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Documentation utilisateur |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Conforme |
