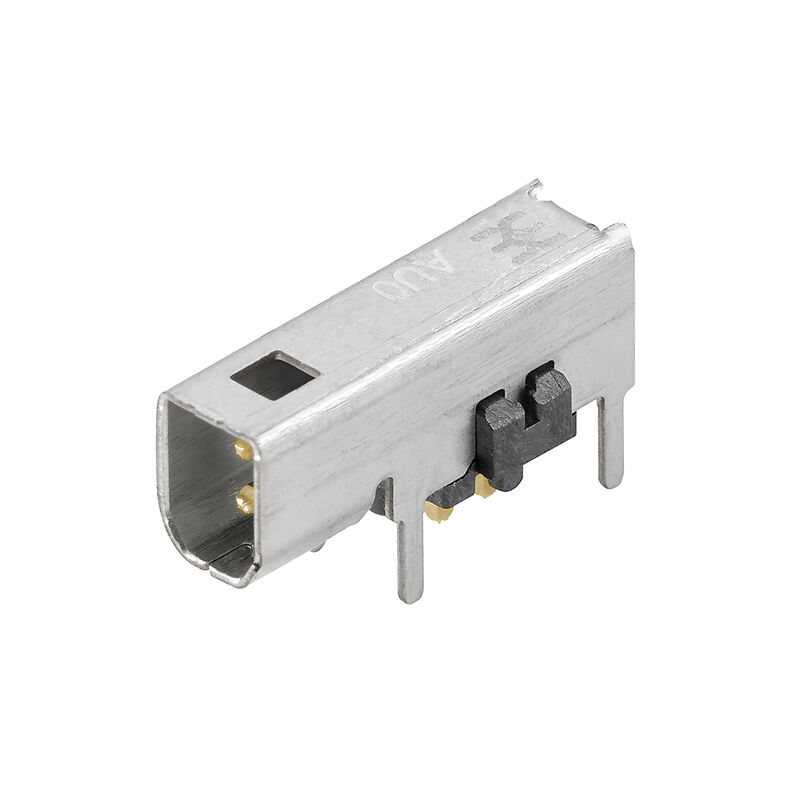

Connettore per circuito stampato, SPE (Single Pair Ethernet), Flangia di bloccaggio, Collegamento a saldare THT/THR, 1.80 mm, Numero di poli: 2, 90°, Lunghezza spina a saldare (l): 2.1 mm, Ni/Au, argento, Tape

N. articolo 2726010000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 10
Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Specifiche di sistema Caratteristiche elettriche Standard Dati del materiale Imballaggio Classificazioni Omologazioni

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, SPE (Single Pair Ethernet), Flangia di bloccaggio, Collegamento a saldare THT/THR, 1.80 mm, Numero di poli: 2, 90°, Lunghezza spina a saldare (l): 2.1 mm, Ni/Au, argento, Tape
N. d’ordine
2726010000
Tipo
IE-PCB-SPE-P-90V2.1-THR RL
GTIN (EAN)
4050118810769
CPZ
100  Pezzo
Imballaggio
Tape

Dimensioni e pesi

Profondità
14,2  mm
Profondità (pollici)
0,559  inch
Posizione verticale
5,95  mm
Altezza (pollici)
0,234  inch
Larghezza
3,65  mm
Larghezza (pollici)
0,144  inch
Lunghezza
14,2  mm
Lunghezza (pollici)
0,559  inch
Peso netto
3  g

Temperature

Temperatura d'esercizio
-40 °C...85 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Specifiche di sistema

Angolo di uscita
90°
Categoria
T1-B
Categoria di prestazione
T1-B 10/100 MBit/s, 1000 MBit/s
Cicli di inserimento
750
Dimensioni del codolo a saldare
ottagonale
Famiglia prodotti
Industrial Ethernet
Forza d'estrazione / polo, min.
3,4  N
Forza d'estrazione/polo, max.
6,7  N
Forza di innesto/polo, max.
3,5  N
Forza di innesto/polo, min.
9,1  N
Grado di protezione
IP20
LED
No
Lunghezza spina a saldare (l)
2,1  mm
Materiale della schermatura
CuSn
Montaggio su circuito stampato
Collegamento a saldare THT/THR
Numero di poli
2
Passo in mm (P)
1,8  mm
Passo in pollici (P)
0,071  "
Processo di saldatura
Saldatura Reflow
Saldatura manuale
Saldatura ad onda
Schermatura
Sì
Superficie di schermatura
stagnato
Tipo di collegamento
Collegamento a saldare
Tolleranza della posizione del codolo a saldare
± 0,1 mm
Uscita laterale, proprietà
Flangia di bloccaggio
Velocità di trasmissione
10/100 MBit/s
1000 MBit/s

Caratteristiche elettriche

Corrente nominale
4 A
PoE / PoE+
PoDL secondo IEEE 802.3bu / cg
Resistenza contro l'isolamento
≥ 500 MΩ
Rigidità dielettrica contatto-contatto
1000 V DC
Rigidità dielettrica contatto-schermo
2250 V DC
Tensione nominale
72  V

Standard

Connettori a norma
IEC 63171-2

Dati del materiale

Materiale isolante
LCP
Colori
argento
Tabella dei colori (simile)
RAL 7001
Resistenza contro l'isolamento
≥ 500 MΩ
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Materiale base dei contatti
CuMg
Materiale dei contatti
Lega in rame
Superficie dei contatti
Ni/Au
Struttura a strati del collegamento a saldare
2...4 µm Ni / ≥ 0.25 µm Au
Struttura a strati del connettore maschio
2...4 µm Ni / ≥ 0.25 µm Au
Temperatura d'esercizio , min.
-40  °C
Temperatura d'esercizio , max.
85  °C

Imballaggio

Imballaggio
Tape
Lunghezza VPE
329  mm
Larghezza VPE
329  mm
Altezza VPE
31  mm

Classificazioni

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E316369
