Propriétés
Référence | 2664820000 |

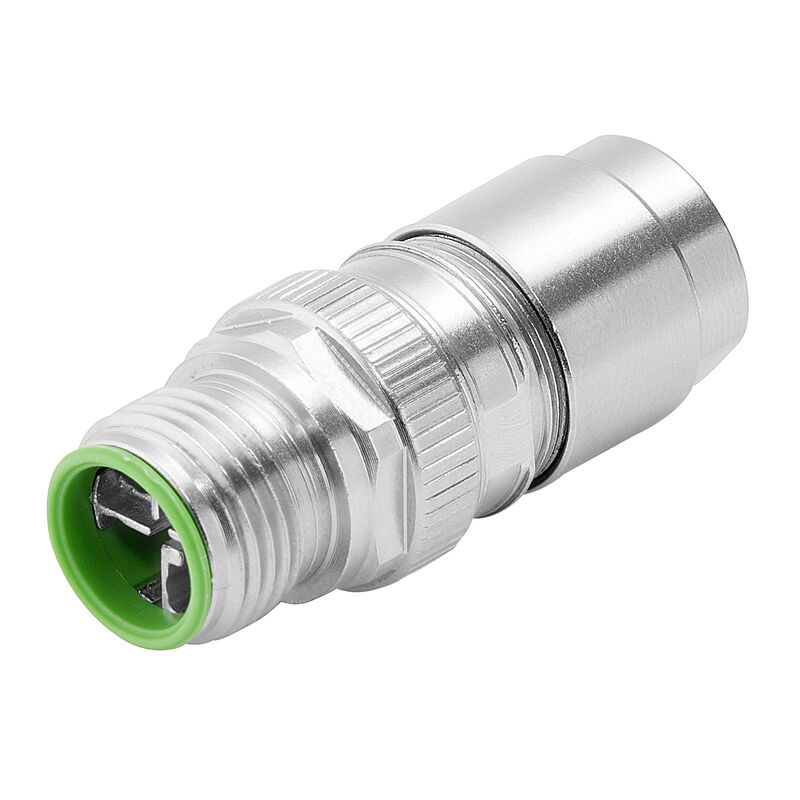

Type | IE-PS-M12X-180-P-TH-CG |
GTIN (EAN) | 4050118765229 |
Qté. | 1 Pièce |
Poids net | 15 g |
Statut de conformité RoHS | Conforme avec exemption |
Exemption RoHS (le cas échéant/connue) | 6c |
REACH SVHC | Lead 7439-92-1 |
SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |

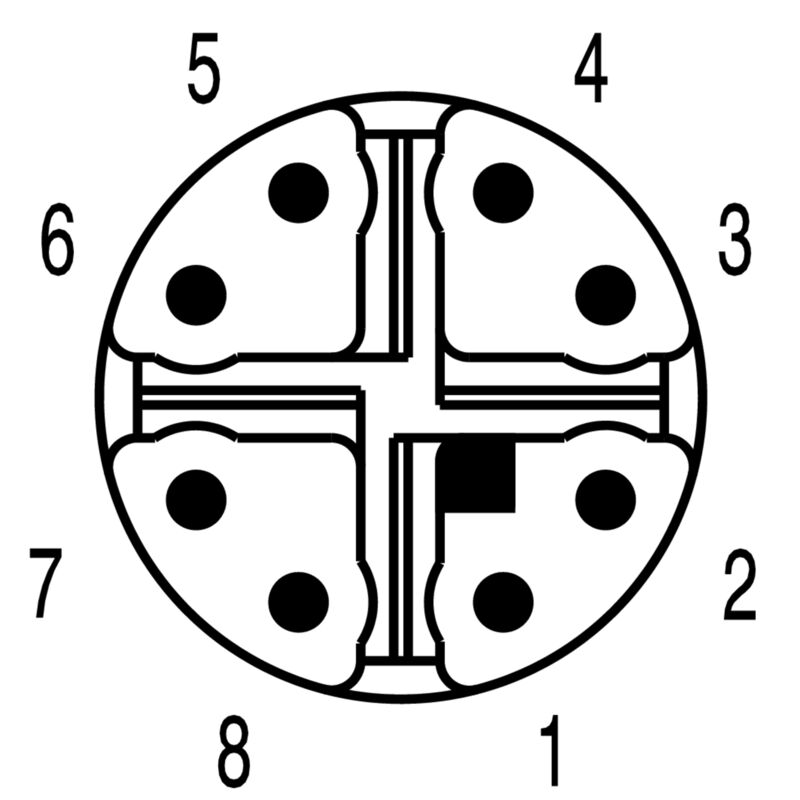

Codage | Codage X |
Courant nominal | 0,5 A |
Courant nominal | 0,5 A |
Cycles d'enfichage | ≥ 500 |
Degré de pollution | 3 |
Degré de protection | IP67 enfiché |
Diamètre de câble, max. | 9 mm |
Diamètre de câble, min. | 4 mm |
Matériau de base du boîtier | Alliage de cuivre nickelé |
Nombre de pôles | 4 |
Plage de températures du coffret | -40 … +85 ° C |
Raccordement du blindage | Oui, vissé |
Section de raccordement du conducteur, max. | 0,34 mm² |
Section de raccordement du conducteur, min. | 0,14 mm² |
Section de raccordement, max. | 0,34 mm² |
Section de raccordement, min. | 0,14 mm² |
Surface du contact | doré |
Tension nominale | 50 V |
Type de raccordement | Raccordement à sertir |
Nombre de pôles | 4 |
Raccordement 1 | M12 |
Raccordement 2 | Crimp |
Matériau de base du boîtier | Alliage de cuivre nickelé |

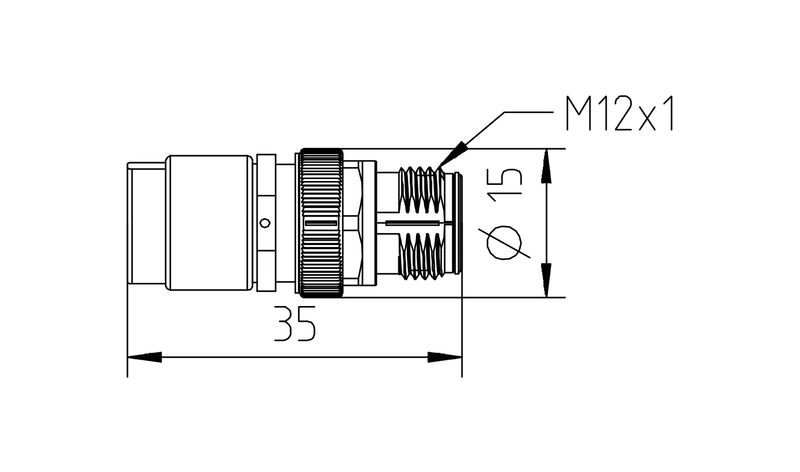

Filetage du raccordement | M12 |
Surface du contact | doré |
Degré de protection | IP67 enfiché |
Cycles d'enfichage | ≥ 500 |
Courant nominal | 0,5 A |
Tension nominale | 50 V |
Norme de connecteur | CEI 61076-2-109 |
Norme de connecteur | CEI 61076-2-109 |
Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96088) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2664820000) |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002635 |
ETIM 7.0 | EC002635 |
ETIM 8.0 | EC002635 |
ETIM 9.0 | EC002635 |
ECLASS 9.0 | 27-44-01-02 |
ECLASS 9.1 | 27-44-01-03 |
ECLASS 10.0 | 27-44-01-02 |
ECLASS 11.0 | 27-44-01-02 |
ECLASS 12.0 | 27-44-01-16 |
ECLASS 13.0 | 27-44-01-02 |
ECLASS 14.0 | 27-44-01-16 |
ROHS | Conforme |
