Propriétés
| Catégorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Degré de protection | IP67 |
| Genre | Mâle |
| Matériau de base du boîtier | PA UL 94 V0 |
| Orientation de sortie | Droit |
| Raccordement 1 | RJ45 |
| Raccordement 2 | Sertissage |
| Style de boîtier | V1 |

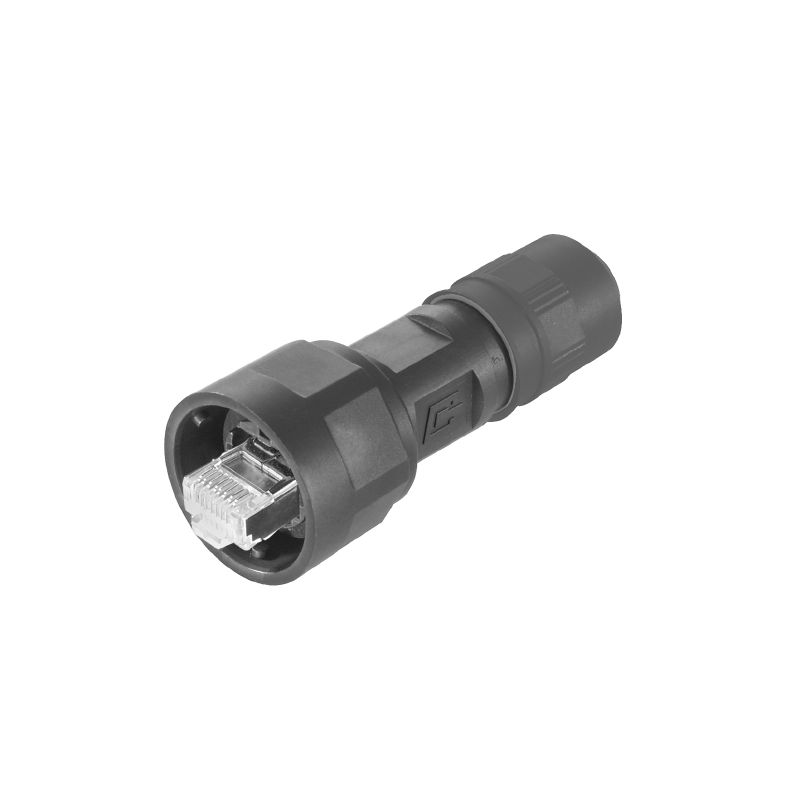

| Version | Connecteur RJ45 à sertir, Variante 1 plastique, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Référence | 1012470000 |
| Type | IE-PS-V01P-RJ45-TH |
| GTIN (EAN) | 4032248720125 |
| Qté. | 10 Pièce |
| Poids net | 35,7 g |
| Température de fonctionnement | -40 °C...70 °C |
| REACH SVHC | 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | 11b17e97-f803-4c09-9278-b20f22f15f81 |
| Raccordement 1 | RJ45 |
| Raccordement 2 | Sertissage |
| Description de l'article | Variante 1 plastique |
| Couleur | noir |
| Matériau de base du boîtier | PA UL 94 V0 |
| Diamètre de l#92isolation, min. | 0,85 mm |
| Diamètre de l#92isolation, max. | 1,05 mm |
| Catégorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Surface du contact | Or sur nickel |
| Diamètre du raccordement, rigide | 0.36...0.51 mm |
| Section du conducteur, rigide (AWG) | AWG 26/1...AWG 24/1 |
| Diamètre du raccordement, flexible | 0.46...0.61 mm |
| Section du conducteur, flexible (AWG) | AWG 27/7...AWG 24/7 |
| Classification MICE M | M3 |
| Classification MICE I | I3 |
| Classification MICE C | C1 |
| Classification MICE E | E3 |
| Diamètre de la gaine, min. | 5 mm |
| Diamètre de la gaine, max. | 10 mm |
| Blindage | Boîtier complet 360° |
| Degré de protection | IP67 |
| Cycles d'enfichage | 750 |
| Rigidité diélectrique, contact - blindage | ≥ 1500 V AC/DC |
| Rigidité diélectrique, contact - contact | ≥ 1000 V AC/DC |
| Norme de connecteur |
CEI 61076-3-106 Var. 1
CEI 60603-7-51 |
| Nº de certificat (cULus) | E316369 |
| Agrément/Certificat/Document de conformité |
[ISO/IEC and TIA/EIA DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_58438)
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_152512) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1012470000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1012470000&norm=0) |
| Notification de modification produit | [20210412 Technical change for cap nut V1 and V4](https://mdcop.weidmueller.com/mediadelivery/asset/900_207360) |
| Documentation utilisateur |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_96752) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| Agréments |  |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E316369 |
