Propriétés

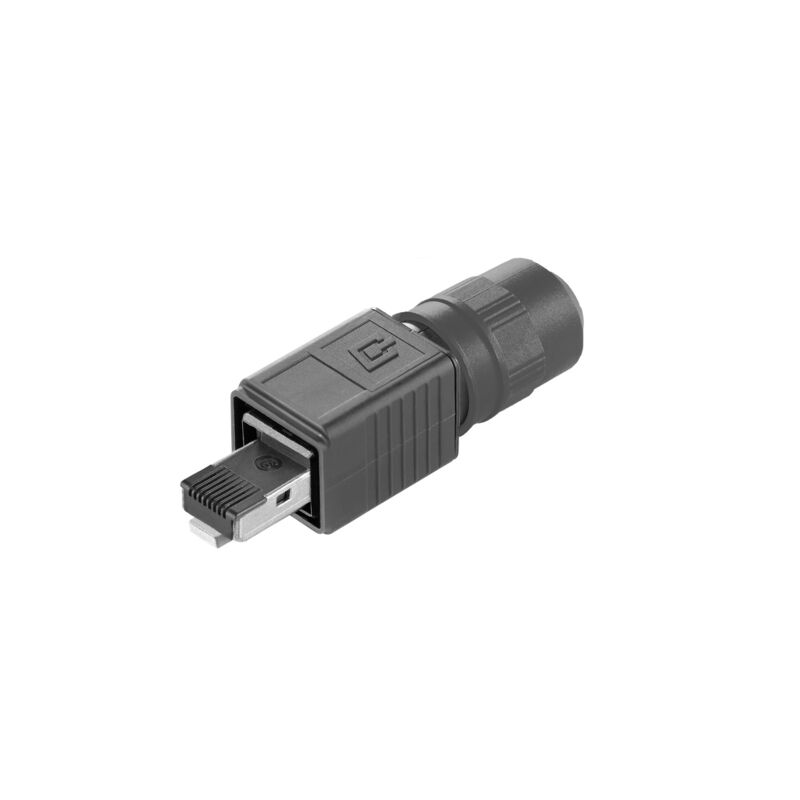

Version | Connecteur RJ45 sans outil, Variante 4, Cat.6A / Class EA (ISO/IEC 11801 2010) |
Référence | 1271240000 |
Type | IE-PS-V04P-RJ45-FH-B |
GTIN (EAN) | 4050118060027 |
Qté. | 10 Pièce |
Poids net | 32,2 g |
Température de fonctionnement | -40 °C...70 °C |
Statut de conformité RoHS | Conforme sans exemption |
REACH SVHC | No SVHC above 0.1 wt% |
Raccordement 1 | RJ45 |
Raccordement 2 | IDC |
Description de l'article | Variante 4 |
Circuit | TIA-568B |
Couleur | noir |
Matériau de base du boîtier | PA UL 94 V0 |
Diamètre de l#92isolation, min. | 0,85 mm |
Diamètre de l#92isolation, max. | 1,6 mm |
Catégorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
Surface du contact | Or sur nickel |
Diamètre du raccordement, rigide | 0.4...0.64 mm |
Section du conducteur, rigide (AWG) | AWG 24...AWG 22 |
Diamètre du raccordement, flexible | 0.48...0.76 mm |
Section du conducteur, flexible (AWG) | AWG 26...AWG 22 |
Classification MICE M | M3 |
Classification MICE I | I3 |
Classification MICE C | C1 |
Classification MICE E | E3 |
Diamètre de la gaine, min. | 5 mm |
Diamètre de la gaine, max. | 10 mm |
Blindage | Boîtier complet 360° |
Degré de protection | IP67 |
Cycles d'enfichage | 750 |
Capacité de nouveau raccordement | ≥ 10 cycles (pour une section identique ou supérieure) |
Rigidité diélectrique, contact - blindage | ≥ 1500 V AC/DC |
Rigidité diélectrique, contact - contact | ≥ 1000 V AC/DC |
Installations de câblage de communication spécifiques à l'application | Manuel d'installation PROFINET |
Norme de connecteur |
CEI 61076-3-106 Var. 4
CEI 60603-7-51 |
Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167199) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1271240000) |
Notification de modification produit |
[20210412 Technical change for cap nut V1 and V4](https://mdcop.weidmueller.com/mediadelivery/asset/900_207360)
[20210412 Technische Änderung zu Hutmutter V1 und V4](https://mdcop.weidmueller.com/mediadelivery/asset/900_207361) |
Documentation utilisateur |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90842) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_91191) |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
Brochures |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
ETIM 6.0 | EC001121 |
ETIM 7.0 | EC001121 |
ETIM 8.0 | EC001121 |
ETIM 9.0 | EC001121 |
ECLASS 9.0 | 27-44-03-90 |
ECLASS 9.1 | 27-44-03-90 |
ECLASS 10.0 | 27-44-03-90 |
ECLASS 11.0 | 27-44-03-90 |
ECLASS 12.0 | 27-44-03-90 |
ECLASS 13.0 | 27-44-03-90 |
ECLASS 14.0 | 27-44-03-90 |
ROHS | Conforme |
