Propriétés

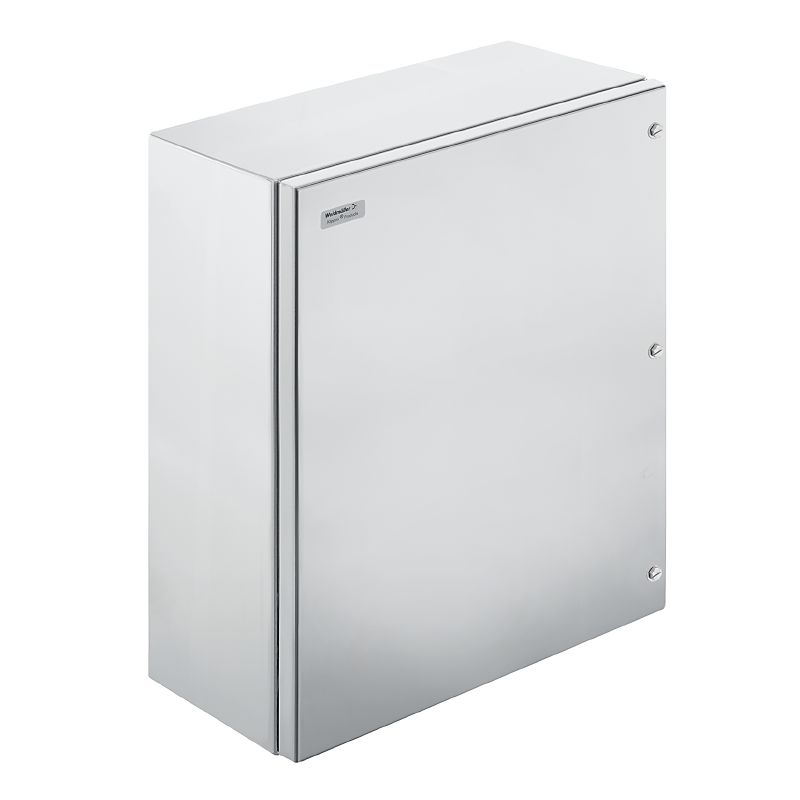

| Version | Klippon EBi HS (Essential Box industriel - Vis articulées), Systèmes de boîtiers, Hauteur: 500 mm, Largeur: 400 mm, Profondeur: 200 mm, Plaques presse-étoupes: inférieur, Matériau: Acier inox 1.4301 (304), non traité, argent |
| Référence | 8000090355 |
| Type | KEBIHS504020S2N1 AL |
| GTIN (EAN) | 4064675855682 |
| Qté. | 1 Pièce |
| Profondeur | 200 mm |
| Profondeur (pouces) | 7,874 inch |
| Hauteur | 500 mm |
| Hauteur (pouces) | 19,685 inch |
| Largeur | 400 mm |
| Largeur (pouces) | 15,748 inch |
| Poids net | 11 043 g |
| Température de fonctionnement | -40 °C...85 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 126 |
| M16 | 80 |
| M20 | 52 |
| M25 | 33 |
| M32 | 27 |
| M40 | 14 |
| M50 | 5 |
| M63 | 4 |
| M12 | 126 |
| M16 | 80 |
| M20 | 52 |
| M25 | 33 |
| M32 | 27 |
| M40 | 14 |
| M50 | 5 |
| M63 | 4 |
| M12 | 80 |
| M16 | 48 |
| M20 | 30 |
| M25 | 24 |
| M32 | 12 |
| M40 | 10 |
| M50 | 4 |
| M63 | 3 |
| Numéro de déclaration de conformité (DoC LVD) | DE PS2650 220428 001ISS00 |
| Degré de protection | IP66 |
| Epaisseur du matériau de la bride | 3 mm |
| Epaisseur du matériau du coffret | 1,5 mm |
| Epaisseur du matériau du couvercle | 1,5 mm |
| Fixation du coffret | Installation à travers la paroi arrière du coffret |
| Fixation du couvercle | Vis hexagonale M5 avec une fente et 10 mm de cote sur plat + charnière |
| Matériau | Acier inox 1.4301 (304) |
| Matériau du joint | Chloroprène |
| Plaque de presse-étoupes | Oui |
| Plaques presse-étoupes | inférieur |
| Remarque : degré de protection | La protection IP n'est accordée qu'après montage sur paroi en utilisant les rondelles d'étanchéité jointes. |
| Silicone | Non |
| Surface | non traité |
| Température de fonctionnement , max. | 85 °C |
| Température de fonctionnement , min. | -40 °C |
| Tenue aux chocs | 10 J version standard |
| WDU 10 / ZDU 10 | 3x30 |
| WDU 16 / ZDU 16 | 3x24 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 4x59 |
| WDU 35 / ZDU 35 | 2x18 |
| WDU 4 / ZDU 4 | 4x49 |
| WDU 6 / ZDU 6 | 3x37 |
| WDU 10 / ZDU 10 | 2x40 |
| WDU 16 / ZDU 16 | 2x33 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 3x80 |
| WDU 35 / ZDU 35 | 2x24 |
| WDU 4 / ZDU 4 | 3x66 |
| WDU 6 / ZDU 6 | 2x51 |
| Agrément/Certificat/Document de conformité | [EU Declaration of Conformity - Klippon EBi Empty Enclosures - DoC KEBI DE PS2650 220428 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_256769) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255361) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000090355) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Agréments |  |
| ROHS | Conforme |
