Propriétés

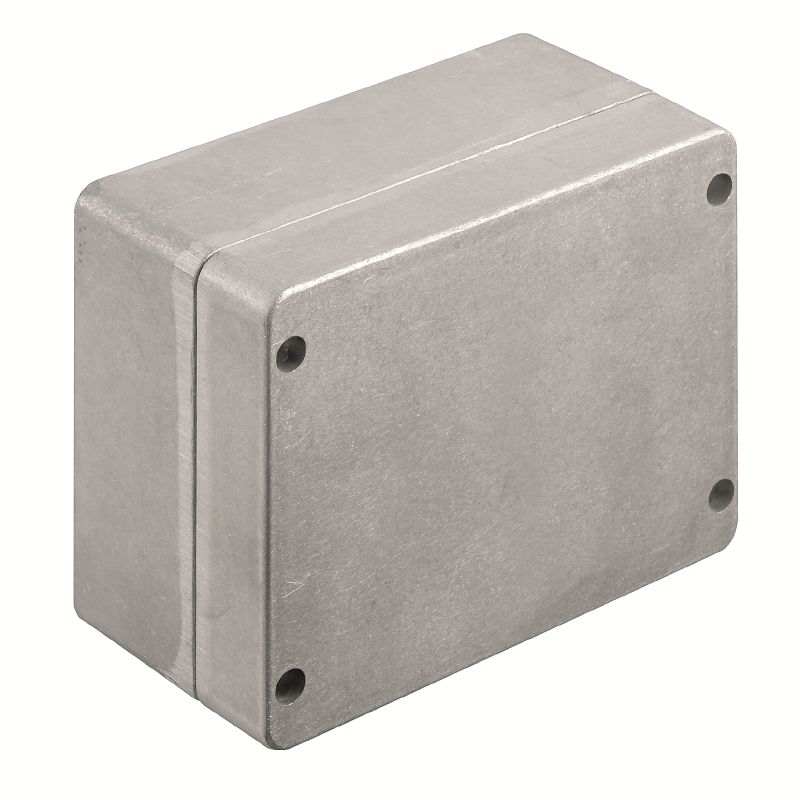

| Version | Klippon K (boîtier vide en aluminium), Boîtier vide, Coffret aluminium, Hauteur: 160 mm, Largeur: 200 mm, Profondeur: 100 mm, Matériau: Aluminium AlSi12, non traité, argent |
| Référence | 1939690000 |
| Type | KLIPPON K6 VMQ |
| GTIN (EAN) | 4032248616022 |
| Qté. | 1 Pièce |
| Profondeur | 100 mm |
| Profondeur (pouces) | 3,937 inch |
| Hauteur | 160 mm |
| Hauteur (pouces) | 6,299 inch |
| Largeur | 200 mm |
| Largeur (pouces) | 7,874 inch |
| Cote de fixation hauteur | 140 mm |
| Cote de fixation largeur | 180 mm |
| Poids net | 1 787 g |
| Température de fonctionnement | -50 °C...135 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 6 |
| M16 | 6 |
| M20 | 3 |
| M25 | 2 |
| M32 | 2 |
| M40 | 1 |
| M12 | 6 |
| M16 | 6 |
| M20 | 3 |
| M25 | 2 |
| M32 | 2 |
| M40 | 1 |
| M12 | 17 |
| M16 | 12 |
| M20 | 7 |
| M25 | 4 |
| M32 | 3 |
| M40 | 2 |
| Conditions d'homologation |
cULus
RMRS DNV |
| Numéro de certificat (DNV) | TAE00002SM |
| Numéro de déclaration de conformité (DoC LVD) | DE PS2410 160412 001ISS03 |
| Nº de certificat (cULus) | E197061 |
| Charge utile max. | 3,2 kg |
| Classe de protection (UL) |
Type 4
Type 4X |
| Couple des vis du couvercle | 2,5 Nm |
| Couvercle | Oui |
| Degré de protection |
IP66
IP67 IP68 |
| Domaines d'utilisation : |
Industrie des processus
Transports Construction navale Industrie du conditionnement Installations portuaires Construction de machines |
| Epaisseur du matériau du coffret | 4,6 mm |
| Epaisseur du matériau du couvercle | 3 mm |
| Fixation de montage | Trous taraudés M5 |
| Fixation du coffret | Trous 6 mm |
| Fixation du couvercle | M5 torx stainless steel screws with slot |
| Hauteur de l'orifice d'accès | 150,8 mm |
| Largeur de l'orifice d'accès | 190,8 mm |
| Matériau | Aluminium AlSi12 |
| Matériau du joint | Silicone |
| Nombre de vis de couvercle | 4 |
| Normes | EN 45545-2:2013 |
| Plaque de presse-étoupes | Non |
| Remarque : degré de protection | IP68 (t=72h, h=1m) |
| Surface | non traité |
| Température de fonctionnement , max. | 135 °C |
| Température de fonctionnement , min. | -50 °C |
| Tenue aux chocs | 10 J version standard |
| WDU 10 / ZDU 10 | 1x12 |
| WDU 16 / ZDU 16 | 1x10 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x25 |
| WDU 4 / ZDU 4 | 1x21 |
| WDU 6 / ZDU 6 | 1x16 |
| Agrément/Certificat/Document de conformité |
[TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742)
[EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65075) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1939690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1939690000) |
| Notification de modification produit |
[Technical change to Klippon K® enclosure series](https://mdcop.weidmueller.com/mediadelivery/asset/900_296438)
[Technische Änderung für Klippon® K Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_296439) [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| Spécifications appel d'offre |
[Klippon K6 VMQ_1939690000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56432)
[Klippon K6 VMQ_1939690000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56542) |
| Documentation utilisateur | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40378) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E197061 |
Accessoires
-
Référence produit:3073110000Conditionnement:1 Pièce
Klippon K (boîtier vide en aluminium), Plaque de montage, Plaque de montage, Hauteur: 145 mm, Largeur: 183 mm, Profondeur: 2 mm, Matériau: Tôle d'acier, zinguée, zingué, argent
-
Référence produit:8000003903Conditionnement:20 Pièce
Rail profilé, TS 35, TS 35 x 7.5, Largeur: 172 mm, sans perçage longitudinal, Acier, zingué, chromé
-
Référence produit:3896100000Conditionnement:2 Pièce
Klippon EB (Essential Box), Séparateur, Hauteur: 11.2 mm, Largeur: 10 mm, Profondeur: 15 mm, Matériau: Acier, argent
-
Référence produit:3896300000Conditionnement:2 Pièce
Klippon EB (Essential Box), Séparateur, Hauteur: 11.2 mm, Largeur: 10 mm, Profondeur: 30 mm, Matériau: Acier, argent
-
Référence produit:3896200000Conditionnement:2 Pièce
Klippon EB (Essential Box), Séparateur, Hauteur: 11.2 mm, Largeur: 10 mm, Profondeur: 20 mm, Matériau: Acier, argent
-
Référence produit:1580360000Conditionnement:1 Pièce
Klippon POK (boîtier vide en polyester), Articulation extérieure, Charnière, Matériau: Aluminium AlSi12, argent
-
Référence produit:8000073096Conditionnement:20 Pièce
Rail profilé, TS 35, TS 35 x 15, Largeur: 172 mm, avec perçage longitudinal, Acier, à revêtement de zinc galvanique et passivé
-
Référence produit:9529080000Conditionnement:1 Pièce
Klippon K (boîtier vide en aluminium), Pied de montage, Pattes de fixation, Hauteur: 70 mm, Largeur: 33.5 mm, Profondeur: 12 mm, Matériau: Acier inox 1.4301, argent
-
Référence produit:0295900000Conditionnement:50 Pièce
Série SAK, Vis six pans creux, Visser, Nombre de pôles: 1
