Propriétés

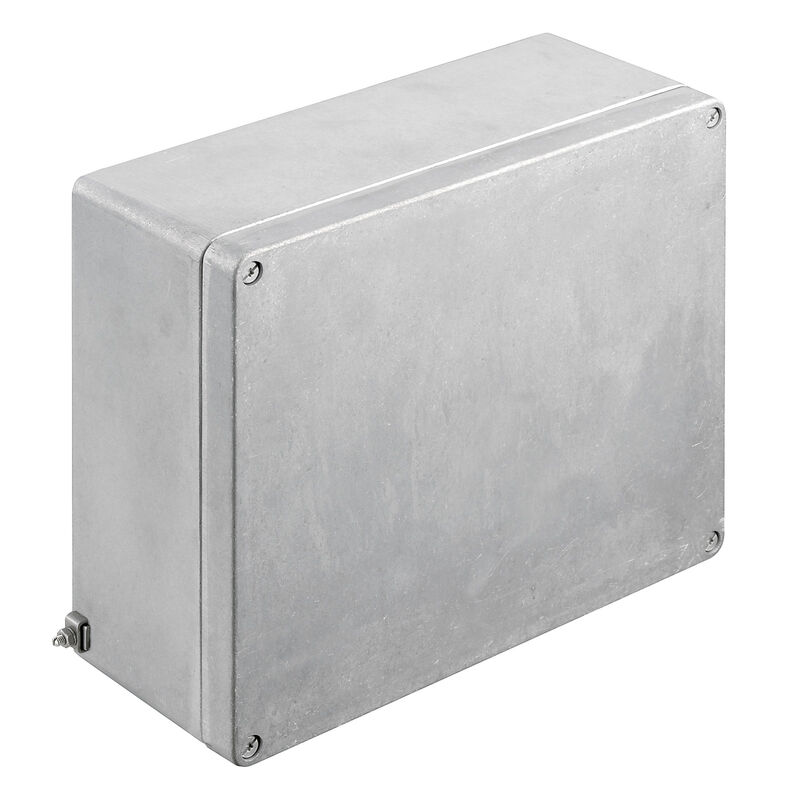

| Version | Klippon K (boîtier vide en aluminium), Boîtier vide, Coffret aluminium, Hauteur: 230 mm, Largeur: 280 mm, Profondeur: 111 mm, Matériau: Aluminium AlSi12, non traité, argent |
| Référence | 9526990000 |
| Type | KLIPPON K71 EX |
| GTIN (EAN) | 4032248019038 |
| Qté. | 1 Pièce |
| Profondeur | 111 mm |
| Profondeur (pouces) | 4,37 inch |
| Hauteur | 230 mm |
| Hauteur (pouces) | 9,055 inch |
| Largeur | 280 mm |
| Largeur (pouces) | 11,024 inch |
| Cote de fixation hauteur | 180 mm |
| Cote de fixation largeur | 260 mm |
| Poids net | 2 813,36 g |
| Température de fonctionnement | -60 °C...135 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 28 |
| M16 | 18 |
| M20 | 10 |
| M25 | 8 |
| M32 | 3 |
| M40 | 2 |
| M50 | 2 |
| M12 | 28 |
| M16 | 18 |
| M20 | 10 |
| M25 | 8 |
| M32 | 3 |
| M40 | 2 |
| M50 | 2 |
| M12 | 42 |
| M16 | 30 |
| M20 | 21 |
| M25 | 12 |
| M32 | 10 |
| M40 | 4 |
| M50 | 3 |
| Certificat Nº (ATEX) | IBEXU12ATEX1145X |
| Certificat Nº (IECEX) | IECEXIBE13.0001U |
| Conditions d'homologation |
DNV
GL RMRS ATEX IECEX UL AEx Class Div. CCC INMETRO |
| Numéro d'attestation de conformité (AoC) | DE PS2410 160308 001ISS03 |
| Numéro de certificat (DNV) | TAE00002SM |
| Numéro de certificat du boîtier de terminaisons (ATEX) | IBExU12ATEX1145 X |
| Numéro de certificat du boîtier de terminaisons (IECEx) | IECEx IBE 13.0002X |
| Numéro de certificat du boîtier de terminaisons (INMETRO) | LMP 23.0527X |
| Numéro de certificat du boîtier vide (ATEX) | IBExU12ATEX1144 U |
| Numéro de certificat du boîtier vide (IECEX) | IECEx IBE 13.0001U |
| Numéro de certificat du boîtier vide (INMETRO) | LMP 23.0526U |
| Numéro de déclaration de conformité (DoC LVD) | DE PS2410 160412 001ISS03 |
| Couple des vis du couvercle | 2,5 Nm |
| Couvercle | Oui |
| Degré de protection |
IP66
IP67 |
| Domaines d'utilisation : |
Zones explosibles
Industrie des processus Transports Industrie du conditionnement Construction navale Construction de machines Installations portuaires |
| Epaisseur du matériau du coffret | 4,5 mm |
| Epaisseur du matériau du couvercle | 3 mm |
| Fixation de montage | Trous taraudés M5 |
| Fixation du coffret | Trous 6 mm |
| Fixation du couvercle | M6 torx stainless steel screws with slot |
| Hauteur de l'orifice d'accès | 221 mm |
| Largeur de l'orifice d'accès | 271 mm |
| Matériau | Aluminium AlSi12 |
| Matériau du joint | Silicone |
| Nombre de vis de couvercle | 4 |
| Normes |
IEC 60079-0
IEC 60079-7 IEC 60079-31 EN 45545-2:2013 |
| Plaque de presse-étoupes | Non |
| Surface | non traité |
| Température de fonctionnement , max. | 135 °C |
| Température de fonctionnement , min. | -60 °C |
| Tenue aux chocs | Version ATEX 7 J |
| WDU 10 / ZDU 10 | 2x21 |
| WDU 16 / ZDU 16 | 2x17 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x43 |
| WDU 35 / ZDU 35 | 2x13 |
| WDU 4 / ZDU 4 | 2x36 |
| WDU 6 / ZDU 6 | 2x26 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Agrément/Certificat/Document de conformité |
[CCC 2020322303000040 Klippon K Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177320)
[UKCA TÜV 22 UKEX 7094 U](https://mdcop.weidmueller.com/mediadelivery/asset/900_263772) [INMETRO CERTIFICADO LMP 23.0526U - INVÓLUCROS VAZIOS Empty Enclosure KLIPPON K](https://mdcop.weidmueller.com/mediadelivery/asset/900_302046) [EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [EU Declaration of Conformity - Klippon K Terminal Box - DoC DE PS270X 160308 002ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_250959) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) [UKCA TÜV 22 UKEX 7095 X](https://mdcop.weidmueller.com/mediadelivery/asset/900_263773) [Attestation of Conformity - Klippon K Empty Enclosures - AoC DE PS2410 160308 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40360) [UKCA Attestation of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319943) [IBEXU12ATEX1145X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157739) [IECEXIBE13.0001U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157740) [IECEXIBE13.0002X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157741) [TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742) [IBEXU12ATEX1144U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157744) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55552) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9526990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9526990000) |
| Notification de modification produit |
[Technical change to Klippon K® enclosure series](https://mdcop.weidmueller.com/mediadelivery/asset/900_296438)
[Technische Änderung für Klippon® K Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_296439) [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| Spécifications appel d'offre |
[Klippon K71 Ex_9526990000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56486)
[Klippon K71 Ex_9526990000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56597) |
| Documentation utilisateur | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40381) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[MB OVERV. PROCESS WD DE](http://download.weidmueller.com/asset/download/file/40063)
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472) [MB PROCESS EN](http://download.weidmueller.com/asset/download/file/38262) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Agréments |     |
| ROHS | Conforme |
Accessoires
-
Référence produit:3073140000Conditionnement:1 Pièce
Klippon K (boîtier vide en aluminium), Plaque de montage, Plaque de montage, Hauteur: 213 mm, Largeur: 264 mm, Profondeur: 2 mm, Matériau: Tôle d'acier, zinguée, zingué, argent
-
Référence produit:9527590000Conditionnement:1 Pièce
Klippon K (boîtier vide en aluminium), Pied de montage, Pattes de fixation, Hauteur: 70 mm, Largeur: 33.5 mm, Profondeur: 12 mm, Matériau: Acier inox 1.4301, argent
-
Référence produit:0295900000Conditionnement:50 Pièce
Série SAK, Vis six pans creux, Visser, Nombre de pôles: 1
-
Référence produit:1285200000Conditionnement:1 Pièce
Klippon TB (Terminal Box), Kit de fixation de plaque signalétique, Hauteur: 12 mm, Largeur: 12 mm, Profondeur: 16.4 mm, Matériau: Acier inoxydable, non traité, argent
-
Référence produit:1580360000Conditionnement:1 Pièce
Klippon POK (boîtier vide en polyester), Articulation extérieure, Charnière, Matériau: Aluminium AlSi12, argent
-
Référence produit:8000073099Conditionnement:20 Pièce
Rail profilé, TS 35, TS 35 x 15, Largeur: 260 mm, avec perçage longitudinal, Acier, à revêtement de zinc galvanique et passivé
-
Référence produit:8866120000Conditionnement:20 Pièce
Rail profilé, TS 35, TS 35 x 7.5, Largeur: 260 mm, avec perçage longitudinal, Acier, à revêtement de zinc galvanique et passivé
