Propriétés

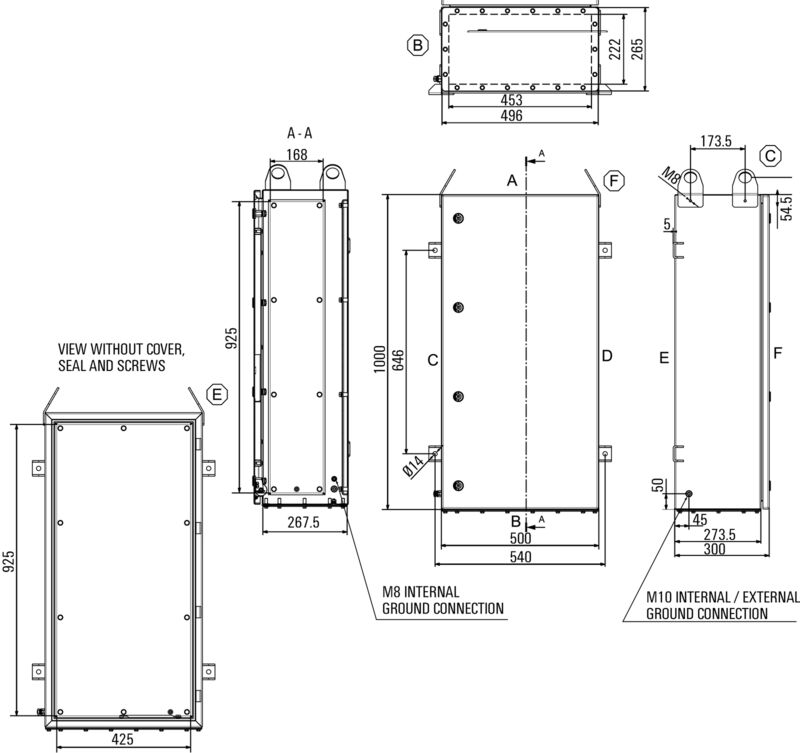

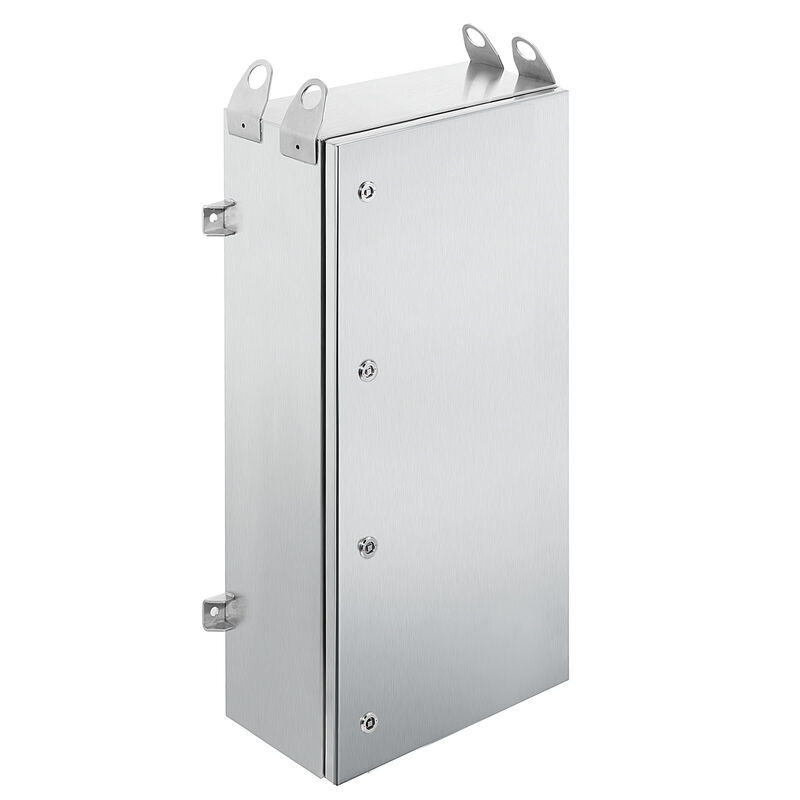

| Version | Klippon TBL (Terminal Box Large), Boîtier vide, Hauteur: 1000 mm, Largeur: 500 mm, Profondeur: 300 mm, Plaques presse-étoupes: inférieur, Matériau: Acier inoxydable 1.4404 (316L), brossé |
| Référence | 2698400000 |
| Type | KTBLQL1005030S4B1 LL1 |
| GTIN (EAN) | 4064675026648 |
| Qté. | 1 Pièce |
| Profondeur | 300 mm |
| Profondeur (pouces) | 11,811 inch |
| Hauteur | 1 000 mm |
| Hauteur (pouces) | 39,37 inch |
| Largeur | 500 mm |
| Largeur (pouces) | 19,685 inch |
| Cote de fixation hauteur | 646 mm |
| Cote de fixation largeur | 540 mm |
| Poids net | 88 000 g |
| Température de fonctionnement | -50 °C...135 °C |
| Statut de conformité RoHS | Conforme |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 220 |
| M16 | 149 |
| M20 | 116 |
| M25 | 84 |
| M32 | 50 |
| M40 | 36 |
| M50 | 28 |
| M63 | 18 |
| M75 | 10 |
| Numéro d'attestation de conformité (AoC) | DE PS2611 201111 001ISS02 |
| Numéro de certificat du boîtier vide (ATEX) | CML 20ATEX3029U |
| Numéro de certificat du boîtier vide (IECEX) | IECEx NEP 20.0005U |
| Numéro de déclaration de conformité (DoC LVD) | DE PS2611 201111 002ISS01 |
| Nº de certificat (cULus) | E508186 |
| Angle d'ouverture du couvercle | 100 ° |
| Couvercle | Oui |
| Degré de protection | IP66 |
| Epaisseur du matériau de la bride | 3 mm |
| Epaisseur du matériau du couvercle | 2,5 mm |
| Fixation du coffret | 4 pieds de montage soudés avec trous de 14 mm |
| Fixation du couvercle | Fermeture quart de tour avec insert carré |
| Hauteur de l'orifice d'accès | 925 mm |
| Largeur de l'orifice d'accès | 425 mm |
| Matériau | Acier inoxydable 1.4404 (316L) |
| Matériau du joint | Silicone |
| Montage de la plaque de presse-étoupes | Vis 6 pans M6 10 SW |
| Plaque de presse-étoupes | Oui |
| Plaques presse-étoupes | inférieur |
| Position tige PE | Boîtier côté C |
| Résistance du matériau | 2 mm |
| Surface | brossé |
| Taille de clé | 10 mm |
| Température de fonctionnement , max. | 135 °C |
| Température de fonctionnement , min. | -50 °C |
| Tenue aux chocs |
Version ATEX 7 J
10 J version standard |
| Version des œillets de levage | 4 oeillets soudés |
| Informations sur le produit | The mounting plates are included in the delivery scope of the enclosure. The mounting plates are made of galvanised sheet steel. Fixing material is only included for the mounting plates. |
| Agrément/Certificat/Document de conformité |
[CML 20ATEX3029U](https://mdcop.weidmueller.com/mediadelivery/asset/900_207431)
[IECEx NEP 20.0005U](https://mdcop.weidmueller.com/mediadelivery/asset/900_207432) [Attestation of Conformity - Klippon® TBL Series Empty Enclosure - AoC DE PS2611 201111 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_207430) [CERTIFICADO LMP 23.0529X _ESTAÇÃO DE CONTROLE GRANDE KLIPPON CSL - REV.00](https://mdcop.weidmueller.com/mediadelivery/asset/900_302416) [EU Declaration of Conformity - Klippon KTBL Empty Enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_318951) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_302634) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2698400000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Agréments |    |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E508186 |
