LM 5.00/21/90 3.5SN OR BX

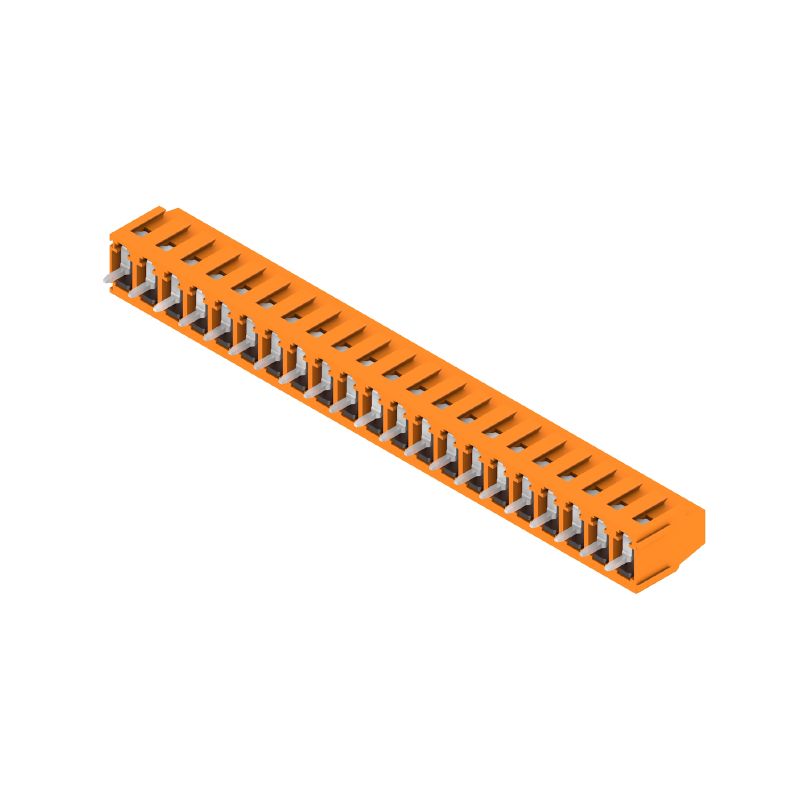

Bloc de jonction pour circuit imprimé, 5.00 mm, Nombre de pôles: 21, 90°, Longueur du picot à souder (l): 3.5 mm, étamé, Orange, Raccordement vissé, Plage de serrage, max. : 2.5 mm², Boîte
Référence produit
1234180000
Propriétés
| Version | Bloc de jonction pour circuit imprimé, 5.00 mm, Nombre de pôles: 21, 90°, Longueur du picot à souder (l): 3.5 mm, étamé, Orange, Raccordement vissé, Plage de serrage, max. : 2.5 mm², Boîte |
| Référence | 1234180000 |
| Type | LM 5.00/21/90 3.5SN OR BX |
| GTIN (EAN) | 4050118018448 |
| Qté. | 12 Pièce |
| Indices de produit |
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm² UL: 300 V / 15 A / AWG 24 - AWG 14 |
| Emballage | Boîte |
| Profondeur | 10 mm |
| Profondeur (pouces) | 0,394 inch |
| Hauteur | 17,3 mm |
| Hauteur (pouces) | 0,681 inch |
| Hauteur version la plus basse | 13,8 mm |
| Largeur | 105,55 mm |
| Largeur (pouces) | 4,156 inch |
| Poids net | 25,2 g |
| REACH SVHC | / |
| Statut de conformité RoHS | Conforme sans exemption |
| Famille de produits | OMNIMATE Signal - série LM |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Montage sur le circuit imprimé | Raccordement soudé THT |
| Orientation de la sortie du conducteur | 90° |
| Pas en mm (P) | 5 mm |
| Pas en pouces (P) | 0,197 " |
| Nombre de pôles | 21 |
| Nombre de pôles | 1 |
| Juxtaposables côté client | Oui |
| Nombre de séries | 1 |
| nombre maximal de pôles juxtaposables par rangée | 24 |
| Longueur du picot à souder (l) | 3,5 mm |
| Dimensions du picot à souder | 0,95 x 0,8 mm |
| Diamètre du trou d'implantation (D) | 1,3 mm |
| Tolérance du diamètre du trou d'implantation (D) | + 0,1 mm |
| Nombre de picots par pôle | 1 |
| Lame de tournevis | 0,6 x 3,5 |
| Norme lame de tournevis | DIN 5264 |
| Couple de serrage, min. | 0,4 Nm |
| Couple de serrage, max. | 0,5 Nm |
| Vis de serrage | M 2,5 |
| Longueur de dénudage | 6 mm |
| L1 en mm | 100 mm |
| L1 en pouce | 3,937 " |
| Protection au toucher selon DIN VDE 0470 | IP 20 |
| Protection au toucher selon DIN VDE 57 106 | protection doigt |
| Degré de protection | IP20 |
| Résistance de passage | 1,20 mΩ |
| Tenue d’isolation | ≥ 108 Ω |
| Matériau isolant | Wemid (PA) |
| Couleur | Orange |
| Tableau des couleurs (similaire) | RAL 2000 |
| Groupe de matériaux isolants | I |
| Indice de Poursuite Comparatif (CTI) | ≥ 600 |
| Tenue d’isolation | ≥ 108 Ω |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | étamé |
| Traitement |
Ni 1-3 μm
4-6 μm SN |
| Type étamé | mat |
| Structure en couches du raccordement soudé | 1...3 µm Ni / 4...6 µm Sn mat |
| Température de stockage, min. | -40 °C |
| Température de stockage, max. | 70 °C |
| Température de fonctionnement , min. | -50 °C |
| Température de fonctionnement , max. | 120 |
| Plage de température montage, min. | -25 °C |
| Plage de température montage, max. | 120 °C |
| Plage de serrage, min. | 0,2 mm² |
| Plage de serrage, max. | 2,5 mm² |
| Section de raccordement du conducteur, AWG, min. | AWG 24 |
| Section de raccordement du conducteur, AWG, max. | AWG 14 |
| Rigide, min. H05(07) V-U | 0,2 mm² |
| Rigide, max. H05(07) V-U | 2,5 mm² |
| souple, min. H05(07) V-K | 0,2 mm² |
| souple, max. H05(07) V-K | 2,5 mm² |
| avec embout isolé DIN 46 228/4, min. | 0,25 mm² |
| avec embout isolé DIN 46 228/4, max. | 1,5 mm² |
| avec embout, DIN 46228 pt 1, min. | 0,25 mm² |
| avec embout selon DIN 46 228/1, max. | 1,5 mm² |
| Jauge à bouchon selon EN 60999 a x b ; ø | 2,4 mm x 1,5 mm; 1,9mm |
| Raccordement |
|
| Texte de réference |
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P) |
| testé selon la norme |
IEC 60664-1
IEC 61984 |
| Courant nominal, nombre de pôles min. (Tu = 20 °C) | 17,5 A |
| Courant nominal, nombre de pôles max. (Tu = 20 °C) | 16 A |
| Courant nominal, nombre de pôles min. (Tu = 40 °C) | 17,5 A |
| Courant nominal, nombre de pôles max. (Tu = 40 °C) | 14,2 A |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 630 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 320 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/3 | 250 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 4 kV |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 4 kV |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/3 | 4 kV |
| Tenue aux courants de faible durée | 3 x 1s mit 120 A |
| Institut (CSA) | CSA |
| Certificat Nº (CSA) | 200039-1815154 |
| Tension nominale (groupe d'utilisation B / CSA) | 300 V |
| Tension nominale (groupe d'utilisation D / CSA) | 300 V |
| Courant nominal (groupe d'utilisation B / CSA) | 18 A |
| Courant nominal (groupe d'utilisation D / CSA) | 10 A |
| Section de raccordement de câble AWG, min. | AWG 24 |
| Section de raccordement de câble AWG, max. | AWG 14 |
| Référence aux valeurs approuvées | Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément. |
| Institut (cURus) | CURUS |
| Certificat Nº (cURus) | E60693 |
| Tension nominale (groupe d'utilisation B / UL 1059) | 300 V |
| Tension nominale (groupe d'utilisation D / UL 1059) | 300 V |
| Courant nominal (groupe d'utilisation B / UL 1059) | 15 A |
| Courant nominal (groupe d'utilisation D / UL 1059) | 10 A |
| Section de raccordement de câble AWG, min. | AWG 24 |
| Section de raccordement de câble AWG, max. | AWG 14 |
| Référence aux valeurs approuvées | Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément. |
| Emballage | Boîte |
| Longueur VPE | 275 mm |
| Largeur VPE | 150 mm |
| Hauteur VPE | 105 mm |
| Test : durabilité des marquages |
|
| Test : section à fixer |
|
| Test des dommages causés aux et au desserrage accidentel des conducteurs |
|
| Test de décrochage |
|
| Conformité IPC | Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande. |
| Remarques |
• Courant nominal par rapport à la section nominale et au Nb min. de pôles. • Embouts nus selon DIN 46228/1 • Embouts isolés selon DIN 46228/4 • Sur le schéma, P = pas • Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables. • Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois |
