LMFV 5.00/13/90 3.5SN BK BX

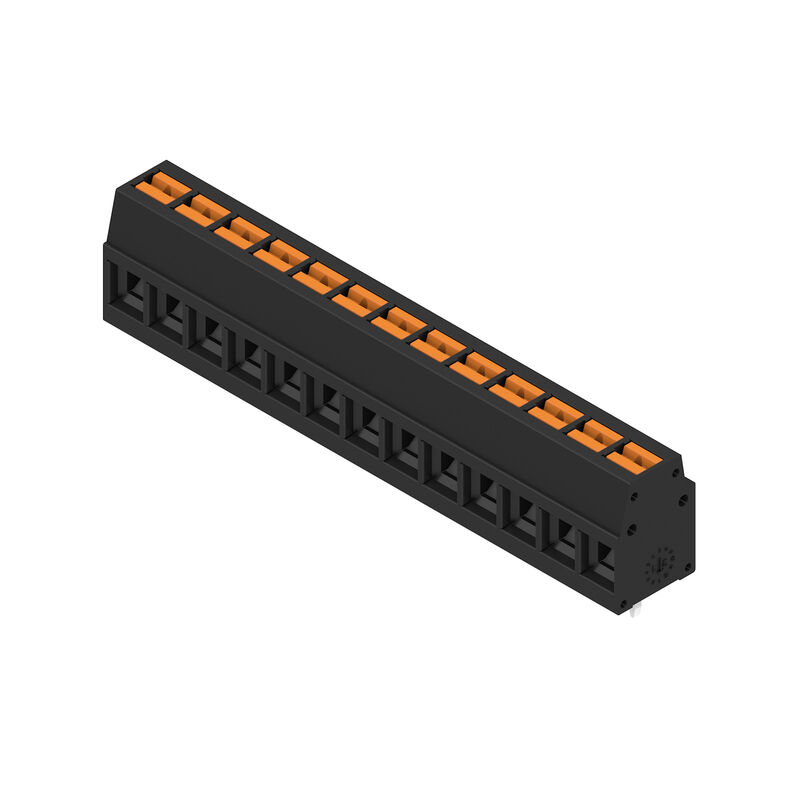

Illustration du produit
LMFV 5.00/13/90 3.5SN BK BX

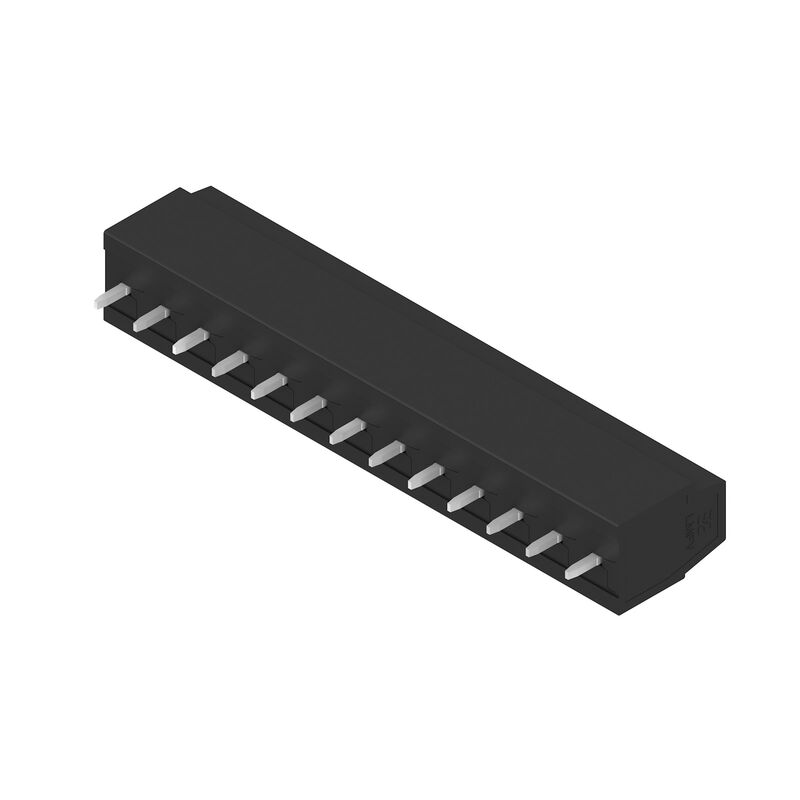

Illustration du produit
LMFV 5.00/13/90 3.5SN BK BX
Dimensional drawing
LMFV 5.00/13/90 3.5SN BK BX
Courbe de dérating
LMFV 5.00/13/90 3.5SN BK BX
Courbe de dérating

LMFV 5.00/13/90 3.5SN BK BX

Zacisk płytki drukowanej, 5.00 mm, Liczba biegunów: 13, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, czarny, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 2.5 mm², skrzynia

Référence produit 2787450000
Fiche technique Soutien à l'ingénierie
Autres produits de la même gamme 23
Agréments 일반 주문 데이터 Dimensions et poids Conformité environnementale du produit Paramètres du système Données des matériaux Conducteurs indiqués pour raccordement Jmenovité údaje podle IEC Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

일반 주문 데이터

Версия
Zacisk płytki drukowanej, 5.00 mm, Liczba biegunów: 13, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, czarny, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 2.5 mm², skrzynia
Заказ №
2787450000
Тип
LMFV 5.00/13/90 3.5SN BK BX
GTIN (EAN)
4064675065296
Кол.
56 Pièce
Indices de produit
IEC: 630 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Emballage
Boîte

Dimensions et poids

Глубина
10 mm
Byggdjup (tum)
0,394 inch
Высота
17,3 mm
Hauteur (pouces)
0,681 inch
Ширина
65,5 mm
Largeur (pouces)
2,579 inch
Масса нетто
18,2 g

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres du système

Серия изделия
OMNIMATE Signal - série LMF
Метод проводного соединения
PUSH IN avec actionneur
Монтаж на печатной плате
Raccordement soudé THT
Направление вывода кабеля
90°
Delning i mm (P)
5 mm
Delning i tum (P)
0,197 "
Nombre de pôles
13
Polradstal
1
Nombre de séries
1
Длина штифта для припайки (l)
3,5 mm
Размеры выводов под пайку
0,95 x 0,8 mm
Skruvmejselklinga
0,6 x 3,5
Longueur de dénudage
8 mm
Tolérance de longueur de dénudage
  • min.:
    -1 mm
  • max.:
    0 mm
L1 en mm
60 mm
L1 en pouce
2,36 "
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
protection doigt
Degré de protection
IP20

Données des matériaux

Isoleringsmaterial
PA
Färgkod
noir
Färg manöverelement
Orange
Färgtabell (jämförbar)
RAL 9011
CTI (Comparative Tracking Index)
≥ 600
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Alliage de cuivre
Kontaktyta
étamé
Ytbehandling
4-8 μm SN
Structure en couches du raccordement soudé
4...8 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-40 °C
Température de fonctionnement , max.
115 °C

Conducteurs indiqués pour raccordement

Диапазон зажима, мин.
0,2 mm²
Диапазон зажима, макс.
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
entrådig, min. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
2,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
2,5 mm²
С наконечником DIN 46 228/4, мин.
0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.
1,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,2 mm²
med ändhylsa enligt DIN 46 228/1, max.
1,5 mm²
Referenstext
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Jmenovité údaje podle IEC

Märkström, min. antal poler (Tu=20°C)
24 A
Märkström, max. antal poler (Tu=20°C)
24 A
Märkström, min. antal poler (Tu=40°C)
24 A
Märkström, max. antal poler (Tu=40°C)
23,1 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
630 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
350 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV

Données nominales selon UL 1059

Институт (UR)
UR
Сертификат № (UR)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
15 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 24
Ledardiameter AWG, max.
AWG 14
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Упаковка
Boîte
Длина VPE
170 mm
VPE с
130 mm
Высота VPE
50 mm

Note importante

Соответствие IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Примечания

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• La prise de test ne peut être utilisée que comme point de récupération du potentiel.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
