LMFV 5.00/16/90 3.5SN BK BX
Изображение изделия

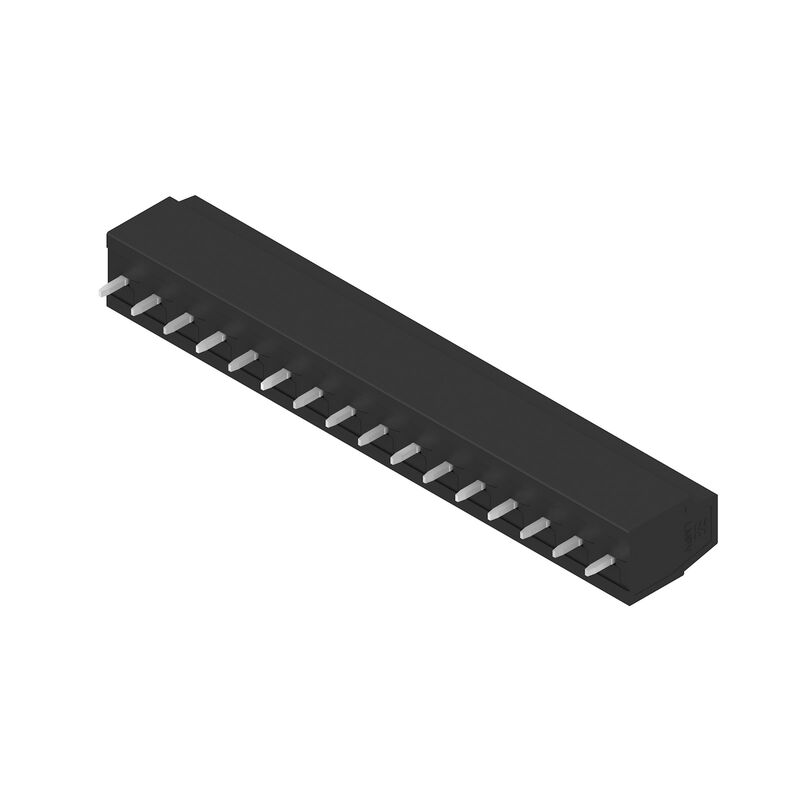

LMFV 5.00/16/90 3.5SN BK BX
Изображение изделия

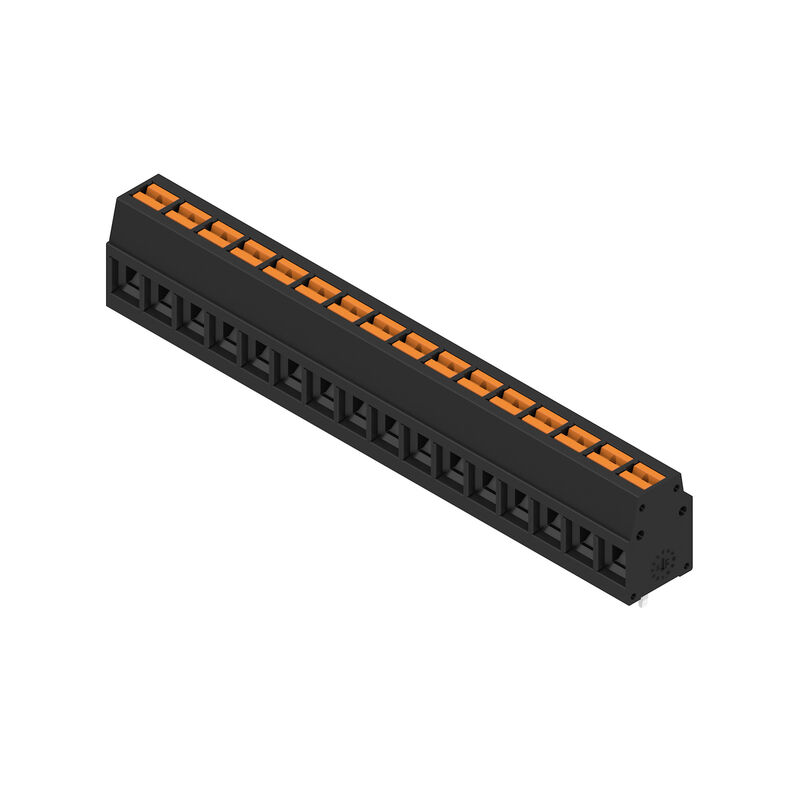

LMFV 5.00/16/90 3.5SN BK BX
Dimensional drawing
LMFV 5.00/16/90 3.5SN BK BX
Кривая ухудшения параметров
LMFV 5.00/16/90 3.5SN BK BX
Кривая ухудшения параметров

LMFV 5.00/16/90 3.5SN BK BX

Svorka PCB, 5.00 mm, Počet pólů: 16, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, černá, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 2.5 mm², Box

№ продукта 2787480000
Загрузить спецификации Инженерная поддержка
Связанные продукты 23
Approvals Všeobecné objednací údaje Rozměry a hmotnosti Environmental Product Compliance Parametry systému Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Datos nominales según UL 1059 Packing Important note Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Všeobecné objednací údaje

Версия
Svorka PCB, 5.00 mm, Počet pólů: 16, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, černá, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 2.5 mm², Box
Заказ №
2787480000
Тип
LMFV 5.00/16/90 3.5SN BK BX
GTIN (EAN)
4064675065326
Кол.
48 Pièce
Indices de produit
IEC: 630 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Emballage
Boîte

Rozměry a hmotnosti

Глубина
10 mm
Глубина (дюймов)
0,394 inch
Высота
17,3 mm
Height (inches)
0,681 inch
Ширина
80,5 mm
Anchura (pulgadas)
3,169 inch
Масса нетто
22,4 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parametry systému

Серия изделия
OMNIMATE Signal - series LMF
Метод проводного соединения
PUSH IN with actuator
Монтаж на печатной плате
Conexión por soldadura THT
Направление вывода кабеля
90°
Шаг в мм (P)
5 mm
Шаг в дюймах (P)
0,197 "
Nombre de pôles
16
Количество полюсных рядов
1
Sorok száma
1
Длина штифта для припайки (l)
3,5 mm
Размеры выводов под пайку
0,95 x 0,8 mm
Лезвие отвертки
0.6 x 3.5
Stripping length
8 mm
Avisoleringslängd, tolerans
  • min.:
    -1 mm
  • max.:
    0 mm
L1 in mm
75 mm
L1 в дюймах
2,95 "
Защита от прикосновения согласно DIN VDE 0470
IP 20
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Вид защиты
IP20

Údaje o materiálu

Изоляционный материал
PA
Цветовой код
black
Цвет элементов управления
orange
Таблица цветов (аналогич.)
RAL 9011
Сравнительный показатель пробоя (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Материал контакта
Lega in rame
Поверхность контакта
stagnato
Покрытие
4-8 μm SN
Struttura a strati del collegamento a saldare
4...8 µm Sn opaco
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-40 °C
Рабочая температура, макс.
115 °C

Vodiče vhodné k připojení

Диапазон зажима, мин.
0,2 mm²
Диапазон зажима, макс.
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
2,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
2,5 mm²
С наконечником DIN 46 228/4, мин.
0,25 mm²
С наконечником DIN 46 228/4, макс.
1,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,2 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1,5 mm²
Текст ссылки
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

Jmenovité údaje podle IEC

Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
24 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
24 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
24 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
23,1 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
630 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
350 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV

Datos nominales según UL 1059

Институт (UR)
UR
Сертификат № (UR)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
15 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Packing

Упаковка
Box
Длина VPE
170 mm
VPE с
130 mm
Высота VPE
50 mm

Important note

Соответствие IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Примечания
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • La toma de prueba solo puede utilizarse como punto de recepción potencial.
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
