LPD350/4-20MA/0-100.0/X AU
LPD350/4-20MA/0-100.0/X AU

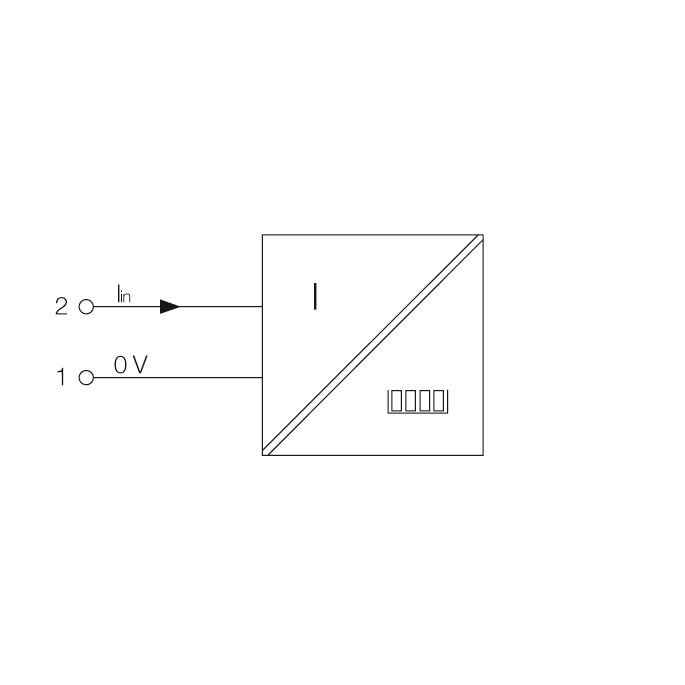

Symbole électrique
LPD350/4-20MA/0-100.0/X AU
LPD350/4-20MA/0-100.0/X AU

LPD350/4-20MA/0-100.0/X AU

Ce produit n’est plus disponible.

Produit de remplacement: 2920000000

Alimenté par les boucles de courant d'entrée

Référence produit 7940010163
Fiche technique Téléchargements de produits
Accessoires 1
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Display Caractéristiques générales Entrée Sortie (analogique) Coordination de l'isolation Caractéristiques de raccordement Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E256486
Numéro de certificat (cULusEX)
E338066

Informations générales de commande

Version
Alimenté par les boucles de courant d'entrée
Référence
7940010163
Type
LPD350/4-20MA/0-100.0/X AU
GTIN (EAN)
4032248565641
Qté.
1 Pièce
Statut de livraison
Supprimé
Dernière date de commande
/Date(1711580400000)/
Produit de remplacement
[2920000000](~/p/2920000000)

Dimensions et poids

Profondeur
30 mm
Profondeur (pouces)
1,181 inch
Hauteur
50 mm
Hauteur (pouces)
1,968 inch
Largeur
20 mm
Largeur (pouces)
0,787 inch
Longueur
75 mm
Longueur (pouces)
2,953 inch
Poids net
198 g

Températures

Température de stockage
-25 °C...70 °C
Température de fonctionnement
0 °C...60 °C
Humidité
5 à 95 % (sans condensation)

Conformité environnementale du produit

Statut de conformité RoHS
Conforme
REACH SVHC
Lead 7439-92-1

Display

Format
1 ligne
Mise à l'échelle
variable
Points décimaux
99.99
Type
3,5 digits, LCD noir sur fond clair, 12,7 mm
Zone d#92affichage
-1999…1999
0…100 %
-999...9999

Caractéristiques générales

Coefficient de température
Offset ± 0,1 incrément digital par °C
Plage de réglage ± 0,1 incrément digital par °C
<0,02 % / °C

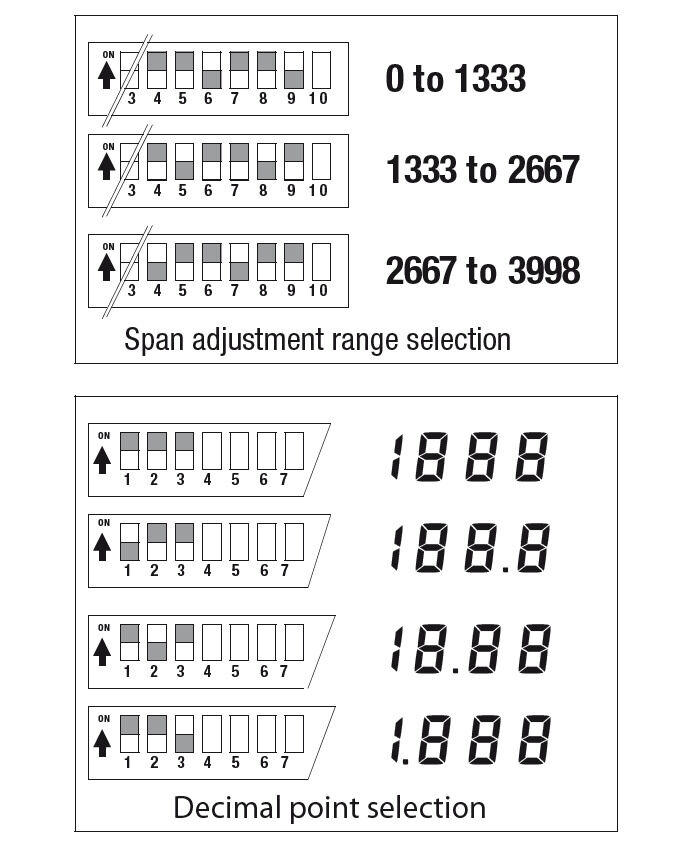

Configuration
DIP-switch
Consommation de puissance
6 W @ 24 V DC
Degré de protection
IP20
IP65
Entrée/sortie
Entrée courant
Fréquence d'échantillonnage
2,5 x pro s
Fréquence de coupure (-3 dB)
5 Hz
Linéarité
<0,1 % typ.
Montage sur rail profilé
Oui
TS 35
Précision
± 0,05 % de la plage de signal ± 1 incrément digital
0.1% of FSR
Précision de reproductibilité
± 0,05 % de la plage de signal
Réponse à un échelon
200 ms (10...90 %)
300 ms (10...90 %)
Type de montage
Montage dans tableau de commutation
Montage frontal
Rail profilé
Type de raccordement
Raccordement vissé

Entrée

Courant d'entrée
4...20 mA
Courant d'entrée, max.
100 mA constant / 500 mA pour 10 s
Nombre d’entrées
1
Réponse à un échelon min.
300 ms (10...90 %)
Résistance d'entrée
125 Ω
Temps de réaction
<50 ms
Type
Entrée de courant

Sortie (analogique)

Nombre de sorties analogiques
1

Coordination de l'isolation

Degré de pollution
2
Normes
EN 50178
Normes CEM
EN 50178
EN 61326
Tension nominale (texte)
300 Veff

Caractéristiques de raccordement

Technique de raccordement de conducteurs
Raccordement vissé
Type de raccordement
Raccordement vissé
Sections de raccordement, raccordement nominal
1,5 mm²
Plage de serrage, min.
0,5 mm²
Plage de serrage, max.
2,5 mm²
Section de raccordement du conducteur, souple, min.
0,5 mm²
Section de raccordement du conducteur, à brins semi-rigides fins, max.
2 mm²

Classifications

ETIM 8.0
EC000677
ETIM 9.0
EC000677
ETIM 10.0
EC000677
ECLASS 14.0
27-14-31-10
ECLASS 15.0
27-14-31-10
