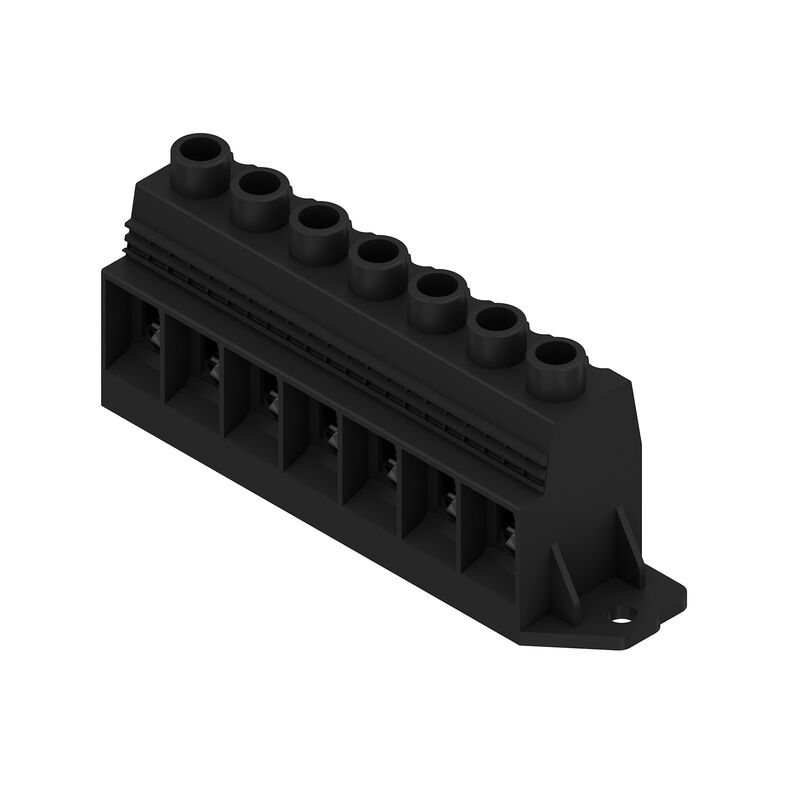

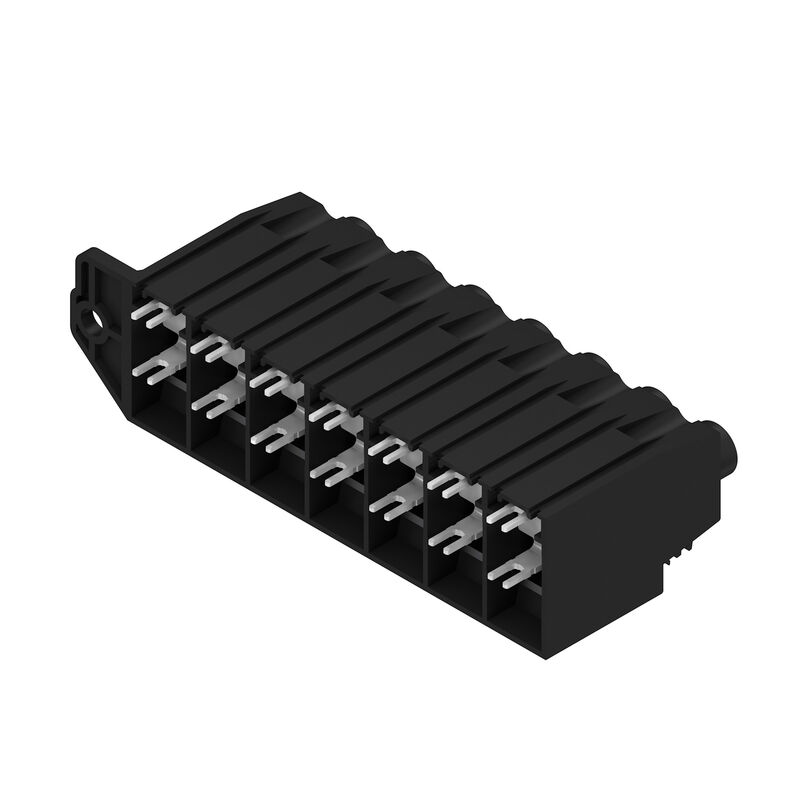

LXXX 15.00/07/90FR 4.5SN BK BX — Illustration du produit

Fiche technique Composant simple EDA Autres produits de la même gamme

LXXX 15.00/07/90FR 4.5SN BK BX

Bloc de jonction pour circuit imprimé, 15.00 mm, Nombre de pôles: 7, 90°, Longueur du picot à souder (l): 4.5 mm, étamé, noir, Raccordement vissé, Plage de serrage, max. : 50 mm², Boîte

Référence produit 1386670000

Propriétés

Informations générales de commande

Version	Bloc de jonction pour circuit imprimé, 15.00 mm, Nombre de pôles: 7, 90°, Longueur du picot à souder (l): 4.5 mm, étamé, noir, Raccordement vissé, Plage de serrage, max. : 50 mm², Boîte
Référence	1386670000
Type	LXXX 15.00/07/90FR 4.5SN BK BX
GTIN (EAN)	4050118186789
Qté.	10 Pièce
Indices de produit	IEC: 1000 V / 150 A / 0.5 - 50 mm² UL: 600 V / 126 A / AWG 20 - AWG 1
Emballage	Boîte

Dimensions et poids

Profondeur	31 mm
Profondeur (pouces)	1,22 inch
Hauteur	56 mm
Hauteur (pouces)	2,205 inch
Hauteur version la plus basse	51,5 mm
Largeur	120,5 mm
Largeur (pouces)	4,744 inch
Poids net	208,045 g

Conformité environnementale du produit

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Paramètres du système

Famille de produits	OMNIMATE Power - série LXXX
Technique de raccordement de conducteurs	Raccordement vissé
Montage sur le circuit imprimé	Raccordement soudé THT
Orientation de la sortie du conducteur	90°
Pas en mm (P)	15 mm
Pas en pouces (P)	0,591 "
Nombre de pôles	7
Nombre de pôles	1
Juxtaposables côté client	Non
Nombre de séries	1
Longueur du picot à souder (l)	4,5 mm
Dimensions du picot à souder	1,2 x 1,2 mm
Diamètre du trou d'implantation (D)	1,6 mm
Tolérance du diamètre du trou d'implantation (D)	+ 0,1 mm
Nombre de picots par pôle	4
Lame de tournevis	1,2 x 6,5
Norme lame de tournevis	DIN 5264
Couple de serrage, min.	2,5 Nm
Couple de serrage, max.	4 Nm
Vis de serrage	M 6
Longueur de dénudage	18 mm
L1 en mm	90 mm
L1 en pouce	3,545 "
Protection au toucher selon DIN VDE 0470	IP 20
Degré de protection	IP20

Données des matériaux

Matériau isolant	Wemid (PA)
Couleur	noir
Tableau des couleurs (similaire)	RAL 9011
Groupe de matériaux isolants	I
Indice de Poursuite Comparatif (CTI)	≥ 600
Classe d'inflammabilité selon UL 94	V-0
Matériau des contacts	Alliage de cuivre
Surface du contact	étamé
Traitement	SN 4-6 μm
Structure en couches du raccordement soudé	1.5...3 µm Ni / 4...6 µm Sn mat
Température de stockage, min.	-40 °C
Température de stockage, max.	70 °C
Température de fonctionnement , min.	-50 °C
Température de fonctionnement , max.	120 °C
Plage de température montage, min.	-25 °C
Plage de température montage, max.	120 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.	0,5 mm²
Plage de serrage, max.	50 mm²
Section de raccordement du conducteur, AWG, min.	AWG 20
Section de raccordement du conducteur, AWG, max.	AWG 1
Rigide, min. H05(07) V-U	0,5 mm²
Rigide, max. H05(07) V-U	16 mm²
Semi-rigide, min. H07V-R	6 mm²
multibrin, max. H07V-R	50 mm²
souple, min. H05(07) V-K	0,5 mm²
souple, max. H05(07) V-K	35 mm²
avec embout isolé DIN 46 228/4, min.	0,5 mm²
avec embout isolé DIN 46 228/4, max.	35 mm²
avec embout, DIN 46228 pt 1, min.	0,5 mm²
avec embout selon DIN 46 228/1, max.	35 mm²
Raccordement	Section pour le raccordement du conducteur: Type: câblage fin nominal: 2,5 mm² Embout: Longueur de dénudage: nominal: 20 mm Embout recommandé: 9019180000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 9004090000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 4 mm² Embout: Longueur de dénudage: nominal: 20 mm Embout recommandé: 9019210000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 9004110000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 6 mm² Embout: Longueur de dénudage: nominal: 20 mm Embout recommandé: 0565700000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 9004130000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 10 mm² Embout: Longueur de dénudage: nominal: 21 mm Embout recommandé: 0565800000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 0379300000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 16 mm² Embout: Longueur de dénudage: nominal: 21 mm Embout recommandé: 0566000000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 0375200000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 1,5 mm² Embout: Longueur de dénudage: nominal: 20 mm Embout recommandé: 0565600000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 9004070000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 35 mm² Embout: Longueur de dénudage: nominal: 19 mm Embout recommandé: 9019320000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 0368900000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 50 mm² Embout: Longueur de dénudage: nominal: 18 mm Embout recommandé: 9004210000
Texte de réference	Choisissez la longueur des embouts en fonction du produit et de la tension nominale. Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Données nominales selon CEI

testé selon la norme	IEC 60664-1 IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)	150 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)	150 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	8 kV

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)	600 V
Tension nominale (groupe d'utilisation C / CSA)	600 V
Tension nominale (groupe d'utilisation D / CSA)	600 V
Courant nominal (groupe d'utilisation B / CSA)	127 A
Courant nominal (groupe d'utilisation C / CSA)	127 A
Courant nominal (groupe d'utilisation D / CSA)	5 A
Section de raccordement de câble AWG, min.	AWG 20
Section de raccordement de câble AWG, max.	AWG 1

Données nominales selon UL 1059

Institut (UR)	UR
Certificat Nº (UR)	E60693
Tension nominale (groupe d'utilisation B / UL 1059)	600 V
Tension nominale (groupe d'utilisation C / UL 1059)	600 V
Courant nominal (groupe d'utilisation B / UL 1059)	126 A
Courant nominal (groupe d'utilisation C / UL 1059)	126 A
Section de raccordement de câble AWG, min.	AWG 20
Section de raccordement de câble AWG, max.	AWG 1
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage	Boîte
Longueur VPE	355 mm
Largeur VPE	141 mm
Hauteur VPE	61 mm

Contrôles de type

Test : durabilité des marquages	Norme: DIN EN 60512-1-1 / 01.03 Test: marque d'origine, identification du type, type de matériau, pas, date horloge, marque d'agrément CSA, marque d'agrément UL, longévité Évaluation: disponible
Test : section à fixer	Norme: DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02 Type de conducteur: Type de conducteur et section du conducteur: rigide 0,5 mm² Type de conducteur et section du conducteur: semi-rigide 0,5 mm² Type de conducteur et section du conducteur: rigide 16 mm² Type de conducteur et section du conducteur: souple 35 mm² Type de conducteur et section du conducteur: AWG 20/1 Type de conducteur et section du conducteur: AWG 20/19 Type de conducteur et section du conducteur: AWG 10/1 Type de conducteur et section du conducteur: AWG 1/19 Type de conducteur et section du conducteur: H07V-R50 Type de conducteur et section du conducteur: H07V-K35 Évaluation: réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs	Norme: DIN EN 60999-1 section 9.5 / 12.00 Exigence: 0,3 kg Type de conducteur: Type de conducteur et section du conducteur: rigide 0,5 mm² Type de conducteur et section du conducteur: semi-rigide 0,5 mm² Type de conducteur et section du conducteur: AWG 20/1 Type de conducteur et section du conducteur: AWG 20/19 Évaluation: réussite Exigence: 1,4 kg Type de conducteur: Type de conducteur et section du conducteur: AWG 10/1 Évaluation: réussite Exigence: 2.0 kg Type de conducteur: Type de conducteur et section du conducteur: semi-rigide 10 mm² Évaluation: réussite Exigence: 8,6 kg Type de conducteur: Type de conducteur et section du conducteur: AWG 1/19 Évaluation: non contrôlé Exigence: 8,6 kg Type de conducteur: Type de conducteur et section du conducteur: souple 35 mm² Évaluation: réussite
Test de décrochage	Norme: DIN EN 60999 section 8.5 / 04.94 Exigence: ≥20 N Type de conducteur: Type de conducteur et section du conducteur: rigide 0,5 mm² Type de conducteur et section du conducteur: semi-rigide 0,5 mm² Type de conducteur et section du conducteur: AWG 20/1 Type de conducteur et section du conducteur: AWG 20/19 Évaluation: réussite Exigence: ≥80 N Type de conducteur: Type de conducteur et section du conducteur: AWG 10/1 Évaluation: réussite Exigence: ≥ 90N Type de conducteur: Type de conducteur et section du conducteur: semi-rigide 10 mm² Évaluation: réussite Exigence: > 236 N Type de conducteur: Type de conducteur et section du conducteur: AWG 1/19 Évaluation: non contrôlé Exigence: > 190 N Type de conducteur: Type de conducteur et section du conducteur: souple 35 mm² Évaluation: réussite

Note importante

Conformité IPC

Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Remarques

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• IP 20 de 16 mm² à 50 mm²
• La prise de test ne peut être utilisée que comme point de récupération du potentiel.
• Les embouts sont obligatoires pour les conducteurs semi-rigides comportant plus de 19 brins.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
