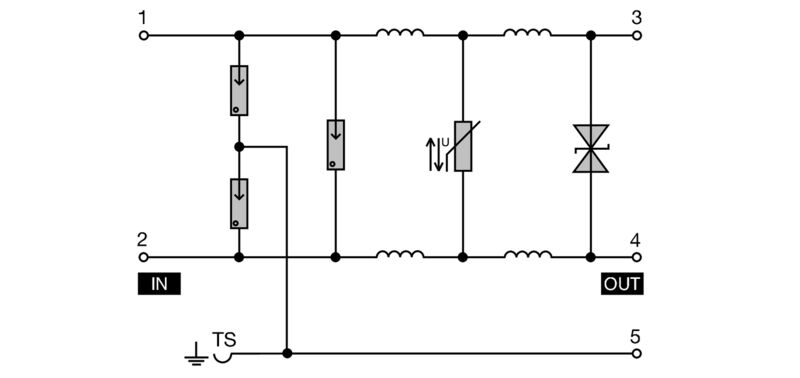

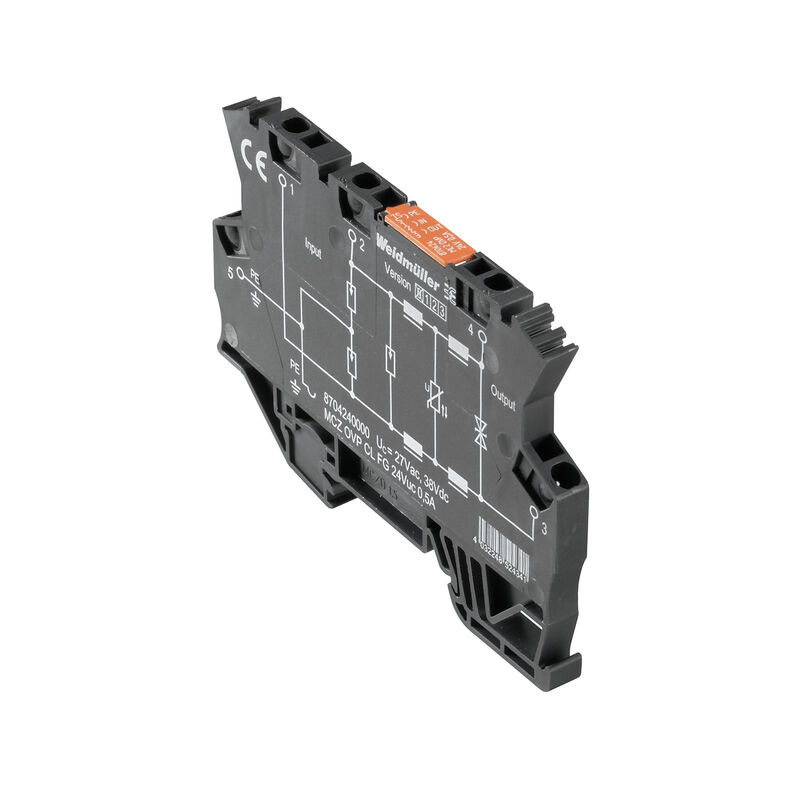

MCZ OVP CL FG 24VUC 0,5A

Protection surtension mesure-commande-régulation, Protection surtension, MCR

Référence produit 8704240000

Propriétés

Informations générales de commande

Version	Protection surtension mesure-commande-régulation, Protection surtension, MCR
Référence	8704240000
Type	MCZ OVP CL FG 24VUC 0,5A
GTIN (EAN)	4032248524341
Qté.	10 Pièce

Dimensions et poids

Profondeur	63,5 mm
Profondeur (pouces)	2,5 inch
Hauteur	91 mm
Hauteur (pouces)	3,583 inch
Largeur	6 mm
Largeur (pouces)	0,236 inch
Poids net	24,29 g

Températures

Température de stockage	-40 °C...85 °C
Température de fonctionnement	-40 °C...60

Conformité environnementale du produit

Statut de conformité RoHS	Conforme avec exemption
Exemption RoHS (le cas échéant/connue)	7a
REACH SVHC	Lead 7439-92-1
SCIP	c9db83e7-2b25-44e1-8d26-da64d426373f

Caractéristiques générales

Classe d'inflammabilité selon UL 94	V-0
Couleur	noir
Degré de protection	IP20
Forme	Insert
Hauteur avec TS 35	63,5 mm
Rail	TS 35
Segment	Mesure - Contrôle - Régulation
Version	Protection surtension, MCR

Coordination de l'isolation selon EN 50178

Catégorie de surtension	III
Degré de pollution	2

Caractéristiques nominales CEI / EN

Classe d'exigence selon IEC 61643-21	D1
Courant de décharge, max. (8/20 µs)	5 kA
Courant de fonctionnement, I_max.	0,5 A
Courant de foudre de test I_imp (10/350 µs)	1 kA
Courant de fuite, I_imp (10/350 µs)	1 kA
Courant nominal I_N	0,5 A
Fréquence de coupure (-3 dB) pour résistance de charge	500 kHz 240 Ω
Fusible	0,5 A
Inductivité L et L1	75 µH
Niveau de protection côté sortie Fil-fil 1 kV/µs, typique	40 V
Niveau de protection côté sortie Fil-fil 8/20 µs, typique	65 V
Niveau de protection côté sortie Fil-PE 1kV/ μs, typique	40 V
Niveau de protection côté sortie Fil-PE 8/20 µs, typique	65 V
Normes	HART-compatible
Résistance de passage	2,50 Ω
Temps de réaction	≤ 100 ps
Tension de fonctionnement	38 V
Tension nominale (AC)	24 V
Tension nominale (DC)	24 V
Tension nominale (DC) max	38 V
Tension permanente maximum, Uc (AC)	28 V
Type de tension	AC/DC

Caractéristiques de raccordement

Complément	1,5 mm²
Longueur de dénudage	8 mm
Technique de raccordement de conducteurs	Raccordement à ressort
Type de raccordement	Raccordement à ressort
Longueur de dénudage, raccordement nominal	8 mm
Sections de raccordement, raccordement nominal	1,5 mm²
Plage de serrage, min.	0,5 mm²
Plage de serrage, max.	1,5 mm²
Section de raccordement du conducteur, AWG, min.	AWG 26
Section de raccordement du conducteur, AWG, max.	AWG 16
Section de raccordement du conducteur, min.	0,5 mm²
Section de raccordement du conducteur, max.	1,5 mm²
Section de raccordement du conducteur, rigide, min. (AWG)	AWG 26
Section de raccordement du conducteur, rigide, max. (AWG)	AWG 16
Section de raccordement du conducteur, souple, min.	0,5 mm²
Section de raccordement du conducteur, souple, max.	1,5 mm²
Section de raccordement du conducteur, souple, min. (AWG)	AWG 26
Section de raccordement du conducteur, souple, max. (AWG)	AWG 16
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.	0,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.	1,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.	0,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.	1,5 mm²
Dimension de la lame	0,6 x 3,5 mm

Caractéristiques électriques

Type de tension

AC/DC

Généralités

Degré de protection	IP20
Couleur	noir

Téléchargements

Agrément/Certificat/Document de conformité	[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86280)
Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55110)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8704240000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8704240000)
Documentation utilisateur	[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35435)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)

Classifications

ETIM 6.0	EC000943
ETIM 7.0	EC000943
ETIM 8.0	EC000943
ETIM 9.0	EC000943
ECLASS 9.0	27-13-08-07
ECLASS 9.1	27-13-08-07
ECLASS 10.0	27-13-08-07
ECLASS 11.0	27-13-08-07
ECLASS 12.0	27-17-90-90
ECLASS 13.0	27-17-90-90
ECLASS 14.0	27-17-90-90

Agréments

Agréments	![CE](/picture/CE.gif)
ROHS	Conforme
