Propriétés

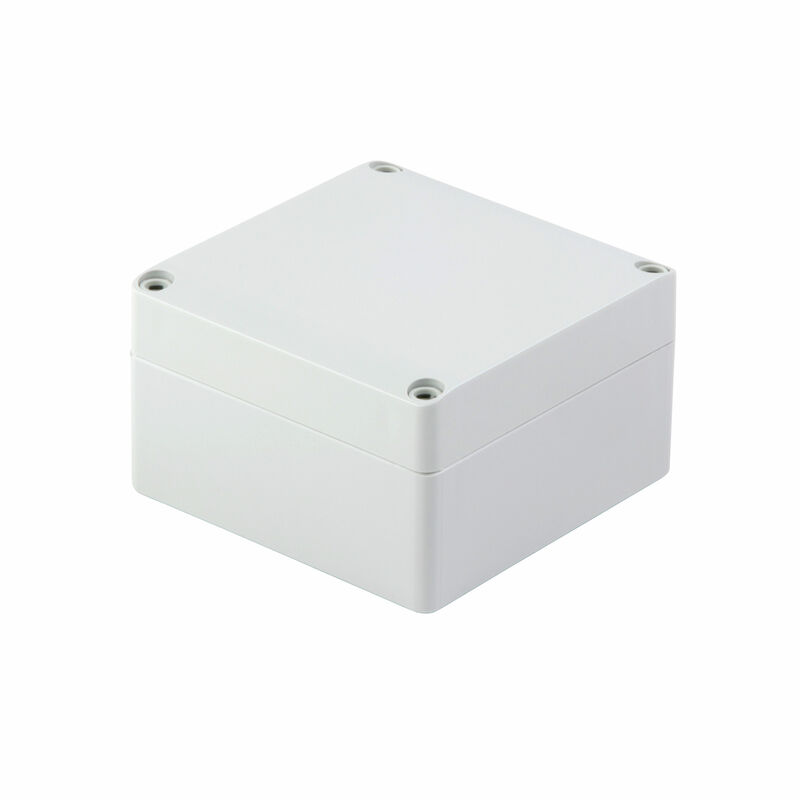

| Version | MPC (boîtier vide en polycarbonate), Boîtier vide, Hauteur: 175 mm, Largeur: 175 mm, Profondeur: 100 mm, Matériau: Polycarbonate, non traité, Gris clair |
| Référence | 9535390000 |
| Type | MPC 17/17/10 7035 |
| GTIN (EAN) | 4032248015276 |
| Qté. | 1 Pièce |
| Profondeur | 100 mm |
| Profondeur (pouces) | 3,937 inch |
| Hauteur | 175 mm |
| Hauteur (pouces) | 6,89 inch |
| Largeur | 175 mm |
| Largeur (pouces) | 6,89 inch |
| Poids net | 570 g |
| Température de fonctionnement | -50 °C...130 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 6 |
| M16 | 4 |
| M12 | 6 |
| M16 | 4 |
| M20 | 4 |
| Numéro de déclaration de conformité (DoC LVD) | DoC DE PS2420 201008 001ISS00 |
| Couple des vis du couvercle | 0,8 Nm |
| Couvercle | Oui |
| Degré de protection |
IP66
IP67 |
| Domaines d'utilisation : |
Technique du bâtiment
Transports Industrie du conditionnement Construction de machines |
| Fixation de montage | avec vis autotaraudeuses |
| Fixation du coffret | Trous 4,5 mm |
| Fixation du couvercle | 4 vis cruciforme polyamide |
| Hauteur de l'orifice d'accès | 171,5 mm |
| Instruction de montage | Montage par vis |
| Largeur de l'orifice d'accès | 171,5 mm |
| Matériau | Polycarbonate |
| Matériau du joint | Polyuréthane |
| Nombre de vis de couvercle | 4 |
| Plaque de presse-étoupes | Non |
| Résistance du matériau | 3,5 mm |
| Surface | non traité |
| Température de fonctionnement , max. | 130 °C |
| Température de fonctionnement , min. | -50 °C |
| Tenue aux chocs | IK08 |
| WDU 10 / ZDU 10 | 1x11 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x22 |
| WDU 4 / ZDU 4 | 1x19 |
| WDU 6 / ZDU 6 | 1x14 |
| WDU 10 / ZDU 10 | 1x11 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x22 |
| WDU 4 / ZDU 4 | 1x19 |
| WDU 6 / ZDU 6 | 1x14 |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_76935) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9535390000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9535390000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | Conforme |
