Propriétés
| Version | Bloc de jonction pour circuit imprimé, Bloc de jonction pour circuit imprimé PCB, Fermé latéralement, Raccordement soudé THT, 5.00 mm, Nombre de pôles: 3, Longueur du picot à souder (l): 3.5 mm, étamé, noir, Tube |
| Référence | 3095910000 |

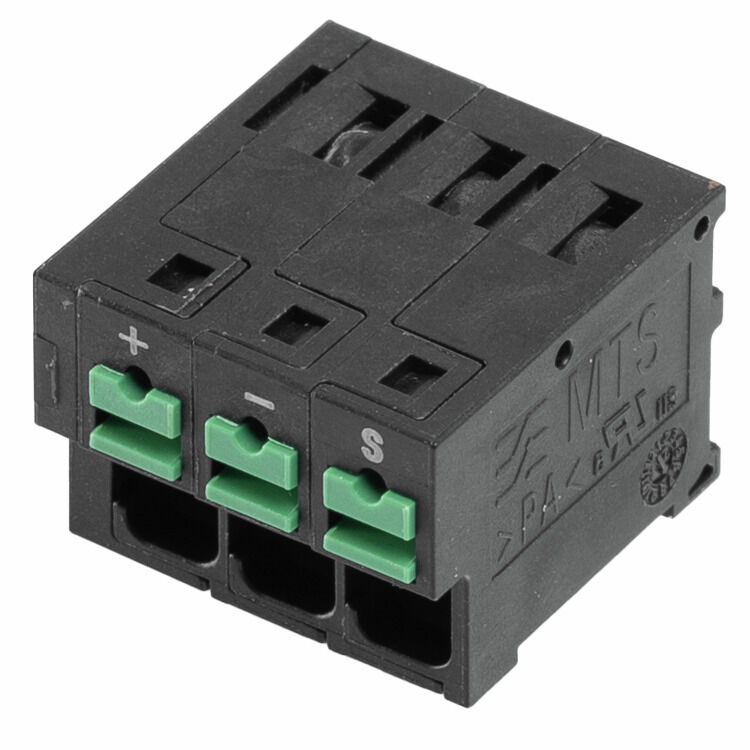

| Type | MTS SPE 5/03 H T4 B T |
| GTIN (EAN) | 4099987119412 |
| Qté. | 31 Pièce |
| Emballage | Tube |
| Profondeur | 18,85 mm |
| Profondeur (pouces) | 0,742 inch |
| Hauteur | 16,7 mm |
| Hauteur (pouces) | 0,657 inch |
| Hauteur version la plus basse | 13,2 mm |
| Largeur | 17,3 mm |
| Largeur (pouces) | 0,681 inch |
| Poids net | 4,709 g |
| Température de pose | -50 °C to +70 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Catégorie | T1-B |
| Catégorie de puissance | T1-B |
| Degré de protection | IP20 |
| Diamètre du trou d'implantation (D) | 1,3 mm |
| Dimensions du picot à souder | 0,6 x 0,8 mm |
| Fermeture latérale, propriété | Fermé latéralement |
| Longueur du picot à souder (l) | 3,5 mm |
| Montage sur le circuit imprimé | Raccordement soudé THT |
| Nombre de picots par pôle | 2 |
| Nombre de pôles | 3 |
| Pas en mm (P) | 5 mm |
| Pas en pouces (P) | 0,197 " |
| Système de soudure |
Soudure manuelle
Soudure à la vague |
| Tolérance du diamètre du trou d'implantation (D) | + 0,1 mm |
| Matériau isolant | PA 9T |
| Couleur | noir |
| Tableau des couleurs (similaire) | RAL 9011 |
| Groupe de matériaux isolants | I |
| Indice de Poursuite Comparatif (CTI) | ≥ 600 |
| Moisture Level (MSL) | 1 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | étamé |
| Type étamé | mat |
| Température de stockage, min. | -25 °C |
| Température de stockage, max. | 55 °C |
| Température de fonctionnement , min. | -50 °C |
| Température de fonctionnement , max. | 120 °C |
| Emballage | Tube |
| Longueur VPE | 0 mm |
| Largeur VPE | 0 mm |
| Hauteur VPE | 0 mm |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| ROHS | Conforme |
