PCF 5.00/06/90 3.5SN OR BX

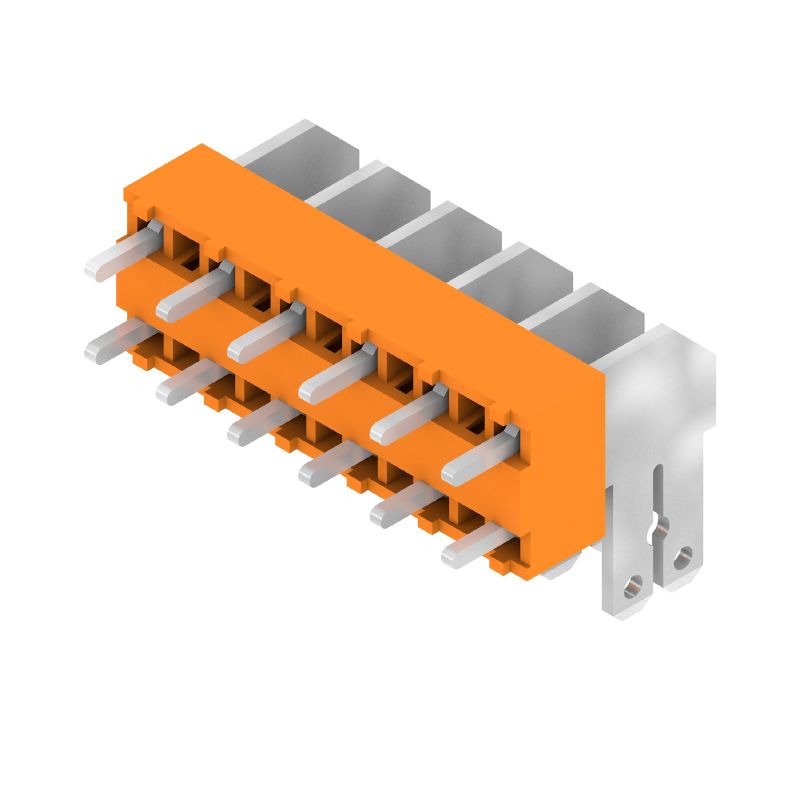

Obrázek výrobku
PCF 5.00/06/90 3.5SN OR BX

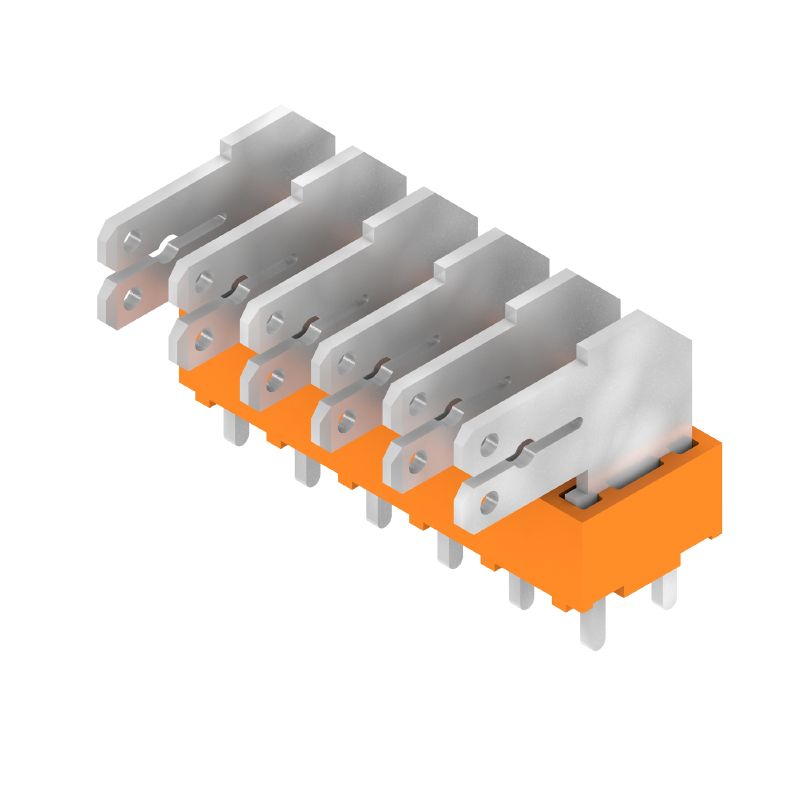

Obrázek výrobku
PCF 5.00/06/90 3.5SN OR BX
Dimensional drawing

PCF 5.00/06/90 3.5SN OR BX

Svorka PCB, 5.00 mm, Počet pólů: 6, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení s plochým břitem, Box

ID výrobku 9511450000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 11
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Svorka PCB, 5.00 mm, Počet pólů: 6, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení s plochým břitem, Box
Číslo objednávky
9511450000
Typ
PCF 5.00/06/90 3.5SN OR BX
GTIN (EAN)
4008190557607
수량
100 ks
Údaje výrobku
IEC: 630 V / 24 A
UL: 150 V / 15 A
Balení
Box

Rozměry a hmotnosti

Hloubka
9,8 mm
Byggdjup (tum)
0,386 inch
Výška
18,4 mm
Výška (v palcích)
0,724 inch
Nejvyšší nebo nejnižší verze
14,9 mm
Šířka
29,8 mm
Šířka (v palcích)
1,173 inch
Čistá hmotnost
7,2 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Skupina produktů
PCF
Metoda připojení vodiče
Připojení s plochým břitem
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Směr výstupu vodiče
90°
Rozteč v mm (P)
5 mm
Rozteč v palcích (P)
0,197 "
Počet pólů
6
Numero di serie di poli
1
Vybavuje zákazník
Ne
Počet řad
1
Pájecí kolík, délka (l)
3,5 mm
Rozměry pájecích pinů
0,8 x 1,0 mm
0,75 x 0,9 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Počet pájených kolíků na pól
2
L1 v mm
25 mm
L1 v palcích
0,984 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 00
Stupeň krytí
IP20
Objemový odpor
1,20 mΩ

Údaje o materiálu

Izolační materiál
PA
Barevný
Oranžová
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
I
Comparative Tracking Index (CTI)
≥ 600
Classe d'infiammabilità UL 94
V-2
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
1.5...3 µm Ni / 5...7 µm Sn
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Vodiče vhodné k připojení

Referenční text
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
21 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
18 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 192 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
12400-282
Jmenovité napětí (aplikační skupina B / CSA)
150 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
15 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Jmenovité napětí (aplikační skupina B / UL 1059)
150 V
Tensión nominal (Use Group D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
15 A
Rated current (Use group D / UL 1059)
10 A

Balení

Balení
Box
Délka VPE
144 mm
Šířka VPE
113 mm
Výška VPE
65 mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    DIN IEC 60512-2, oddíl 1 / 05.94
  • Test:
    označení původu, identifikace typu, označení schválení UL, označení schválení CSA, trvanlivost
  • Vyhodnocení:
    k dispozici

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
