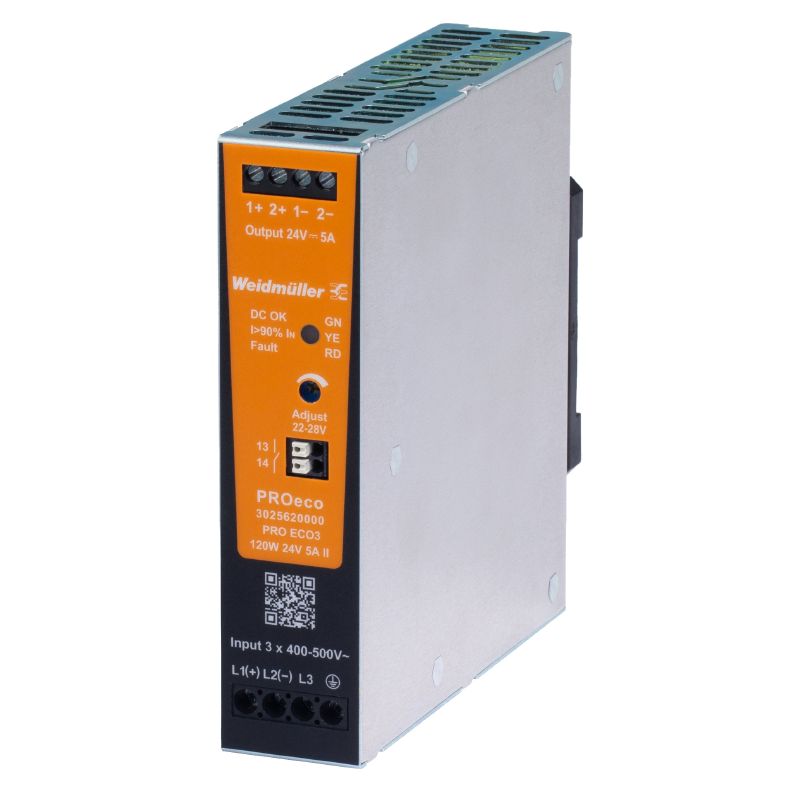

PRO ECO3 120W 24V 5A II
PRO ECO3 120W 24V 5A II
Symbol elektřiny
PRO ECO3 120W 24V 5A II
PRO ECO3 120W 24V 5A II

PRO ECO3 120W 24V 5A II

Power supply, switch-mode power supply unit, 24 V

Ürün No. 3025620000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 6 İlgili ürünler 6
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Rated data UL Vstup Výstup Všeobecné údaje EMC / šok / vibrace Koordinace izolace Elektrická bezpečnost (použité normy) Data o připojení (vstup) Data o připojení (výstup) Data o připojení (signál) Signalizace Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E255651
Č. osvědčení (cULus)
E258476

General ordering data

Verze
Power supply, switch-mode power supply unit, 24 V
Číslo objednávky
3025620000
Typ
PRO ECO3 120W 24V 5A II
GTIN (EAN)
4099986952010
Qty.
1 adet

Dimensions and weights

Hloubka
125 mm
Depth (inches)
4,921 inch
Výška
130 mm
Height (inches)
5,118 inch
Šířka
31 mm
Width (inches)
1,22 inch
Net weight
570 g

Temperatures

Skladovací teplota
-40 °C...85 °C
Provozní teplota
-25 °C...70 °C
Start-up
≥ -40 °C
Humidity
5…95 % rel. humidity, no condensation

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant with exemption
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
d62541f7-8058-4336-b693-7303c8b40800

Rated data UL

Certificate No. (cURus)
E255651

Vstup

Doba spuštění (typ.)
1 s
Doporučená záložní pojistka
2 A / DI, bezpečnostní pojistka
4 A, char. B, jistič
2…3 A, char. C jistič
Frekvenční rozsah AC
45…65 Hz
Fázová regulace (typ.)
1 %
Jmenovitá spotřeba energie
136,4 VA
Jmenovité vstupní napětí
3 x 400...3 x 500 V AC (vstup o širokém rosahu)
Metoda připojení vodiče
Šroubové připojení
Náběhový proud (typ.)
30 A
Ochrana před rázovým napětím
Varistor
Pojistka vstupu
interní
Proudová spotřeba ve vztahu ke vstupnímu napětí
  • Typ napětí:
    3fázový AC
  • Vstupní napětí:
    400 V
  • Vstupní proud:
    0,37 A
  • Typ napětí:
    3fázový AC
  • Vstupní napětí:
    500 V
  • Vstupní proud:
    0,32 A
  • Typ napětí:
    DC
  • Vstupní napětí:
    450 V
  • Vstupní proud:
    0,31 A
  • Typ napětí:
    DC
  • Vstupní napětí:
    800 V
  • Vstupní proud:
    0,18 A
Připojovací systém
Collegamento a vite
Regulace zatížení (typ.)
2 %
Rozsah vstupního napětí AC
3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Rozsah vstupního napětí DC
450...800 V DC

Výstup

Doba náběhuu
≤ 100 ms
Fázová regulace (typ.)
1 %
Jmenovité výstupní napětí
24 V DC
Jmenovitý stejnosměrný výstupní proud při UJmenovitý
3.125 A @ 70°C
Jmenovitý výstupní proud pro Ujmen.
5 A @ 55 °C
Kapacitní zátěž
Neomezené
Max. zbytkové zvlnění
<50 mVPP / šířka pásma 20 MHz
Metoda připojení vodiče
Šroubové připojení
Možnost paralelního připojení
ano, max. 3
Ochrana proti opačnému napětí
Ano
Ochrana před přetížením
Ano
Připojovací systém
Screw connection
Regulace zatížení (typ.)
2 %
Výstupní napětí, max.
28 V
Výstupní napětí, min.
22 V
Výstupní napětí, pozn.
(adjustable via potentiometer)
Výstupní výkon
120 W
Čas přemostění při výpadku sítě
  • Mains failure bridge-over time, min.:
    32 ms
  • Input voltage type:
    AC
  • Input voltage:
    400 V
  • Output current:
    5 A
  • Output voltage:
    24 V
  • Mains failure bridge-over time, min.:
    62 ms
  • Input voltage type:
    AC
  • Input voltage:
    500 V
  • Output current:
    5 A
  • Output voltage:
    24 V

Všeobecné údaje

Kategorie rázového napětí
II
MTBF
  • Podle normy:
    SN 29500
  • Doba provozu (hodin), min.:
    3 200 000 h
  • Teplota okolí:
    25 °C
  • Vstupní napětí:
    400 V
  • Výstupní výkon:
    120 W
  • Pracovní cyklus:
    100 %
  • Podle normy:
    SN 29500
  • Doba provozu (hodin), min.:
    1 800 000 h
  • Teplota okolí:
    40 °C
  • Vstupní napětí:
    400 V
  • Výstupní výkon:
    120 W
  • Pracovní cyklus:
    100 %
  • Podle normy:
    SN 29500
  • Doba provozu (hodin), min.:
    900 000 h
  • Teplota okolí:
    60 °C
  • Vstupní napětí:
    400 V
  • Výstupní výkon:
    120 W
  • Pracovní cyklus:
    100 %
Ochrana proti přehřívání
Ano
Ochrana proti zpětnému napětí ze zátěže
30…35 V DC
Ochrana před zkratem
Ano
Poloha při montáži, poznámka k instalaci
na svorkovnici TS 35
Provozní nadmořská výška
≤ 5000 m (> 2000 m, pozorovat pokles výkonu)
Selhání doby překlenutí AC při Ijmen.
> 55 ms at 3 x 500 V AC / > 25 ms at 3 x 400 V AC
Stupeň krytí
IP20
Stupeň účinnosti
Typ.: 87,8% @ 400 V AC
Typ.: 86,6% @ 480 V AC
Verze skříně
Metal, corrosion resistant
Vlhkost
5…95 % rel. humidity, no condensation
Zemnicí svodový proud, max.
3,5 mA
Ztráta výkonu, jmenovité zatížení
16 W
Ztráta výkonu, volnoběh
4,5 W
Účiník
  • Power factor typical:
    0.45
  • Input voltage:
    400 V
  • Ambient temperature:
    25 °C
  • Output power:
    120 W

EMC / šok / vibrace

Hlukové emise v souladu s EN55032
Třída B
Odolnost proti rázům IEC 60068-2-27
30 g ve všech směrech
Odolnost proti vibracím IEC 60068-2-6
0.7 g
Omezení harmonických proudů napětí v síti
EN 61000-3-2
Test odolnosti proti interferenci podle normy
EN 61000-4-2 (ESD)
EN 61000-4-3 (RS)
IEC 61000-6-4
EN 61000-4-4 (burst)
EN 61000-4-5 (surge)
EN 61000-4-6 (conducted)
EN61000-4-8 (Fields)
EN 61000-4-11 (Dips)
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3

Koordinace izolace

Izolační napětí, vstup/výstup
4 kV
Kategorie rázového napětí
II
Napětí izolace, výstup/uzemnění
3 kV
Napětí izolace, výstup/uzemnění
0,5 kV
Stupeň krytí
I, z przyłączem PE
Závažnost znečištění
2

Elektrická bezpečnost (použité normy)

Bezpečnostní transformátory pro elektrické napájení ve spínaném režimu
Podle EN 61558-2-16
Bezpečné, zvlášť nízké napětí
SELV acc. to IEC 61010-1
PELV acc. to IEC 61010-2-201
Vybavení elektrického stroje
Acc. to EN60204

Data o připojení (vstup)

Conductor cross-section, AWG/kcmil , max.
10 AWG
Connection system
Šroubové připojení
Délka odizolování (vstup)
8 mm
Průřez drátového připojení, flexibilní (vstup), max.
4 mm²
Průřez vodiče, AWG/kcmil (vstup), min.
20 AWG
Průřez vodiče, flexibilní (vstup), min.
0,22 mm²
Průřez vodiče, tuhý (vstup), max.
6 mm²
Průřez vodiče, tuhý (vstup), min.
0,18 mm²
Screwdriver blade
0,8 x 4,0
Utahovací moment, max. (vstup)
0,6 Nm
Utahovací moment, min. (vstup)
0,5 Nm
Количество клемм
4 for L1/L2/L3/PE

Data o připojení (výstup)

Conductor cross-section, flexible , min.
0,5 mm²
Conductor cross-section, rigid , max.
6 mm²
Conductor cross-section, rigid , min.
0,5 mm²
Coppia di serraggio, max.
0,6 Nm
Longitud de desaislado (salida)
6 mm
Počet svorek
4 (++ / --)
Průřez vodiče, AWG/kcmil , max.
12 AWG
Průřez vodiče, AWG/kcmil , min.
26 AWG
Průřez vodiče, pružný , max.
4 mm²
Připojovací systém
złącze śrubowe
Tightening torque, min.
0,5 Nm
스크류드라이버 블레이드
0.6 x 3.5

Data o připojení (signál)

Počet svorek (signál)
2
Průřez drátového připojení, flexibilní (signál), max.
1,5 mm²
Průřez drátového připojení, flexibilní (signál), min.
0,2 mm²
Průřez drátu, AWG/kcmil (signál), max.
14
Průřez drátu, AWG/kcmil (signál), min.
28 mm²
Průřez drátu, pevný (signál), max.
1,5 mm²
Průřez drátu, pevný (signál), min.
0,2 mm²
Stripping length (Signal)
8 mm

Signalizace

Bezpotenciálový kontakt
Ano
Zatížení kontaktu (spínací kontakt)
max. 30 V DC / 1 A
Zelená LED
Operating voltage OK

Classifications

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
