Propriétés
| Version | Alimentation, Alimentation à découpage, 24 V |
| Référence | 1469540000 |

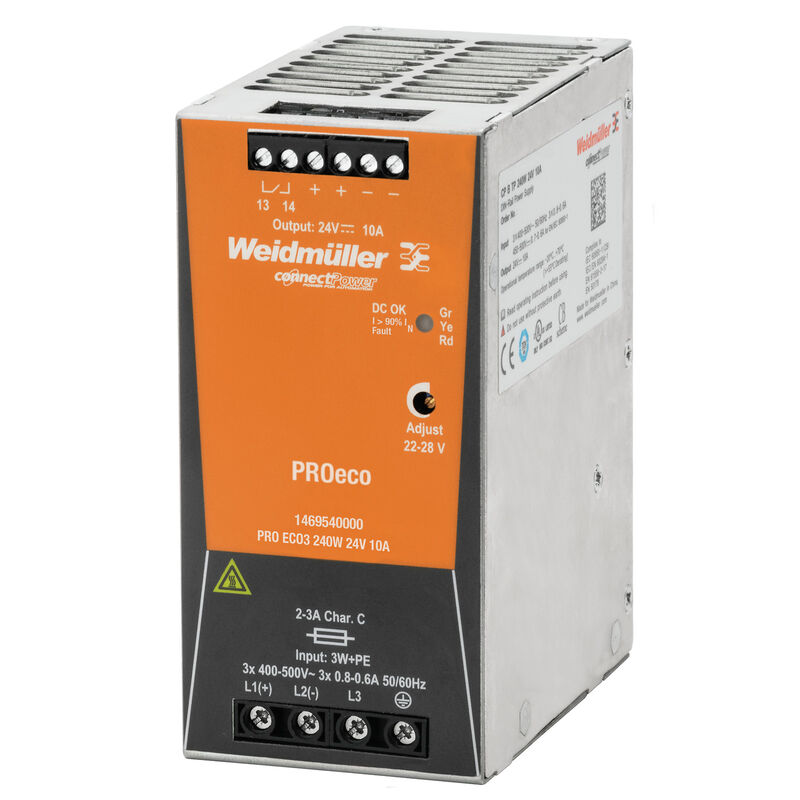

| Type | PRO ECO3 240W 24V 10A |
| GTIN (EAN) | 4050118275759 |
| Qté. | 1 Pièce |
| Profondeur | 100 mm |
| Profondeur (pouces) | 3,937 inch |
| Hauteur | 125 mm |
| Hauteur (pouces) | 4,921 inch |
| Largeur | 60 mm |
| Largeur (pouces) | 2,362 inch |
| Poids net | 957 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -25 °C...70 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 7a, 7cI |
| Certificat Nº (cURus) | E255651 |
| Consommation de courant par rapport à la tension d'entrée |
|
| Consommation de puissance nominale | 272,7 VA |
| Courant à la mise sous tension | max. 50 A |
| Fréquence d'entrée | 47...63 Hz |
| Fusible amont recommandé |
Fusible 2 A / DI 2...3 A, car. C, disjoncteur |
| Fusible d'entrée (interne) | Oui |
| Plage de fréquence AC | 47...63 Hz |
| Plage de tension d’entrée AC | 3 x 320...3 x 575 V AC/2 x 360...2 x 575 V AC |
| Plage de tension d'entrée DC | 450...800 V DC |
| Protection contre la surtension entrée | Varistance |
| Technique de raccordement | Raccordement vissé |
| Tension d'entrée nominale | 3x 400...3x 500 V AC (entrée large plage) |
| Charge capacitive | illimité |
| Courant de sortie continu @ UNominal |
10 A @ 55 °C
2,5 A @ 70 °C |
| Courant de sortie nominal pour Unom | 10 A @ 55 °C |
| Ondulation résiduelle, appels de courant | <50 mVPP @ 24 V DC, IN |
| Possibilité de mise en parallèle | oui, max. 5 |
| Protection contre la tension inverse | Oui |
| Protection de surcharge | Oui |
| Puissance délivrée | 240 W |
| Technique de raccordement | Raccordement vissé |
| Temps de montée | ≤ 100 ms |
| Tension de sortie nominale | 24 V DC ± 1 % |
| Tension de sortie, max. | 28 V |
| Tension de sortie, min. | 22 V |
| Tension de sortie, remarque | (réglable par potentiomètre) |
| Catégorie de surtension | II |
| Courant de décharge à la terre, max. | 3,5 mA |
| Degré de protection | IP20 |
| Facteur de puissance (env.) | > 0,55 @ 3 x 500 V AC / > 0,65 @ 3 x 400 V AC |
| Humidité de l#92air max. admissible (fonctionnement) | 5 %…95 % HR |
| MTBF |
|
| Position de montage, conseils de montage | sur rail TS 35 |
| Protection contre la surchauffe | Oui |
| Protection contre les courts-circuits | Oui |
| Protection contre les tensions de retour de la charge | 30…35 V DC |
| Puissance dissipée, charge nominale | 26 W |
| Puissance dissipée, à vide | 8 W |
| Rendement | 88% |
| Signalisation |
LED verte (Usortie > 21,6 V DC)
LED jaune (Isortie > 90 % INominal typ. ) LED rouge (surcharge, surchauffe, court-circuit, Usortie <20,4 V DC) |
| Temps de maintien de la tension en cas de coupure AC à Inom | > 40 ms @ 3 x 500 V AC / > 20 ms @ 3 x 400 V AC |
| Version du boîtier | Métal, résistant à la corrosion |
| Limitation des courants d'oscillation harmonique de réseau | Selon EN 61000-3-2 |
| Résistance aux chocs selon IEC 60068-2-27 | 15 g dans tous les sens |
| Résistance aux interférences selon |
EN 61000-4-2 (ESD)
EN 61000-4-3 (RS) EN 61000-4-4 (Balayage) EN 61000-4-5 (Surtension) EN61000-4-6 (conduit) EN61000-4-8 (Fields) EN61000-4-11 (Dips) |
| Résistance aux vibrations selon IEC 60068-2-6 | 1 g conformément à la norme EN 50178 |
| Émission sonore conforme à la norme EN55032 | Classe B |
| Catégorie de surtension | II |
| Classe de protection | I, avec raccordement PE |
| Degré de pollution | 2 |
| Tension d'isolation entrée / sortie | 3 kV |
| Tension d'isolation entrée / terre | 0,5 kV |
| Tension d’isolation sortie / terre | 2 kV |
| Basse tension de protection |
SELV selon CEI 60950-1
PELV conforme à la norme EN 60204-1 |
| Equipement avec outils électroniques | selon EN50178 / VDE0160 |
| Isolation sûre / protection contre les décharges électriques | VDE0100-410/selon DIN57100-410 |
| Protection contre les courants dangereux pour le corps | Selon VDE 0106-101 |
| Transformateurs de sécurité pour alimentations à découpage | Selon EN 61558-2-16 |
| Équipement électrique des machines | selon EN60204 |
| Couple de serrage max. | 0,6 Nm |
| Couple de serrage min. | 0,5 Nm |
| Nombre de blocs de jonction | 4 pour L1/L2/L3/PE |
| Section de raccordement du conducteur, AWG/kcmil , max. | 12 AWG |
| Section de raccordement du conducteur, AWG/kcmil , min. | 26 AWG |
| Section de raccordement du conducteur, flexible , max. | 2,5 mm² |
| Section de raccordement du conducteur, flexible , min. | 0,5 mm² |
| Section de raccordement du conducteur, rigide , max. | 6 mm² |
| Section de raccordement du conducteur, rigide , min. | 0,5 mm² |
| Technique de raccordement | Raccordement vissé |
| Couple de serrage max. | 0,6 Nm |
| Couple de serrage min. | 0,5 Nm |
| Nombre de blocs de jonction | 6 (++,--,13,14) |
| Section de raccordement du conducteur, AWG/kcmil , max. | 12 AWG |
| Section de raccordement du conducteur, AWG/kcmil , min. | 26 AWG |
| Section de raccordement du conducteur, flexible , max. | 2,5 mm² |
| Section de raccordement du conducteur, flexible , min. | 0,5 mm² |
| Section de raccordement du conducteur, rigide , max. | 6 mm² |
| Section de raccordement du conducteur, rigide , min. | 0,5 mm² |
| Technique de raccordement | Raccordement vissé |
| Charge de contact (fermeture) | max. 30 V DC / 1 A |
| Contact libre de potentiel | Oui |
| Relais On / Off | Tension de sortie >21,6 V DC/ <20,4 V DC, surcharge |
| Agrément/Certificat/Document de conformité |
[UL508 CSA C22.2 Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_307902)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35495) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_314089) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_89461) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1469540000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1469540000) |
| Documentation utilisateur | [Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_68808) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Agréments |      |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E255651 |
| Nº de certificat (cULus) | E258476 |
