Propriétés

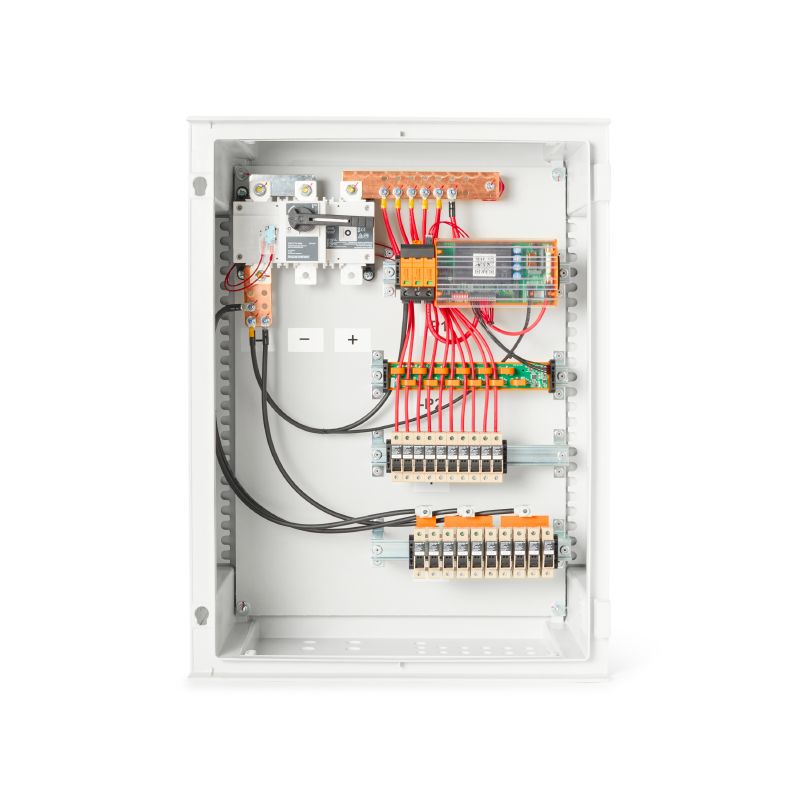

| Version | Photovoltaïque, Boîtier de combinaison, 1000 V, 1 MPP, 10 entrées / 1 sortie par MPP, Avec porte-fusible, Protection surtension I / II, Interrupteur-sectionneur, Surveillance de courant, Presse-étoupe, Conçu pour onduleurs Fronius Tauro Eco |
| Référence | 8000111136 |
| Type | PV 210S0F3CXXV1O0TA1PA10PWW |
| GTIN (EAN) | 4099986933927 |
| Qté. | 1 Pièce |
| Profondeur | 300 mm |
| Profondeur (pouces) | 11,811 inch |
| Profondeur avec composants supplémentaires | 300 mm |
| Hauteur | 847 mm |
| Hauteur (pouces) | 33,346 inch |
| Largeur | 636 mm |
| Largeur (pouces) | 25,039 inch |
| Poids net | 29 000 g |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1d28ada4-1634-4382-8635-45f6353a6574 |
| Courant par point d'alimentation maximal, max. | 135 A |
| Résistance nominale en courant à court terme |
|
| Tension nominale DC | 1 000 V |
| Classe de protection | II |
| Fixation du coffret | Pattes de fixation |

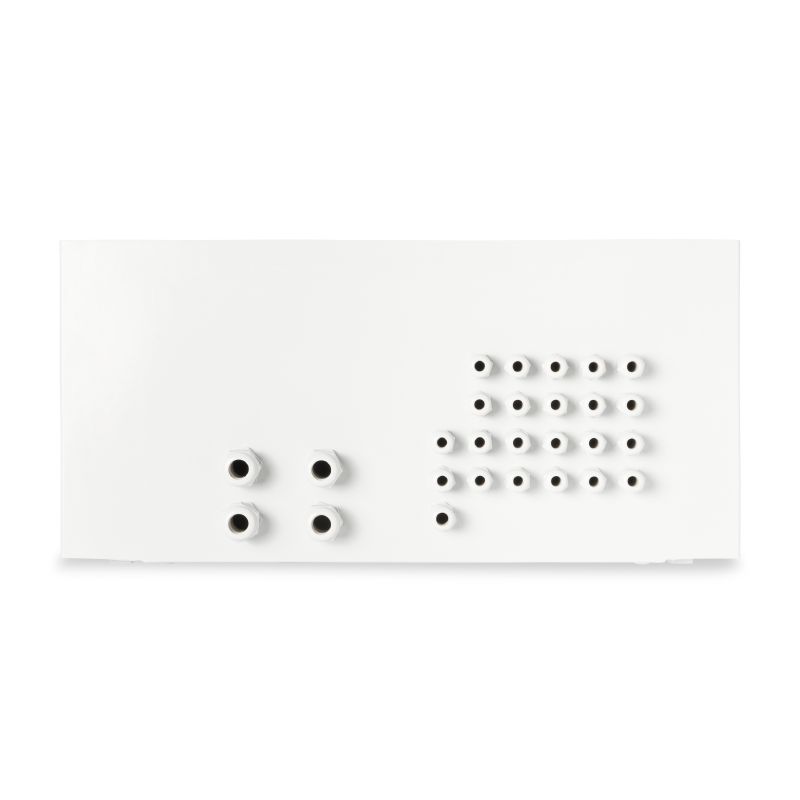

| Ligne type de raccordement | Borne interne (avec passage de presse-étoupe) |
| Matériau isolant | Polyester renforcé à la fibre de verre, polycarbonate |
| Tenue aux chocs | IK10 conforme à la norme CEI 62262 |
| Type de montage | Pattes de fixation |
| Degré de protection | IP65 |
| Lieu d’installation | Zone extérieure protégée (>1 km de la mer) |
| Conducteur fusible standard | gPV (EN 60269-6) |
| Connecteur de mise à la terre fonctionnel |
|
| Contact auxiliaire de protection contre les surtensions |
|
| Entrée CC + & - |
|
| Fusible | 10 x 38 mm |
| Nombre d'entrées de conduit | 10 |
| Nombre de points de puissance maximum (MPP) | 1 |
| Nombre d’entrées de ligne par MPP | ≥ 7…≤ 10 |
| Nombre max. d'entrées CC | par point de puissance maximum 10 entrées raccordées en parallèle |
| Pôles fusionnés de chaîne | +/- |
| Type de fusible | Support fusible vide |
| Nombre d'entrées | 10 |
| Nombre maximal de sorties CC | par point de puissance maximum 1 sortie |
| Sortie CC + & - |
|
| Classe d'exigence | Type I / II |
| Courant de court-circuit ISCPV | 162,5 A |
| Courant de décharge total Itotal ( 8/20 µs) | 50 kA |
| Courant de décharge total Itotal (10/350 µs) | 12,5 kA |
| Courant de décharge, max. (8/20 µs) | 40 kA |
| Courant de foudre de test Iimp (10/350 µs) | 6.25 kA |
| Courant de fuite In (8/20 µs) | 20 kA |
| Protection surtension côté DC | 1 000 V type I + II |
| Tension de fonctionnement continue max. mode DC UCPV +/- , -/PE , +/PE | 1 000 V |
| Tension de l'installation FV, max. Ucpv | 1 000 V |
| Entraînement de moteur disponible | Non |
| Exécution de l'interrupteur-sectionneur | interrupteur dans le boîtier |
| Nombre de cycles d'exploitation | 10000 |
| Nombre de rupture des cycles de fonctionnement au courant nominal | 200 |
| Tension de choc nominale | 12 kV |
| Type de tension | DC |
| Informations sur le produit | Fuses are not included |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| ROHS | Conforme |
