製品情報
| バージョン | 太陽光発電, 組立てエンクロージャ, 結合器ボックス, ヒューズホルダー付き, 過電圧保護, 断路器 |
| 注文番号 | 8000057086 |

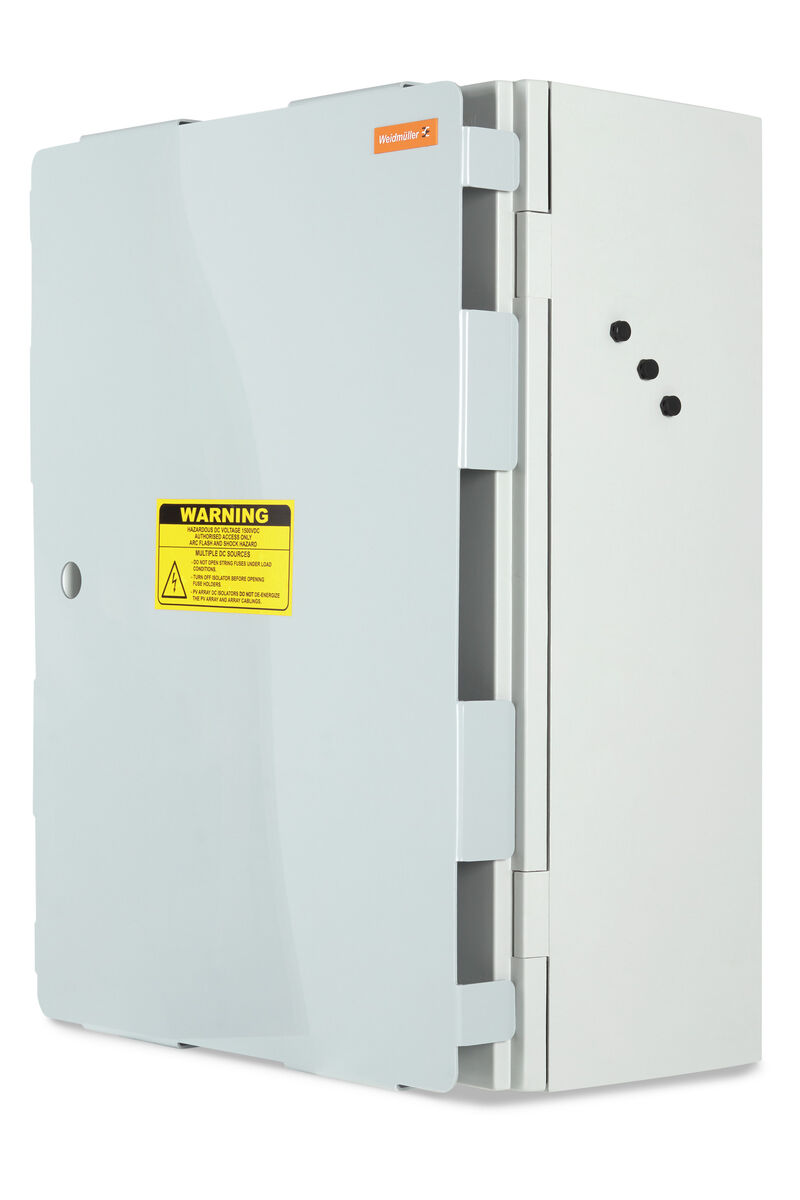

| 種別 | PV 224S0F0C15V0O3TXPX15PFWW |
| GTIN (EAN) | 8430243418324 |
| 数量 | 1 items |
| 配送ステータス | 中止 |
| 深さ | 835 mm |
| 奥行き（インチ） | 32.874 inch |
| 高さ | 360 mm |
| 高さ（インチ） | 14.173 inch |
| 幅 | 635 mm |
| 幅（インチ） | 25 inch |
| 正味重量 | 22,325.001 g |
| 周囲温度 | -20 °C…50 °C |
| RoHS 対応状況 | 準拠 |
| REACH SVHC | Lead 7439-92-1 |
| サージ保護DC側 | 1500 VタイプII |
| 定格電圧 | 1,500 V |
| 接地 | VPUで直接 |
| 開閉容量 | 400 A (DC21B 1500 V) |
| MPPあたりの入力数 | ≥ 21 ... ≤ 24 |
| ヒューズ | 10 mm x 85 mm , 15 A |
| ヒューズの位置 | 正と負の入力 |
| ヒューズの種別 | ヒューズ付きヒューズホルダー |
| 入力数 | 24 |
| 接続 DC 入力ケーブル（+） | ねじ接続 |
| 接続DC入力ケーブル（-） | ねじ接続 |
| 接続タイプ、DC入力ケーブル | ねじ接続 |
| 最大出力点数（MPP） | 1 |
| 直流入力数 | 24 |
| 直流出力数 | 1 |
| 保護度合い | IP65 |
| 取り付け方式 | 取り付けプレート |
| 標準 |
EN 61439-2:2011
IEC 61439-2 ed 3.0 |
| 承認/証明書/適合証明書 | [EU Declaration of Conformity Combiner Boxes non monitored](https://mdcop.weidmueller.com/mediadelivery/asset/900_216553) |
| ユーザ文書 | [User Manual PV Floating DC Combiner Boxes](https://mdcop.weidmueller.com/mediadelivery/asset/900_207167) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ETIM 10.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| ECLASS 15.0 | 22-57-02-92 |
| ROHS | 適合 |
