Propriétés

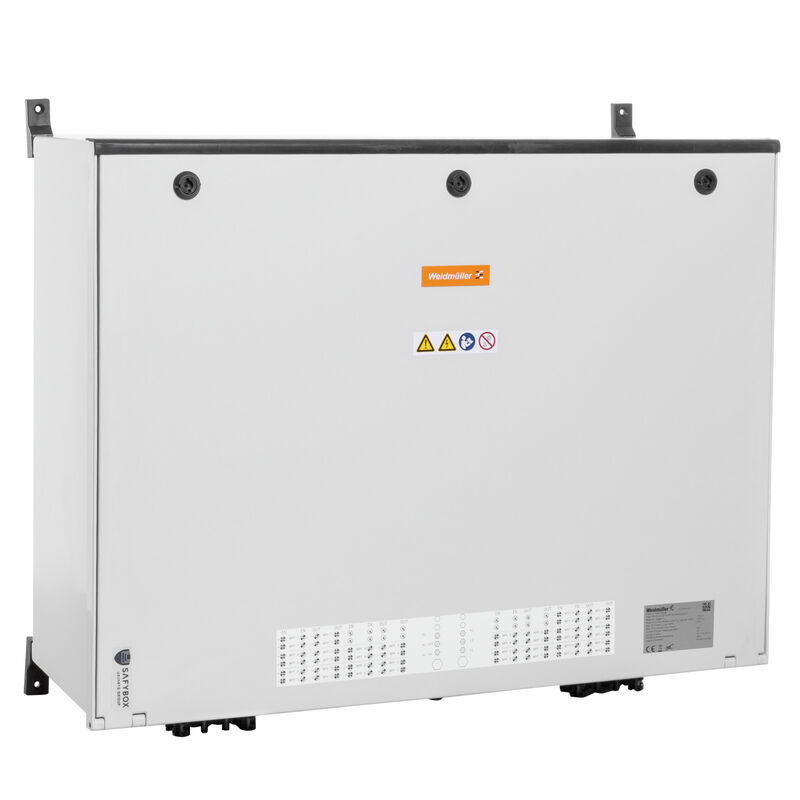

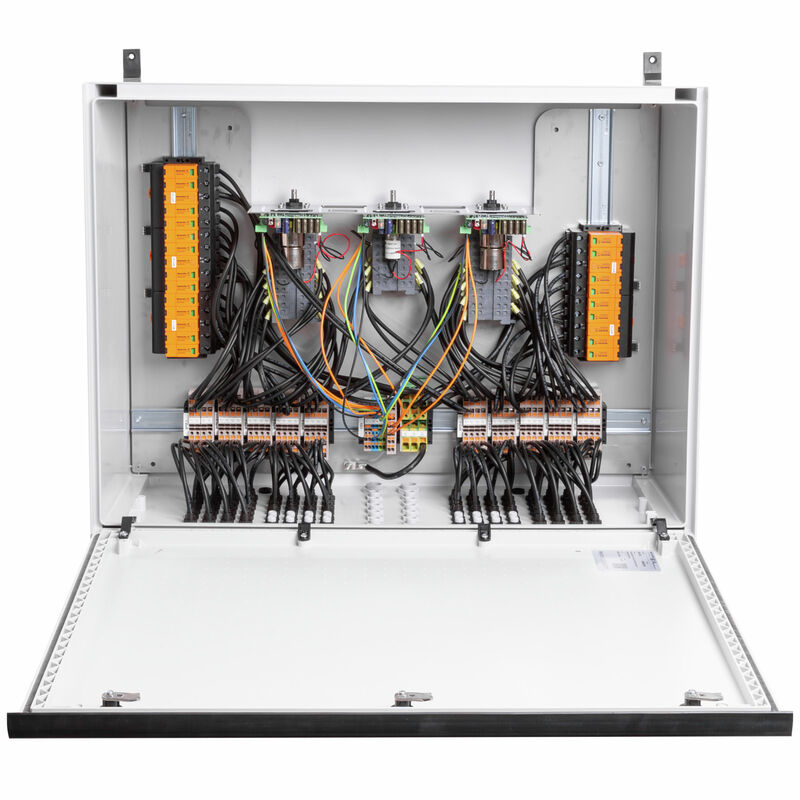

| Version | Photovoltaïque, Boîtier de combinaison, Interrupteur du pompier, 10 MPP, 2 entrées / 2 sorties par MPP, Protection surtension I / II, Déconnexion à distance, WM4C, 1100 V |
| Référence | 8000130053 |
| Type | PVC DC 2I 2O 10MPP RD SPD1R WM4 11 |
| GTIN (EAN) | 4099987231770 |
| Qté. | 1 Pièce |
| Profondeur | 307 mm |
| Profondeur (pouces) | 12,087 inch |
| Hauteur | 640 mm |
| Hauteur (pouces) | 25,197 inch |
| Largeur | 800 mm |
| Largeur (pouces) | 31,496 inch |
| Poids net | 12 287,805 g |
| Humidité | 5 – 90 % (sans condensation) |
| Statut de conformité RoHS | Conforme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Période | 5 ans |
| Courant par point d'alimentation maximal, max. | 41 A |
| Résistance nominale en courant à court terme |
|
| Tension nominale DC | 1 100 V |
| Classe de protection | II |
| Fixation du coffret | Via les pieds de montage |
| Ligne type de raccordement | Connecteur WM4C |
| Matériau isolant | Polyester renforcé à la fibre de verre, polycarbonate |
| Protection | Porte à charnières |
| Tenue aux chocs | IK10 conforme à la norme CEI 62262 |
| Type de montage | Montage sur paroi |
| Degré de protection | IP65 |
| Lieu d’installation | Zone extérieure protégée (>1 km de la mer) |
| Normes |
EN 61439-2
Directive OVE R 11-1:2022-05-01 |
| Connecteur de mise à la terre fonctionnel |
|
| Contact auxiliaire de protection contre les surtensions |
|
| Entrée CC + & - |
|
| Nombre de points de puissance maximum (MPP) | 10 |
| Nombre d’entrées de ligne par MPP | ≤ 2 |
| Nombre max. d'entrées CC | par point de puissance maximum 2 entrées raccordées en parallèle |
| Type de fusible | Ni fusible ni support fusible |
| Nombre d'entrées | 20 |
| Nombre maximal de sorties CC | par point de puissance maximum 2 sorties raccordées en parallèle |
| Sortie CC + & - |
|
| Rétablissement automatique après chute de tension | Oui |
| Nombre de cycles d'exploitation | 10000 |
| Tension de commande | 100 V AC - 250 V AC 50/60Hz |
| Contact auxiliaire de déconnexion à distance |
|
| Contact de commande de déconnexion à distance |
|
| Type de déconnexion de la connexion d'alimentation | Déclenchement sous tension ou fonctionnement d'interrupteur manuel |
| Temps de retombée | 1,5 s |
| Consommation de courant de l'interrupteur |
|
| Nombre de rupture des cycles de fonctionnement au courant nominal | 300 |
| Exécution de l'interrupteur-sectionneur | Déconnecteur distant dans le boîtier |
| Puissance de l'interrupteur-sectionneur | DC-PV1 |
| Classe d'exigence | Type I / II |
| Consommation de courant en veille PC | <0,2 W |
| Courant de court-circuit ISCPV | 11 000 A |
| Courant de décharge total Itotal ( 8/20 µs) | 50 kA |
| Courant de décharge total Itotal (10/350 µs) | 12,5 kA |
| Courant de décharge, max. (8/20 µs) | 40 kA |
| Courant de foudre de test Iimp (10/350 µs) | 6.25 kA |
| Courant de fuite In (8/20 µs) | 20 kA |
| Niveau de protection Up (+/- , -/PE , +/PE) | ≤ 3.8 kV |
| Niveau de protection Up (+/-) | ≤ 3.8 kV |
| Niveau de protection Up (+/PE) | ≤ 3.8 kV |
| Niveau de protection Up (-/PE) | ≤ 3.8 kV |
| Normes |
EN 61439-2
Directive OVE R 11-1:2022-05-01 |
| Protection surtension côté DC | 1 000 V type I + II |
| Tension de fonctionnement continue max. mode DC UCPV +/- , -/PE , +/PE | 1 100 V |
| Tension de l'installation FV, max. Ucpv | 1 100 V |
| Agrément/Certificat/Document de conformité | [Declaration of conformity for PV fireman switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_307706) |
| Documentation technique |
[Schematic diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_321879)
[Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_321885) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Agréments |  |
| ROHS | Conforme |
