Fiche technique Autres produits de la même gamme

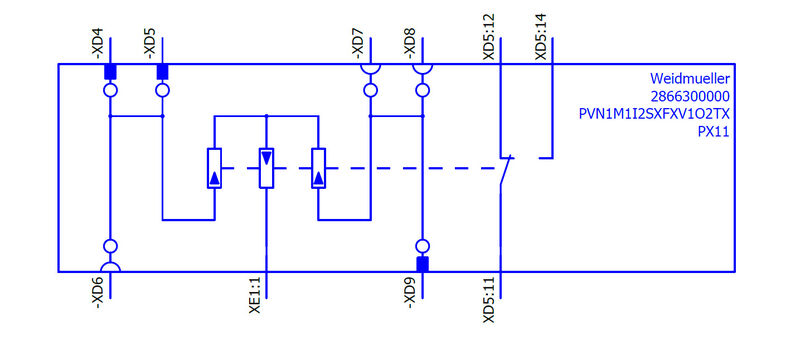

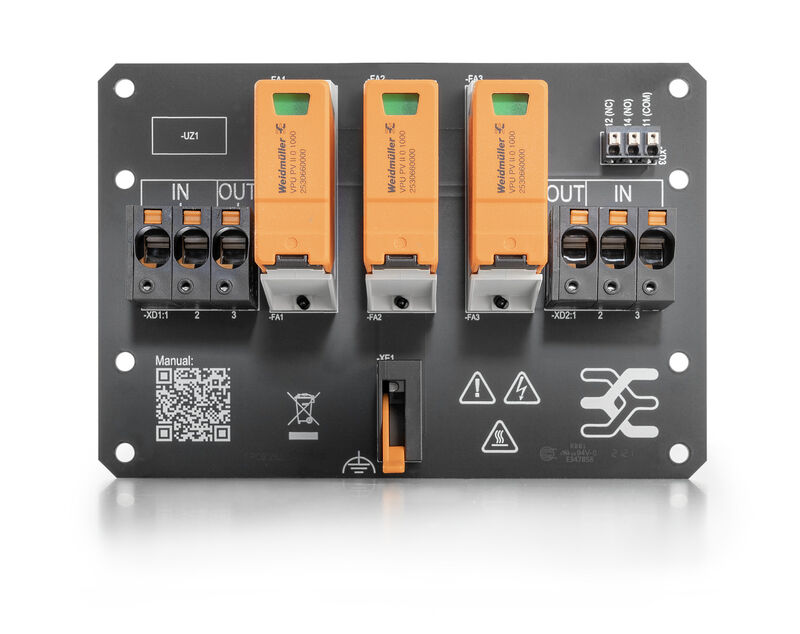

PVN DC 2I 1O 1MPP SPD1R EVO 11

Photovoltaïque, Boîtier de combinaison, 1100 V, 1 MPP, 2 entrées / 1 sortie par MPP, Protection surtension I / II, MC4-Evo 2

Référence produit 2866300000

Propriétés

Informations générales de commande

Version	Photovoltaïque, Boîtier de combinaison, 1100 V, 1 MPP, 2 entrées / 1 sortie par MPP, Protection surtension I / II, MC4-Evo 2
Référence	2866300000
Type	PVN DC 2I 1O 1MPP SPD1R EVO 11
GTIN (EAN)	4064675603986
Qté.	1 Pièce

Dimensions et poids

Profondeur	132 mm
Profondeur (pouces)	5,197 inch
Hauteur	236 mm
Hauteur (pouces)	9,291 inch
Largeur	200 mm
Largeur (pouces)	7,874 inch
Poids net	1 660 g

Températures

Température ambiante	-40 °C...+50 °C
Humidité	5...95 % (sans condensation)

Conformité environnementale du produit

Statut de conformité RoHS	Conforme avec exemption
Exemption RoHS (le cas échéant/connue)	6c
REACH SVHC	Lead 7439-92-1
SCIP	bdab5698-6a20-4370-8e28-8810d882d01a

Garantie

Période

5 ans

Propriétés électriques

Courant par point d'alimentation maximal, max.	30 A
Résistance nominale en courant à court terme	Courant nominal: 37,5 A
Tension nominale DC	1 100 V

Boîtier

Classe de protection	II
Fixation du coffret	Via les pieds de montage
Ligne type de raccordement	Prise de raccordement MC4-Evo 2
Matériau isolant	Polyester renforcé à la fibre de verre, polycarbonate Polycarbonate
Tenue aux chocs	IK08 conforme à la norme CEI 62208 IK10 conforme à la norme CEI 62262
Type de montage	Montage sur paroi

Caractéristiques générales

Degré de protection	IP65
Lieu d’installation	Zone extérieure protégée (terre et mer)

Entrées

Connecteur de mise à la terre fonctionnel	Entrée du câble: Nombre d'entrées de câble: 1 Raccordement du conducteur: Type de raccordement: Bloc de jonction à ressort avec actionneur Flexible, max. H05(07) V-K: 25 mm² avec embouts, DIN 46228 pt 1, max.: 16 mm²
Contact auxiliaire de protection contre les surtensions	Entrée du câble: Nombre d'entrées de câble: 1 Raccordement du conducteur: Type de raccordement: Bloc de jonction à ressort avec actionneur Flexible, max. H05(07) V-K: 1,5 mm² avec embouts, DIN 46228 pt 1, max.: 1,5 mm²
Entrée CC + & -	Raccordement des conducteurs: Type de raccordement: Connecteur Stäubli MC4-Evo 2 Section de câble compatible: EN 50618:2015 Section du conducteur, min.: 2,5 mm² Section du conducteur, max.: 16 mm²
Fuses	Non
Nombre d'entrées de conduit	2
Nombre de points de puissance maximum (MPP)	1
Nombre d’entrées de ligne par MPP	≤ 2
Nombre max. d'entrées CC	par point de puissance maximum 2 entrées raccordées en parallèle
Type de fusible	Ni fusible ni support fusible
Nombre d'entrées	2

Sorties

Nombre maximal de sorties CC	par point de puissance maximum 1 sortie
Sortie CC + & -	Raccordement des conducteurs: Type de raccordement: Connecteur Stäubli MC4-Evo 2 Section de câble compatible: TÜV 2 Pfg1169/08.07 Section du conducteur, min.: 2,5 mm² Section du conducteur, max.: 16 mm²

Protection contre la foudre côté CC

Classe d'exigence	Type I / II
Courant de court-circuit I_SCPV	11 000 A
Courant de décharge total I_total ( 8/20 µs)	50 kA
Courant de décharge, max. (8/20 µs)	40 kA
Courant de fuite I_n (8/20 µs)	20 kA
Niveau de protection U_p (+/-)	≤ 3.8 kV
Niveau de protection U_p (+/PE)	≤ 3.8 kV
Niveau de protection U_p (-/PE)	≤ 3.8 kV
Protection surtension côté DC	1 000 V type I + II
Tension de l'installation FV, max. U_cpv	1 100 V

interrupteur de rupture de charge DC

Exécution de l'interrupteur-sectionneur	pas d'interrupteur
Type de tension	DC

Note importante

Informations sur le produit

Le numéro SCIP a été assigné en raison d'une teneur en plomb supérieure à 0,1 % du poids net.

Consignes d’utilisation sûre selon l’ECHA :
l’identification de la substance nocive est suffisante pour permettre une utilisation sûre du composant tout au long de son cycle de vie, y compris pendant la phase de durée de vie, de démontage et de mise au rebut/recyclage

Téléchargements

Agrément/Certificat/Document de conformité	[PV Next Mini EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_249279)
Données techniques	[Application notes -- Schematic Diagram for PV Next Mini](https://mdcop.weidmueller.com/mediadelivery/asset/900_262407) [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_301853)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2866300000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2866300000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2866300000&norm=0)
Documentation technique	[Customer Drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_256215) [2932700000_00_03-2023_DRILL-TEMP_PV-Next_20-20](https://mdcop.weidmueller.com/mediadelivery/asset/900_295795)
Documentation utilisateur	[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571) [MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) [Instruction leaflet PV NEXT MINI](https://mdcop.weidmueller.com/mediadelivery/asset/900_284688) [Manual PV Next Mini](https://mdcop.weidmueller.com/mediadelivery/asset/900_318996)
Livre blanc	[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825) [Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)

Classifications

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9.1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92
ECLASS 14.0	22-57-02-92

Textes de description

Texte descriptif long

Combiner box for inverters with 1 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32.

MPP1:
2 inputs, connection via MC4-Evo 2 connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
1 output, connection via MC4-Evo 2 connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

Max. string voltage Uoc: 1100V
1 class/type I + II combined arrester with signal contact
Connection of the signal contact via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm²
Connection of the functional earth via cable glands (8-12mmØ) Conductor cross-section: 16-25mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 236x200x132 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011

Agréments

Agréments	![CE](/picture/CE.gif)
ROHS	Conforme
