Ez a termék hamarosan már nem lesz elérhető.

Alternatív termék: 2890490000

Fotovoltaikus egységek, Összekötő doboz, PV Next, 1000 V, 3 MPP, 3 bemenet / 3 kimenet MPP-nként, Túlfeszültség-védelem II, Leválasztó kapcsoló, WM4C

Cikkszám 2683420000
Adatlap letöltése Termékletöltések Mérnöki támogatás
Tartozékok 15 Tartozéka 3 Ellendarabok 7 Pótalkatrészek 1 Kapcsolódó termékek 63
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Гарантия Elektrická charakteristika Ház Általános adatok Bemenetek Kimenetek Túlfeszültség-védelem, DC oldal DC terhelésmegszakító kapcsoló Fontos megjegyzés Besorolások Ajánlati specifikációs lapok

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)

Általános rendelési adatok

Version
Fotovoltaikus egységek, Összekötő doboz, PV Next, 1000 V, 3 MPP, 3 bemenet / 3 kimenet MPP-nként, Túlfeszültség-védelem II, Leválasztó kapcsoló, WM4C
Order No.
2683420000
Type
PVN1M3I9S0FXV2O1TXPX10
GTIN (EAN)
4050118699944
Qty.
1 Darab
Szállítás állapota
Ez a termék már nem kapható.
Utolsó rendelési dátum
/Date(1767135600000)/
Alternativní výrobek
[2890490000](~/p/2890490000)

Méretek és tömegek

Depth
249 mm
Mélység (coll)
9,803 inch
Mélység kiegészítő komponensekkel
250 mm
Height
334 mm
Magasság (coll)
13,15 inch
Width
558 mm
Szélesség (coll)
21,968 inch
Nettó tömeg
6 900 g

Hőmérsékletek

Ambient temperature
-40 °C…50 °C
Páratartalom
5 – 90 % páralecsapódás nem megengedett

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétellel
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bdab5698-6a20-4370-8e28-8810d882d01a

Гарантия

Time interval
5 лет

Elektrická charakteristika

Névleges DC feszültség
1 000 V
Névleges DC áramerősség csatlakozásonként
  • Current per string, max.:
    30 A
Névleges rövid idejű áramállóság
  • Rated current:
    37,5 A
Áram/maximális teljesítménypont
30 A

Ház

Connection type string
Dugasz WM4C
Cover
burkolattal
eltávolítható
Enclosure attachment
Tartólábakon keresztül
Impact resistance
Az IEC 62208 szerint IK08
Az IEC 62262 szerint IK10
Insulating material
Poliészter üvegszálerősítésű, polikarbonát
Type of mounting
Настенная монтаж
4 винта

Általános adatok

Installation location
Védett kültéri terület (föld és tenger)
Protection degree
IP65
Standards
EN 61643-31

Bemenetek

Biztosíték típusa
Sem biztosítóbetét sem tartó
Csőbemenetek száma
9
DC-bemenet + és –
  • Vezetékcsatlakozás:
    • Csatlakozás típusa:
      WM4C csatlakozó
    • Kompatibilis kábelkeresztmetszet:
      EN 50618:2015
    • Vezetékkeresztmetszet, min.:
      2,5 mm²
    • Huzalkeresztmetszet, max.:
      6 mm²
DC-bemenetek max. száma
maximális teljesítménypontonként 3 bemenet, párhuzamosan kötve
Funkcionális földelés-csatlakozó
  • Kábelbevezetés:
    • Kábelbevezetések száma:
      2
    • Kábelátmérő, min.:
      5 mm
    • Kábelátmérő, max.:
      10 mm
    • Kábelcsavarzat:
      M 16
  • Vezetékcsatlakozó:
    • Csatlakozás típusa:
      Csavaros csatlakozás
    • Flexibilis, max. H05(07) V-K:
      25 mm²
    • érvéghüvellyel, DIN 46228 1. rész, max.:
      16 mm²
Fuses
Nem
Maximális teljesítménypontok (MPP) száma
3
String bemenetek száma/MPP
≤ 3
Túlfeszültség-védelem segédérintkező
  • Kabelingång:
    • Number of cable entries:
      2
    • Kábelátmérő, min.:
      5 mm
    • Kábelátmérő, max.:
      10 mm
    • Kábelcsavarzat:
      M 16
  • Vezetékcsatlakozó:
    • Csatlakozás típusa:
      Húzórugós csatlakozás aktuátorral
    • Flexibilis, max. H05(07) V-K:
      1,5 mm²
    • érvéghüvellyel, DIN 46228 1. rész, max.:
      1,5 mm²
Bemenetek száma
9

Kimenetek

DC-kimenet + és –
  • Vezetékcsatlakozás:
    • Csatlakozás típusa:
      WM4C csatlakozó
    • Kompatibilis kábelkeresztmetszet:
      TÜV 2 Pfg1169/08.07
    • Vezetékkeresztmetszet, min.:
      4 mm²
    • Huzalkeresztmetszet, max.:
      6 mm²
DC-kimenetek max. száma
maximális teljesítménypontonként 3 kimenet, párhuzamosan kötve

Túlfeszültség-védelem, DC oldal

Classe di requisiti richiesti
II. típus
Courant de court-circuit ISCPV
11 000 A
Courant de décharge total Itotal ( 8/20 µs)
50 kA
Courant de fuite In (8/20 µs)
20 kA
Discharge current, max. (8/20 µs)
40 kA
Maximális folyamatos DC üzemi feszültség UCPV mód +/-, -/PE, +/PE
1 100 V
Protection level Up (+/PE)
≤ 3.8 kV
PV system voltage, max. Ucpv
1 100 V
Standards
EN 61643-31
Standby power consumption PC
< 0,2 Вт
보호 레벨 Up (+/-)
≤ 3.8 kV
보호 레벨 Up (-/PE)
≤ 3.8 kV

DC terhelésmegszakító kapcsoló

Jmenovitý zkratový proud
1,4 A
K dispozici motorový pohon
Nem
Kapacita spínacího odpojovače
DC-PV1
IEC 60947-3
Névleges lökőfeszültség
8 kV
Počet provozních cyklů
10000
Počet vypínacích cyklů při jmenovitém proudu
300
Provedení sepnutí odpojovače
Переключатель в крышке

Fontos megjegyzés

Product information
A SCIP-szám a nettó tömeg 0,1 %-át meghaladó ólomtartalom miatt lett megadva.

Biztonságos használatra vonatkozó utasítás az ECHA szerint:
A károsanyag jelölése elégséges a termék biztonságos használatához teljes életciklusa alatt, beleértve az üzemi élettartamot, a leszerelési és a hulladék/újrahasznosítási fázist

Besorolások

ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92

Ajánlati specifikációs lapok

Hosszú specifikáció

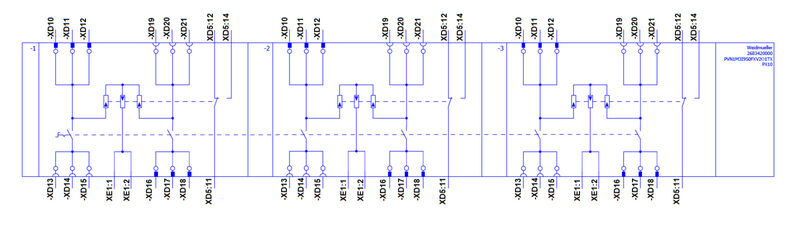

Combiner box for inverters with 3 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32.

MPP1:
3 inputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
3 outputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

MPP2 to 3:
identical to MPP1

Max. string voltage Uoc: 1000V
1 class/type II arrester with signal contact
With load break switch for safe separation of the string lines
Connection of the signal contact via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm²
Connection of the functional earth via cable glands (8-12mmØ) Conductor cross-section: 16-25mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 334x558x249 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011
