Propriétés

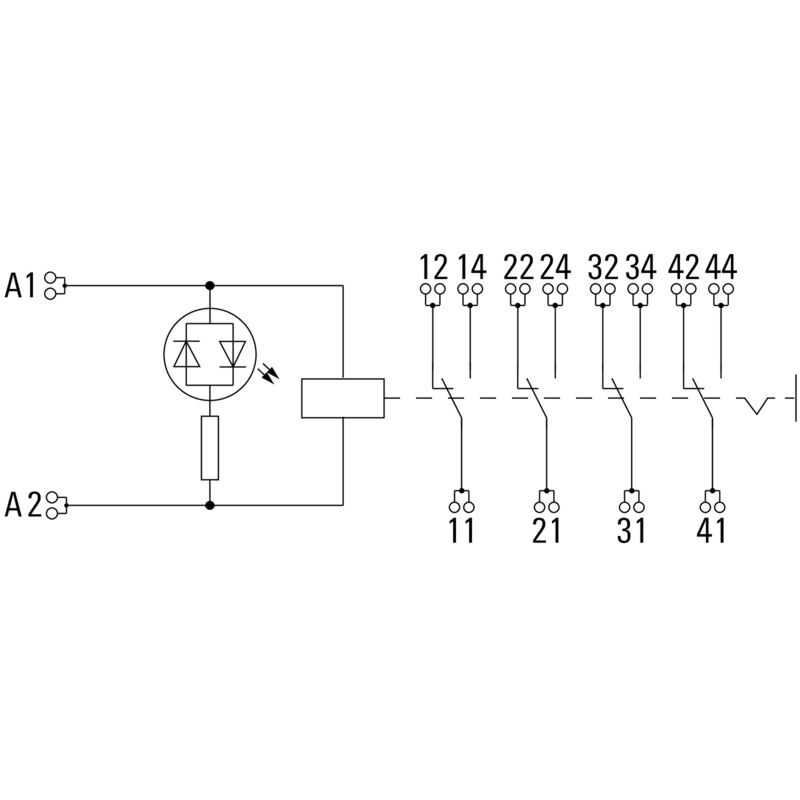

| Version | RIDERSERIES RCM, Interface relais, Nombre des contacts: 4, Inverseur AgNi, Tension nominale: 24 V AC, Courant permanent: 6 A, PUSH IN, Levier de forçage disponible: Oui |
| Référence | 8921130000 |
| Type | RCMKITP-I 24VAC 4CO LD |
| GTIN (EAN) | 4032248692347 |
| Qté. | 10 Pièce |
| Profondeur | 78,3 mm |
| Profondeur (pouces) | 3,083 inch |
| Hauteur | 98 mm |
| Hauteur (pouces) | 3,858 inch |
| Largeur | 28 mm |
| Largeur (pouces) | 1,102 inch |
| Poids net | 108,4 g |
| Température de stockage | -40 °C...70 °C |
| Température de fonctionnement | -40 °C...70 °C |
| Humidité | 40 °C/93 % d'humidité rel., pas de condensation |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Tension nominale | 24 V AC |
| Courant nominal AC | 55 mA |
| Puissance nominale | 1,32 VA |
| Résistance de bobine | 192 Ω ± 10 % |
| Indicateur d'état | LED rouge |
| Tension de commutation nominale | 240 V AC |
| Courant permanent | 6 A |
| Fréquence de commutation max. à charge nominale | 0,1 Hz |
| Tension de commutation AC, max. | 250 V |
| Puissance min. de commutation |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Courant à la mise sous tension | 12 A / 20 ms |
| Puissance de commutation AC (résistif), max. | 1500 VA |
| Puissance de commutation DC (résistif), max. | 144 W @ 24 V |
| Retard à la mise s. tension | ≤ 15 ms |
| Retard à la coupure | ≤ 10 ms |
| Type de contact | 4 Inverseur (AgNi) |
| Durée de vie mécanique |
Bobine AC 20 x 106 manœuvres
Bobine DC 30 x 106 manœuvres |
| Rail | TS 35 |
| Levier de forçage disponible | Oui |
| Version du levier de forçage |
Bouton de test verrouillable
BOuton de test momentané |
| Indicateur de position du commutateur mécanique | Oui |
| Couleur | noir |
| Tension nominale | 250 V |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | IIIa |
| Lignes d'air et de fuite côté commande - côté charge | ≥ 4 mm |
| Rigidité de tension côté commande - côté charge | 2,5 KVeff / 1 min. |
| Rigidité diélectrique des contacts voisins | 2 kVeff / 1 min |
| Rigidité diélectrique des contacts ouverts | 1,2 kVeff /1 min. |
| Tension de tenue au choc | 5 kV (1,2/50 µs) |
| Degré de protection | IP20 |
| Numéro de certificat (CSA) relais | 249409-2426937 |
| Numéro de certificat (CSA) base | 249409-2295474 |
| Numéro de certificat (DNV) | TAA000011A |
| Numéro de certificat (cURus) relais | E522350 |
| Numéro de certificat (cURus) base | E223759 |
| Technique de raccordement de conducteurs | PUSH IN |
| Longueur de dénudage, raccordement nominal | 12 mm |
| Sections de raccordement, raccordement nominal | 1,5 mm² |
| Plage de serrage, min. | 0,75 mm² |
| Plage de serrage, max. | 1,5 mm² |
| Section de raccordement du conducteur, min. | 0,75 mm² |
| Section de raccordement du conducteur, max. | 1,5 mm² |
| Section de raccordement du conducteur, rigide, max. (AWG) | AWG 16 |
| Section de raccordement du conducteur, souple, min. | 0,75 mm² |
| Section de raccordement du conducteur, souple, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple, max. (AWG) | AWG 16 |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,75 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 0,75 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 0,75 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 1 mm² |
| Dimension de la lame | 0,6 x 3,5 mm |
| Agrément/Certificat/Document de conformité | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35408) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55234) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8921130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8921130000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Agréments |    |
| ROHS | Conforme |
