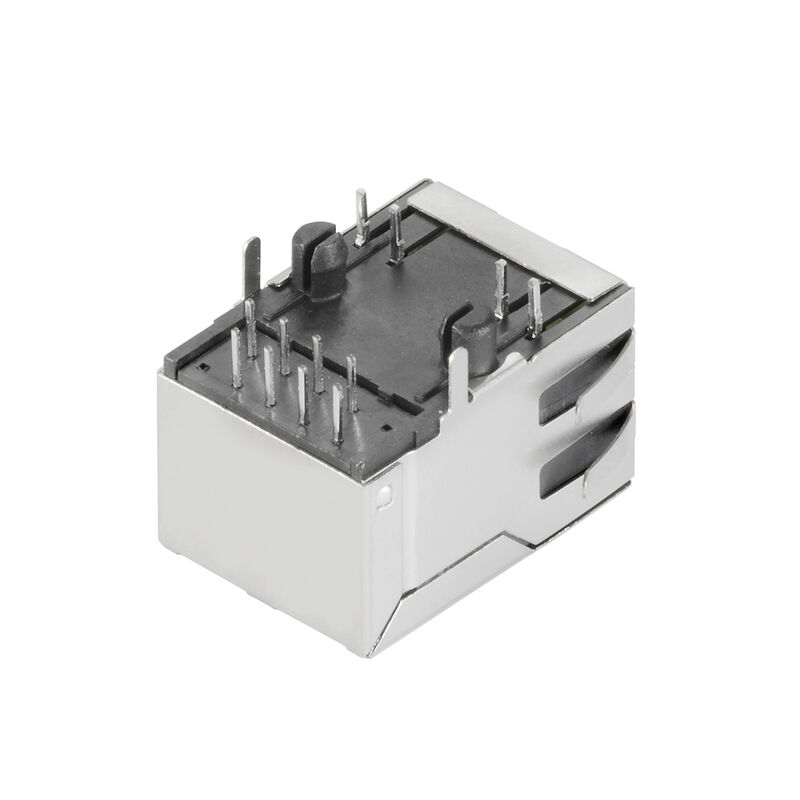

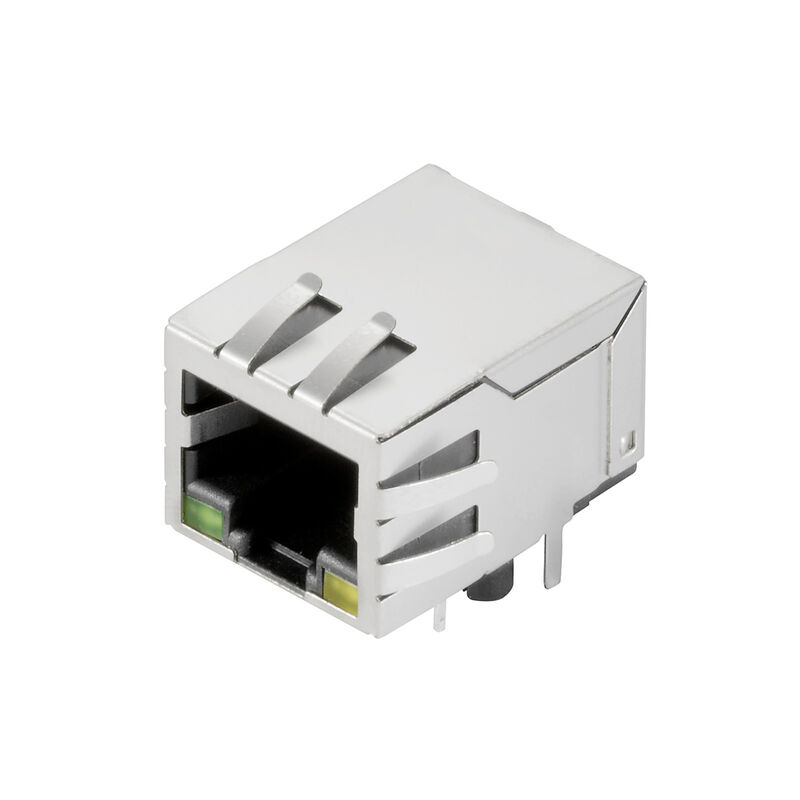

RJ45C5 T1D 3.2E4G/Y TY
Connecteur pour circuit imprimé, Prises RJ45, Cat. 5 , Raccordement soudé THT, 90°, Option de verrouillage: bas, Languettes de blindage: 6 tabs, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Oui, vert, jaune, Nombre de pôles: 12, Tablette (assemblage à la main)
Propriétés
| Version | Connecteur pour circuit imprimé, Prises RJ45, Cat. 5 , Raccordement soudé THT, 90°, Option de verrouillage: bas, Languettes de blindage: 6 tabs, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Oui, vert, jaune, Nombre de pôles: 12, Tablette (assemblage à la main) |
| Référence | 2562820000 |
| Type | RJ45C5 T1D 3.2E4G/Y TY |
| GTIN (EAN) | 4050118571875 |
| Qté. | 140 Pièce |
| Emballage | Tablette (assemblage à la main) |
| Profondeur | 21,5 mm |
| Profondeur (pouces) | 0,846 inch |
| Hauteur | 16,8 mm |
| Hauteur (pouces) | 0,661 inch |
| Hauteur version la plus basse | 13,6 mm |
| Largeur | 15,8 mm |
| Largeur (pouces) | 0,622 inch |
| Poids net | 8,343 g |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Angle de sortie | 90° |
| Blindage | Oui |
| Catégorie | Cat. 5 |
| Catégorie de puissance | Cat. 5 |
| Circuit | 8 brins |
| Couleur LED droite | jaune |
| Couleur LED gauche | vert |
| Courant direct | 20 mA |
| Cycles d'enfichage | 750 |
| Degré de protection | IP20 |

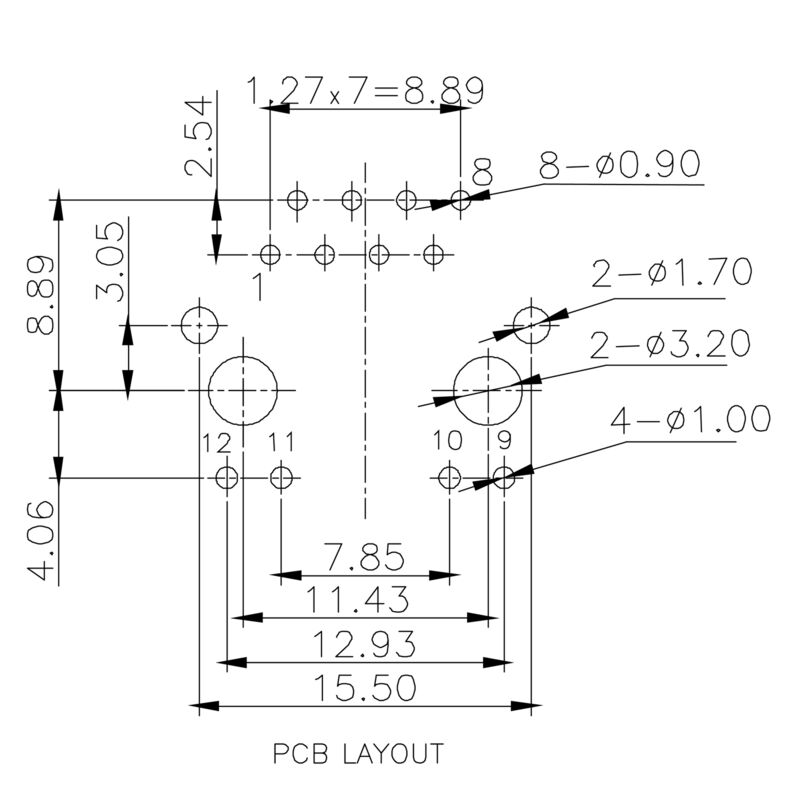

| Diamètre du trou d'implantation (D) | 0,9 mm |
| Dimensions du picot à souder | octogonal |
| Famille de produits | Données OMNIMATE - Prise modulaire RJ45 |
| Languettes de blindage | 6 tabs |
| LED | Oui |
| Longueur du picot à souder (l) | 3,2 mm |
| Matériau de blindage | Laiton |
| Montage sur le circuit imprimé | Raccordement soudé THT |
| Nombre de picots par pôle | 1 |
| Nombre de pôles | 12 |
| Option de verrouillage | bas |
| Pas en mm (P) | 1,27 mm |
| Pas en pouces (P) | 0,05 " |
| Surface de blindage | nickelé |
| Système de soudure |
Soudure manuelle
Soudure à la vague |
| Tension directe, max. | 2,6 V |
| Tension directe, min. | 1,8 V |
| Tolérance du diamètre du trou d'implantation (D) | ± 0,1 mm |
| Tolérance sur la longueur du picot à souder |
|
| Tolérance sur la longueur du picot à souder | +0,5 / -0,5 mm |
| Tolérance sur la position du picot à souder | ± 0,15 mm |
| Type de raccordement | Raccordement soudé |
| Courant nominal | 1,5 A |
| PoE / PoE+ | selon IEEE 802.3at |
| Rigidité diélectrique, contact - blindage | 1500 V DC |
| Rigidité diélectrique, contact - contact | 1000 V DC |
| Tension nominale | 125 V |
| Tenue d’isolation | ≥ 500 MΩ |
| Norme de connecteur | IEC 60603-7 |
| Matériau isolant | PA 66 |
| Couleur | noir |
| Tableau des couleurs (similaire) | RAL 9011 |
| Groupe de matériaux isolants | II |
| Indice de Poursuite Comparatif (CTI) | ≥ 500 |
| Tenue d’isolation | ≥ 500 MΩ |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau de base du contact | Bronze phosphoreux |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | Or sur nickel |
| Structure en couches du contact mâle | 30...80 µ" Ni / ≥ 30 µ" Au |
| Température de stockage, min. | -40 °C |
| Température de stockage, max. | 85 °C |
| Température de fonctionnement , min. | -40 °C |
| Température de fonctionnement , max. | 85 °C |
| Emballage | Tablette (assemblage à la main) |
| Longueur VPE | 316 mm |
| Largeur VPE | 190 mm |
| Hauteur VPE | 68 mm |
| Agrément/Certificat/Document de conformité | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212089) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2562820000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Conforme |
