Propriétés
| Version | Interface, RS, Séparateur, 3 fils, Raccordement vissé |
| Référence | 9441600000 |
| Type | RS 16IO 3W I R S |
| GTIN (EAN) | 4008190981082 |
| Qté. | 1 Pièce |
| Profondeur | 84 mm |
| Profondeur (pouces) | 3,307 inch |
| Hauteur | 109 mm |
| Hauteur (pouces) | 4,291 inch |
| Largeur | 116 mm |
| Largeur (pouces) | 4,567 inch |
| Poids net | 380 g |
| Température de stockage | -40...60 °C |
| Température de fonctionnement | -25...50 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| Courant nominal IN | 1 A |
| Température de fonctionnement UL, max. | 25 °C |
| Température de fonctionnement UL, min. | 0 °C |
| Courant nominal Imax | 1 A |
| Tension nominale UN | 142 V |
| Tension nominale DC UN (alimentation) | 24 V |
| Courant nominal (alimentation) | 3 A |
| Tension nominale fusible UN (alimentation) | 250 V |
| Courant nominal fusible (alimentation) | 3,15 A |
| Affichage LED d'état par canal | Non |
| Sectionnement par voie | Oui |
| Type de point de test | Non |
| Fusible par voie | Non |
| LED état tension d'alimentation | Non |
| Fusible alimentation électrique | 3,15 A |
| Polarité masse | Oui |
| Nombre de pôles (côté commande) | Femelle 24 pôles |
| Raccordement côté commande | Connecteur enfichable RSV 1,6 |
| Raccordement côté installation | LL3R 5.08 mm |
| Système de câblage | 3 fils |
| Tension de fonctionnement | 150 V UC |
| Courant maximal par canal | 1 A |
| Corriente nominal total | 3 A |
| Selon | DIN EN 50178 |
| Tension nominale | 250 V AC |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Contrôle de la tension d'impulsion | 1,5 kV |
| Tension d'essai d'isolation AC | 1,1 kV |
| Couple de serrage, max. | 0,6 Nm |
| Couple de serrage, min. | 0,5 Nm |
| Embouts isolés, max. | 2,5 mm² |
| Flexible avec embout, max. | 2,5 mm² |
| Flexible avec embout, min. | 0,5 mm² |
| Flexible, min. H05(07) V-K | 0,5 mm² |
| Longueur de dénudage | 6 mm |
| Plage de raccordement, max. | 6 mm² |
| Plage de raccordement, min. | 0,13 mm² |
| Rigide, max. H05(07) V-U | 6 mm² |
| Rigide, min. H05(07) V-U | 0,5 mm² |
| Section du conducteur max., AWG | AWG 12 |
| Section du conducteur min., AWG | AWG 26 |
| souple, max. H05(07) V-K | 4 mm² |
| Type de la connexion | Raccordement vissé |
| Type de connexion | Raccordement vissé |
| Plage de raccordement, min. | 0,13 mm² |
| Plage de raccordement, max. | 6 mm² |

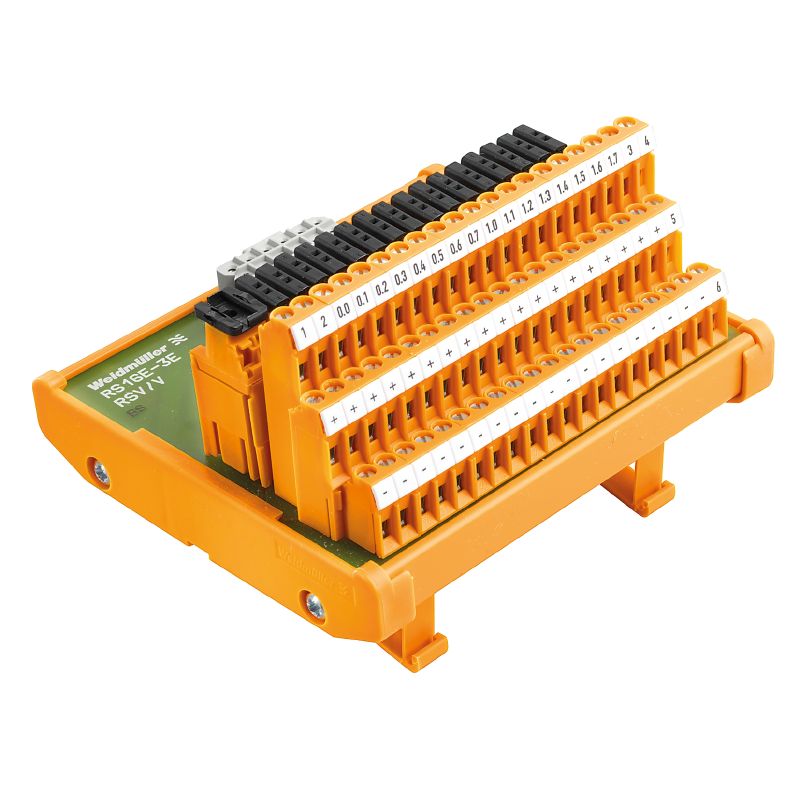

| Légende 02 | Figure similaire |
| Agrément/Certificat/Document de conformité | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153601) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305956) |
| Notification de modification produit | [269675](https://mdcop.weidmueller.com/mediadelivery/asset/900_269675) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (UR) | E141197 |
