RSM-16 FUS 1CO Z
RSM-16 FUS 1CO Z

RSM-16 FUS 1CO Z

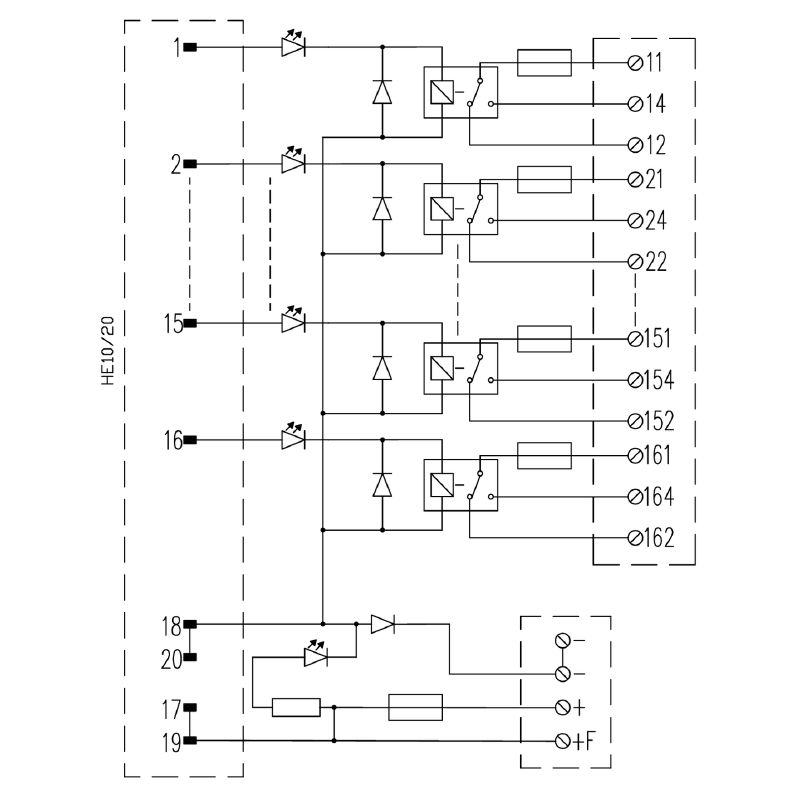

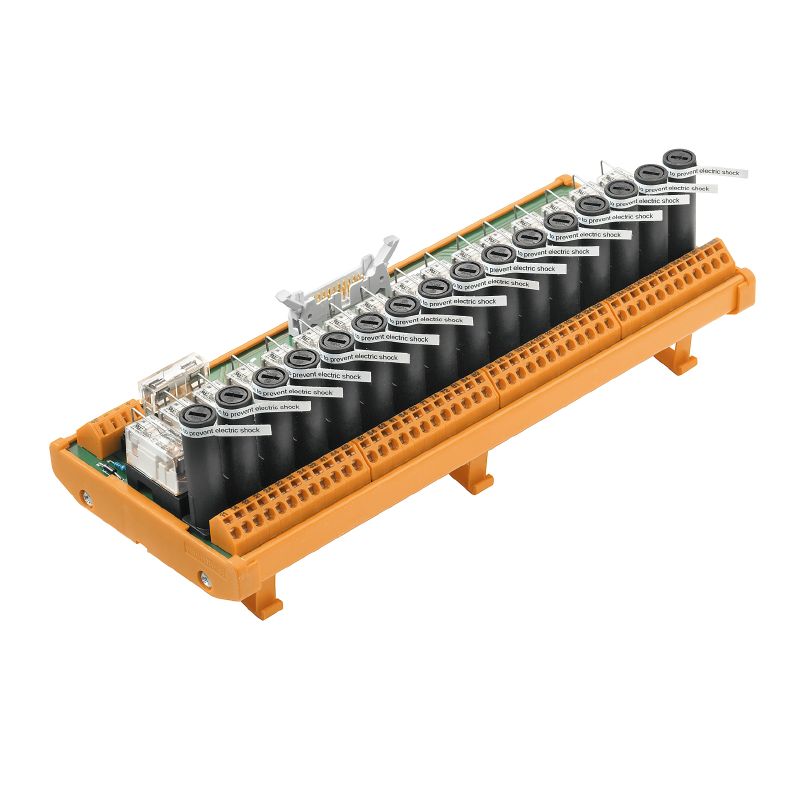

Interfaz, RSM, 16 con fusible, RCL, Conexión directa

ID výrobku 9447120000
Stáhnout datový list Soporte técnico Descargas de productos
Productos relacionados 13
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos nominales UL Características generales Datos de conexión Especificaciones Especificaciones de entrada Especificaciones de salida Aislamiento aplicado (EN50178) Conexión de campo Conexión de alimentación Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E141197

Datos generales para pedido

Ausfuehrung
Interfaz, RSM, 16 con fusible, RCL, Conexión directa
Código
9447120000
Tipo
RSM-16 FUS 1CO Z
GTIN (EAN)
4032248253128
Cantidad
1 Pieza

Dimensiones y pesos

Depth
75 mm
Profundidad (pulgadas)
2,953 inch
Высота
109 mm
Altura (pulgadas)
4,291 inch
Breite
261 mm
Anchura (pulgadas)
10,276 inch
Peso neto
794,5 g

Temperaturas

Lagertemperatur
-40...60 °C
Operating temperature
-25...40 °C

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme con exención
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7
SCIP
66e752f3-a24f-4fef-89c4-f29f52d01390

Datos nominales UL

Temperatura de funcionamiento UL, máx.
25 °C
Temperatura de funcionamiento UL, mín.
0 °C
Tensión nominal DC UN (alimentación)
24 V
Corriente nominal (alimentación)
2 A
Fusible de corriente nominal (alimentación)
3,15 A
Fusible de corriente nominal (canal)
5 A
Tensión nominal DC UN (entrada)
24 V
Tensión nominal CA UN (salida)
250 V
Corriente nominal Imáx. (salida)
5 A

Características generales

Indicación de estado LED por relé
Verde
Fusible por relé
5 A
Indicación de estado LED de alimentación
Amarillo
Fusible de tensión de alimentación
3,15 A

Datos de conexión

Alimentación de conexión
LMNZF 5.08mm
Conexión (lado campo)
LMNZF 5.08mm
Conexión (lado de control)
Conector conforme a IEC60603-13 / DIN41651
Número de polos (lado de control)
20 polos macho

Especificaciones

Vida útil mecánica
3 x 107 conmutaciones

Especificaciones de entrada

Tensión de entrada
24 V DC ± 10%
Corriente de entrada
20 mA
Potencia nominal
0,4 VA

Especificaciones de salida

Tipo de relé
RCL
Tipo de salida
Contacto libre de potencial
Material de los contactos
AgNi 90/10
Tensión nominal
≤ 250 Vdc ≤ 250 Vac
Máxima corriente permanente AC
5 A
Corriente AC de pico
16 A
Mínima corriente de contacto
0,01 A
Mínima tensión de contacto
10 V

Aislamiento aplicado (EN50178)

Conformidad
DIN EN 50178
Tensión de aislamiento nominal de entrada
<50 V AC
Tensión de aislamiento nominal de salida
<250 V AC
Categoría de sobretensión entrada/entrada
III
Categoría de sobretensión entrada/salida
III
Categoría de sobretensión, salida/salida
II
Grado de polución
2
Tensión de impulso(1,2/50µs)
6 kV
Tensión de prueba de aislamiento AC
1,2 kV
Distancia entrada/salida
≥ 5,5 mm
Distancia entrada/entrada
≥ 0,2 mm
Distancia salida/salida
≥ 1,17 mm

Conexión de campo

Flexible, máx. H05(07) V-K
1,5 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Longitud de desaislado
7 mm
Rígido, máx. H05(07) V-U
1,5 mm²
Rígido, mín. H05(07) V-U
0,5 mm²
Sección de conductor máx., AWG
AWG 14
Sección de conductor mín., AWG
AWG 26
Sección de embornado, máx.
1,5 mm²
Sección de embornado, mín.
0,15 mm²
Sección para puntera, max.
1,5 mm²
Tipo de conexión
Conexión directa

Conexión de alimentación

Tipo de conexión
Conexión directa
Sección de embornado, mín.
0,15 mm²
Sección de embornado, máx.
1,5 mm²
Rígido, mín. H05(07) V-U
0,5 mm²
Firme, máx. H05(07) V-U
1,5 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
1,5 mm²
Sección para puntera, max.
1,5 mm²
Sección del conductor, mín., AWG
AWG 26
Sección del conductor, máx., AWG
AWG 14
Longitud de desaislado
7 mm

Clasificaciones

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
