Propriétés

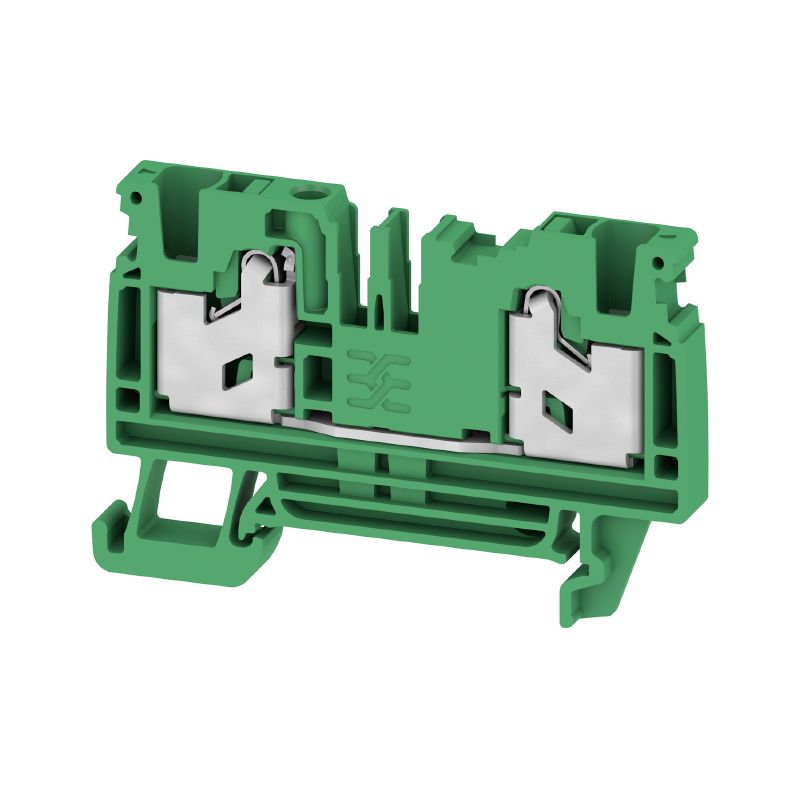

| Version | Bloc de jonction traversant, SNAP IN, vert, 4 mm², 32 A, 1000 V, Nombre de raccordements: 2 |
| Référence | 3109420000 |
| Type | S2C 4 GN |
| Profondeur | 41,5 mm |
| Profondeur (pouces) | 1,634 inch |
| Hauteur | 62 mm |
| Hauteur (pouces) | 2,441 inch |
| Largeur | 6,1 mm |
| Largeur (pouces) | 0,24 inch |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Matériau | Wemid |
| Couleur | vert |
| Éléments d'actionnement de couleurs | vert |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Côté ouvert | droite |
| enclipsable | Oui |
| Type de fixation | monté |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Non |
| Type de raccordement, autre raccordement | SNAP IN |
| Calibre selon 60 947-1 | A4 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Embouts doubles, max. | 1,5 mm² |
| Embouts doubles, min. | 0,5 mm² |
| Longueur de dénudage | 12 mm |
| Nombre de raccordements | 2 |
| Plage de serrage, max. | 4 mm² |
| Plage de serrage, min. | 0,75 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 20 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,75 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,75 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,75 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,75 mm² |
| Type de raccordement | SNAP IN |
| Normes | IEC 60947-7-1 |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 20 |
| Section nominale | 4 mm² |
| Tension nominale | 1 000 V |
| Tension nominale DC | 1 000 V |
| Courant nominal | 32 A |
| Courant avec conducteur max. | 32 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1 mΩ |
| Tension de choc nominale | 8 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 1,02 mW |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Agrément/Certificat/Document de conformité |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_320965)
[IECEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320969) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320970) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_323180) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_323028) |
| Documentation utilisateur | [NTI S2C 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_320966) |
| Catalogue | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Agréments |  |
