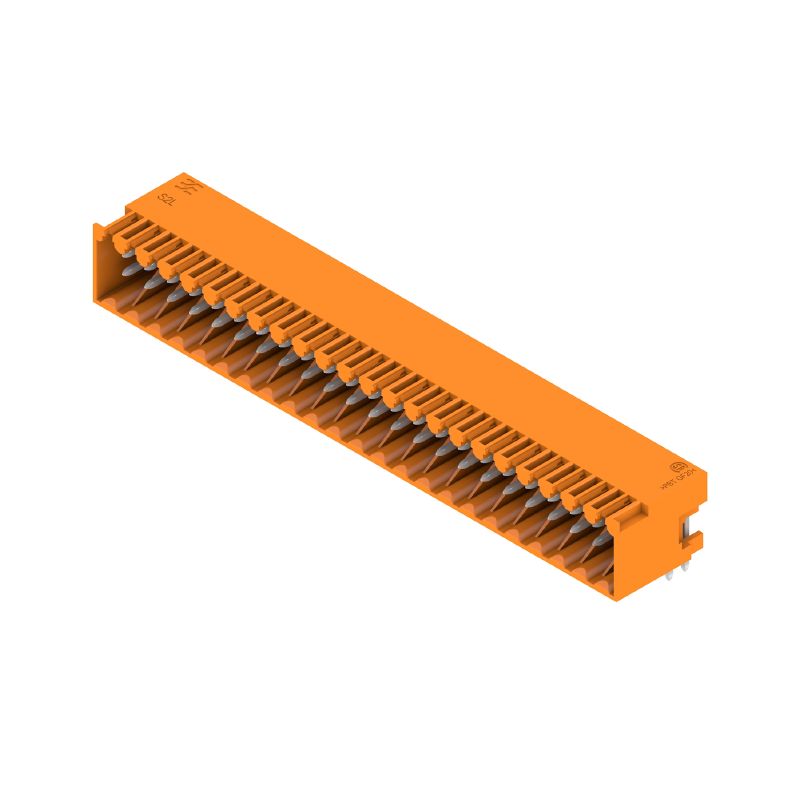

S2L 3.50/46/90G 3.5SN OR BX

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT, 3.50 mm, Nombre de pôles: 46, 90°, Longueur du picot à souder (l): 3.5 mm, étamé, Orange, Boîte

Référence produit 2559850000

Propriétés

Informations générales de commande

Version	Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT, 3.50 mm, Nombre de pôles: 46, 90°, Longueur du picot à souder (l): 3.5 mm, étamé, Orange, Boîte
Référence	2559850000
Type	S2L 3.50/46/90G 3.5SN OR BX
GTIN (EAN)	4050118668742
Qté.	18 Pièce
Indices de produit	IEC: 250 V / 10 A UL: 150 V / 10 A
Emballage	Boîte

Dimensions et poids

Profondeur	14,2 mm
Profondeur (pouces)	0,559 inch
Hauteur	14 mm
Hauteur (pouces)	0,551 inch
Hauteur version la plus basse	10,5 mm
Largeur	81,9 mm
Largeur (pouces)	3,224 inch
Poids net	11,97 g

Conformité environnementale du produit

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Caractéristiques du système

Famille de produits	OMNIMATE Signal - série B2L/S2L 3.50 - 2 rangées
Type de raccordement	Raccordement sur platine
Montage sur le circuit imprimé	Raccordement soudé THT
Pas en mm (P)	3,5 mm
Pas en pouces (P)	0,138 "
Angle de sortie	90°
Nombre de pôles	46
Nombre de picots par pôle	1
Longueur du picot à souder (l)	3,5 mm
Dimensions du picot à souder	d = 1,0 mm octogonal
Diamètre du trou d'implantation (D)	1,3 mm
Tolérance du diamètre du trou d'implantation (D)	+ 0,1 mm
L1 en mm	77 mm
L1 en pouce	3,034 "
Nombre de séries	1
Nombre de pôles	2
Protection au toucher selon DIN VDE 57 106	protection doigt non enfiché/ protection appui de la main enfiché
Protection au toucher selon DIN VDE 0470	IP 20 enfiché/ IP 10 non enfiché
Codable	Oui
Force d'enfichage/pôle, max.	5 N
Force d'extraction/pôle, max.	4 N

Données des matériaux

Matériau isolant	PBT
Couleur	Orange
Tableau des couleurs (similaire)	RAL 2000
Groupe de matériaux isolants	IIIa
Indice de Poursuite Comparatif (CTI)	≥ 200
Classe d'inflammabilité selon UL 94	V-0
Matériau des contacts	Alliage de cuivre
Surface du contact	étamé
Structure en couches du raccordement soudé	2...3 µm Ni / 5...7 µm Sn brillant
Température de stockage, min.	-40 °C
Température de stockage, max.	70 °C
Température de fonctionnement , min.	-50 °C
Température de fonctionnement , max.	100 °C
Plage de température montage, min.	-30 °C
Plage de température montage, max.	100 °C

Données nominales selon CEI

testé selon la norme	IEC 60664-1 IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)	10 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)	10 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)	9 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)	8,5 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	250 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	125 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	80 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	2,5 kV
Tenue aux courants de faible durée	3 x 1s mit 77 A

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)	150 V
Courant nominal (groupe d'utilisation B / CSA)	5 A

Données nominales selon UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)	150 V
Courant nominal (groupe d'utilisation B / UL 1059)	10 A

Emballage

Emballage	Boîte
Longueur VPE	338 mm
Largeur VPE	130 mm
Hauteur VPE	27 mm

Note importante

Conformité IPC

Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Remarques

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Espacement entre les rangées : voir implantation des trous
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Diamètre du trou d'implantation D = 1,3+0,1 mm
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
