Propriétés
| Version | Version capot, M12, 30 V, Codage A, LED: Oui, LED capteur: Non, Type de câblage: PNP |
| Référence | 1783500000 |

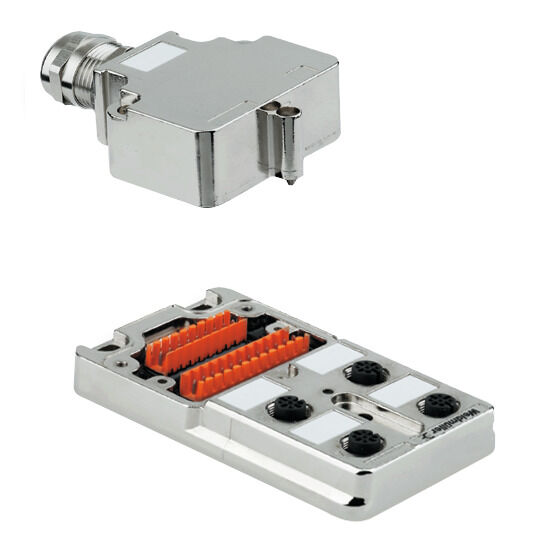

| Type | SAI-4-MM 5P M12 |
| GTIN (EAN) | 4032248184606 |
| Qté. | 1 Pièce |
| Profondeur | 102 mm |
| Profondeur (pouces) | 4,016 inch |
| Hauteur | 43 mm |
| Hauteur (pouces) | 1,693 inch |
| Largeur | 60 mm |
| Largeur (pouces) | 2,362 inch |
| Poids net | 610 g |
| Température de fonctionnement | -20 - 90°C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Diamètre extérieur du conducteur, min. | 10 mm |
| Diamètre extérieur du conducteur, max. | 14 mm |
| Presse-étoupes |
M 20
EMV |
| Plage de serrage, min. | 0,08 mm² |
| Plage de serrage, max. | 1,5 mm² |
| Rangement | Standard |
| Sortie répartiteur | Version capot |
| Tension nominale, min. | 10 V |
| Tension nominale, max. | 30 V |
| Tension d'essai | 1 kV |
| Courant max. par emplacement | 4 A |
| Courant total | 10 A |
| Courant par signal | 2 A |
| Avec isolation de potentiel | Oui |
| Tenue d’isolation | 109 Ω |
| Codage de voie d'enfichage | Codage A |
| Degré de protection | IP68 |
| Nombre de pôles | 5 |
| Nombre de contacts femelles | 4 |
| Filetage du raccordement | M12 |
| Degré de pollution | 3 |
| Tenue au feu | V-0 |
| Cycles d'enfichage | ≤ 50 |
| LED | Oui |
| LED capteur | Non |
| Couleur de LED pour indicateur de fonctionnement | vert |
| Matériau de base du boîtier | Zinc injecté sous pression |
| Matériau répartiteur | Métal |
| Couleur du boîtier | argent |
| Matériau du joint du capot | PUR expansé |
| Raccord fileté femelle | CuZn, nickelé |
| Matériau des contacts | CuZn |
| Surface du contact | doré |
| Matériau du support des contacts | PBT (UL 94 V0) |
| Diamètre extérieur du conducteur, max. | 14 mm |
| Diamètre extérieur du conducteur, min. | 10 mm |
| Nombre de pôles | 5 |
| Utilisation sur chaîne porte-câbles | Non |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_104093) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1783500000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC003558 |
| ETIM 8.0 | EC003558 |
| ETIM 9.0 | EC003558 |
| ECLASS 9.0 | 27-44-01-08 |
| ECLASS 9.1 | 27-44-01-08 |
| ECLASS 10.0 | 27-44-01-11 |
| ECLASS 11.0 | 27-44-01-11 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| ROHS | Conforme |
