SAI-ADAPT-M12/M8 4P
SAI-ADAPT-M12/M8 4P

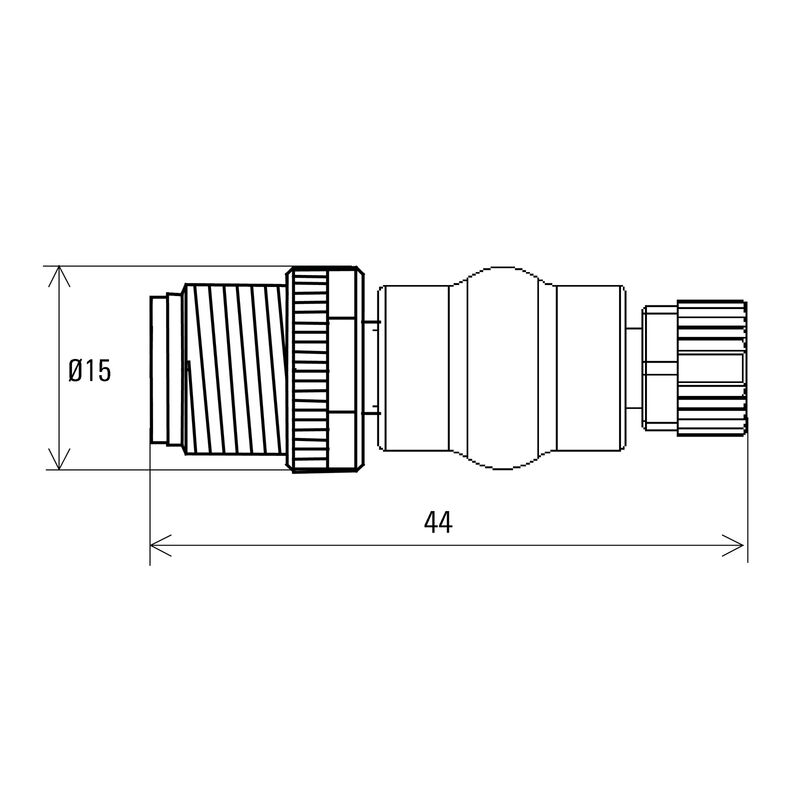

Rozměrový výkres
SAI-ADAPT-M12/M8 4P

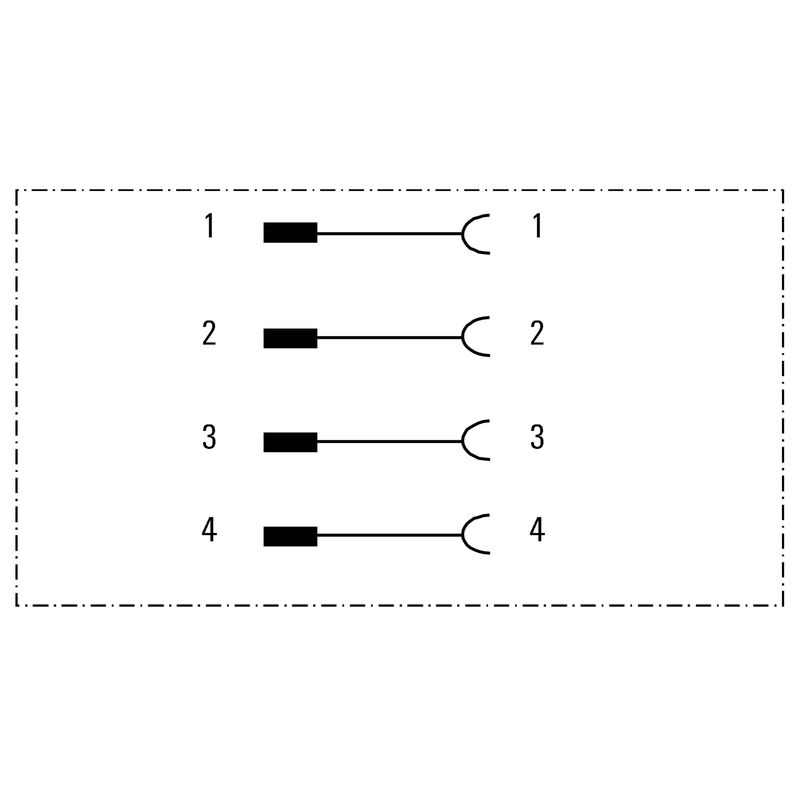

Schéma připojení

SAI-ADAPT-M12/M8 4P

Konektor Y, M12 / M8

ID výrobku 1990560000
Stáhnout datový list Technická podpora
Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Údaje o připojení Datos técnicos conectores de libre configuración Standardy Allgemeine Daten Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Všeobecné objednací údaje

Verze
Konektor Y, M12 / M8
Číslo objednávky
1990560000
Typ
SAI-ADAPT-M12/M8 4P
GTIN (EAN)
4050118376388
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
13 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Údaje o připojení

Jednotlivý výstup 1 - zásuvný konektor
M12 pin
Jednotlivý výstup 2 - zásuvný konektor
M8 - Buchse
Utahovací moment
M12: 0,8 Nm
M8: 0,5 Nm

Datos técnicos conectores de libre configuración

Jmenovité napětí
24 V
Jmenovitý proud
4 A
Kódování
M12 = kodowanie A, M8 = brak
Materiál kroužku se závitem
Zinkpressgjutning
förnicklad
Počet pólů
4
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP67
Závažnost znečištění
3

Standardy

Standardní konektor
IEC 61076-2-101
IEC 61076-2-104

Allgemeine Daten

Jmenovité napětí
24 V
Jmenovitý proud
4 A
Kódování
M12 = A-coded, M8 = none
Počet pólů
4
Připojení 1
M12/M8
Připojení 2
Šroub
Připojovací závit
M12 / M8
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP67
Vnější prům. vodiče
-
Závažnost znečištění
3

Klasifikace

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
