SAI-H3-M12-L-SI
SAI-H3-M12-L-SI
Габаритный чертеж
SAI-H3-M12-L-SI
Схема контактов
Plug
SAI-H3-M12-L-SI
Schéma pólů
Socket
SAI-H3-M12-L-SI
Wiring diagram
SAI-H3-M12-L-SI
Derating curve

SAI-H3-M12-L-SI

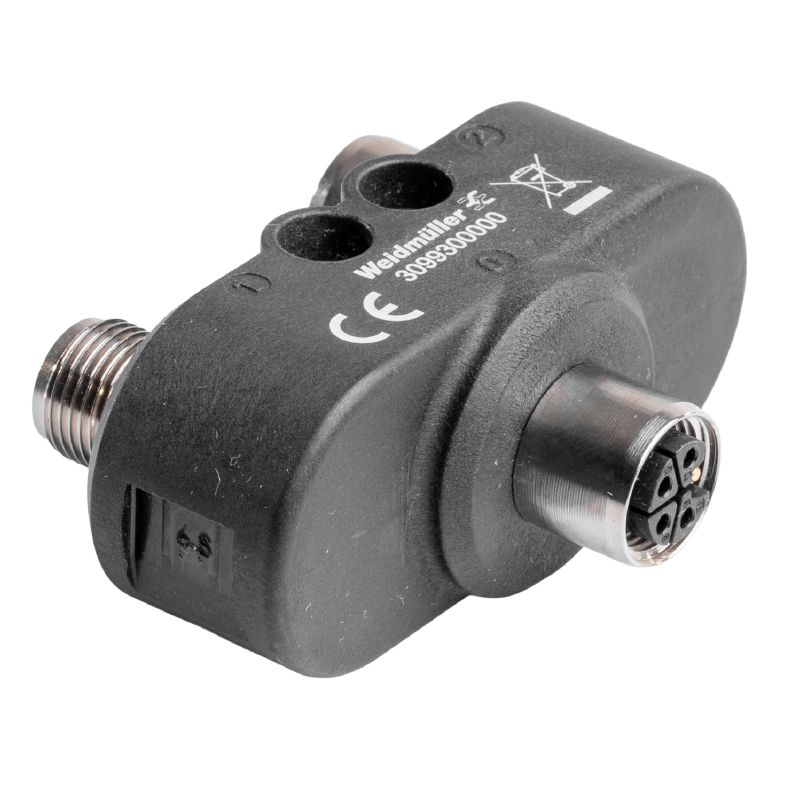

Y-образный соединитель

№ продукта 3099300000
Загрузить спецификации Загрузка продуктов
Связанные продукты 20
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Данные соединений Технические данные, настраиваемые вставные разъемы Стандарты Общие данные Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Y-образный соединитель
Order No.
3099300000
Тип
SAI-H3-M12-L-SI
GTIN (EAN)
4099987133951
Кол.
1 Штука

Размеры и массы

Масса нетто
50 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Данные соединений

Групповой выход — вставной разъем
Штекер M12
Одиночный выход 1 — вставной разъем
Гнездо M12
Одиночный выход 2 — вставной разъем
Гнездо M12

Технические данные, настраиваемые вставные разъемы

Codage
L-coded
Courant nominal
16 A
Materiał pierścienia gwintowanego
Латунь никелированная
Matériau de base du boîtier
TPU
Matériau des contacts
CuZn
Nombre de pôles
4
Névleges feszültség
63 V
Résistance d'isolation
≥ 100 MΩ
Shield connection
Да
Surface du contact
позолоченный
Temperaturområde kapsling
-40 … +85 ° C
Védelmi osztály
IP 65
오염 심각도
3
케이블 글랜드
M 12
플러그 주기
≥ 100

Стандарты

Connector standard
IEC 61076-2-111

Общие данные

Contact material
CuZn
Contact surface
позолоченный
Degré de pollution
3
Diamètre extérieur du conducteur
-
Gehäusebasismaterial
TPU
Insulation resistance
≥ 100 MΩ
Materiál kontaktu, kontakt
CuZn
Nominal current
16 A
Nominal voltage
63 V
Number of poles
4
Plage de températures du coffret
-40 … +85 ° C
Plugging cycles
≥ 100
Presse-étoupe
M 12
Raccordement 1
M12/M12
Raccordement 2
M12
Raccordement du blindage
Да
Tipo de protección
IP 65
Кодировка
L-coded
Материал контактов, гнездо
CuZn

Классификации

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
