Propriétés

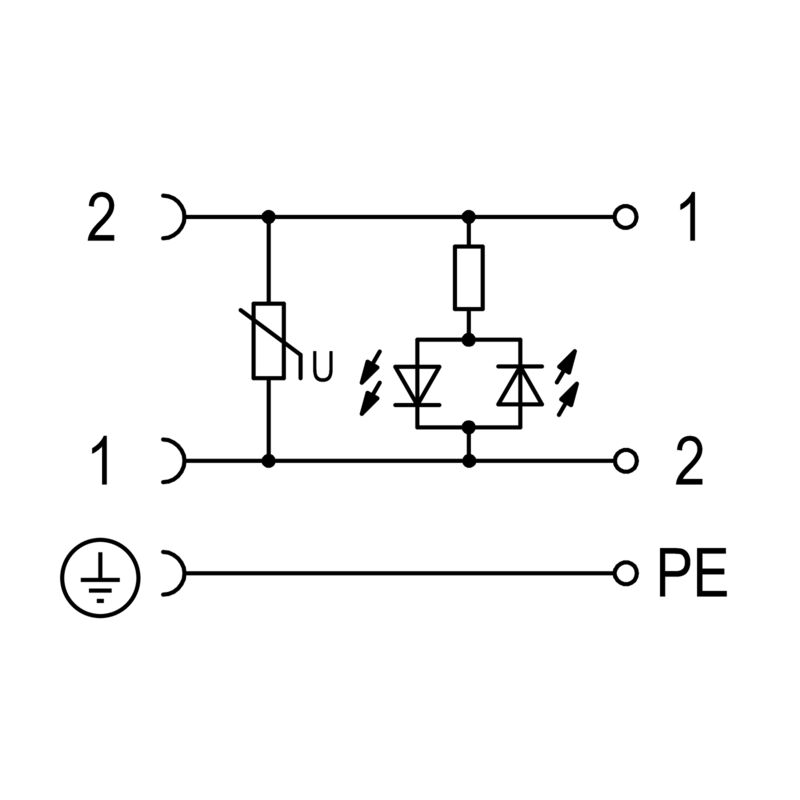

Version | Connecteur débrochable d’électrovanne (confectionné sur le terrain), Nombre de pôles: 3, Forme boîtier A (18 mm), Varistor, 230 V, 0.34...1.5 mm² |
Référence | 1873110000 |
Type | SAIB-VSA-3P/230/9/LD |
GTIN (EAN) | 4032248495382 |
Qté. | 1 Pièce |
Poids net | 25 g |
Statut de conformité RoHS | Conforme |
REACH SVHC | Lead 7439-92-1 |
Codage | Forme boîtier A (18 mm) |
Courant nominal | 10 A |
Cycles d'enfichage | ≤ 50 |
Degré de pollution | 3 |
Degré de protection |
IP65
IP67 Vissé |
Diamètre de câble, max. | 10 mm |
Diamètre de câble, min. | 4,5 mm |
LED | Oui |
Matériau de base du boîtier | PA 6 GF |
Matériau des contacts | CuZn |
Nombre de pôles | 3 |
Plage de températures du coffret | -30...+90 °C |
Presse-étoupes | PG 9 |
Protection par coupe-circuits | Varistor |
Raccordement du blindage | Non |
Section de raccordement du conducteur, max. | 1,5 mm² |
Section de raccordement du conducteur, min. | 0,34 mm² |
Section de raccordement, max. | 1,5 mm² |
Section de raccordement, min. | 0,34 mm² |
Surface du contact | CuSn |
Tension nominale | 230 V |
Tenue d’isolation | 108 Ω |
Type de raccordement | Raccordement vissé |
Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205301) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1873110000) |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
ETIM 6.0 | EC002062 |
ETIM 7.0 | EC003623 |
ETIM 8.0 | EC003623 |
ETIM 9.0 | EC003623 |
ECLASS 9.0 | 27-44-01-05 |
ECLASS 9.1 | 27-44-01-05 |
ECLASS 10.0 | 27-44-01-05 |
ECLASS 11.0 | 27-44-01-05 |
ECLASS 12.0 | 27-44-01-05 |
ECLASS 13.0 | 27-44-01-05 |
ECLASS 14.0 | 27-44-01-05 |
Agréments | ![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Conforme |
